圆形军用规格11芯面板安装连接器结构

　　这款圆形军用规格连接器主要面向严苛工况下的电气互联场景，常见于机载设备、车载电子系统、野外通讯基站、舰载电气柜这类对连接可靠性、环境耐受性要求极高的装备中，承担多芯信号与小功率电源的传输任务，避免设备在振动、温变、液体泼溅、粉尘侵蚀的环境下出现接触不良、信号中断的问题。从结构设计来看，产品采用穿墙式面板安装形态，前端外螺纹结构用于配套锁紧螺帽，安装时可从面板外侧穿入预制安装孔，通过后端带齿的防松垫圈与六角法兰面压紧固定，齿面咬合面板安装面可抵消长期振动带来的螺纹回转力矩，避免连接器在设备运行过程中出现松脱移位。

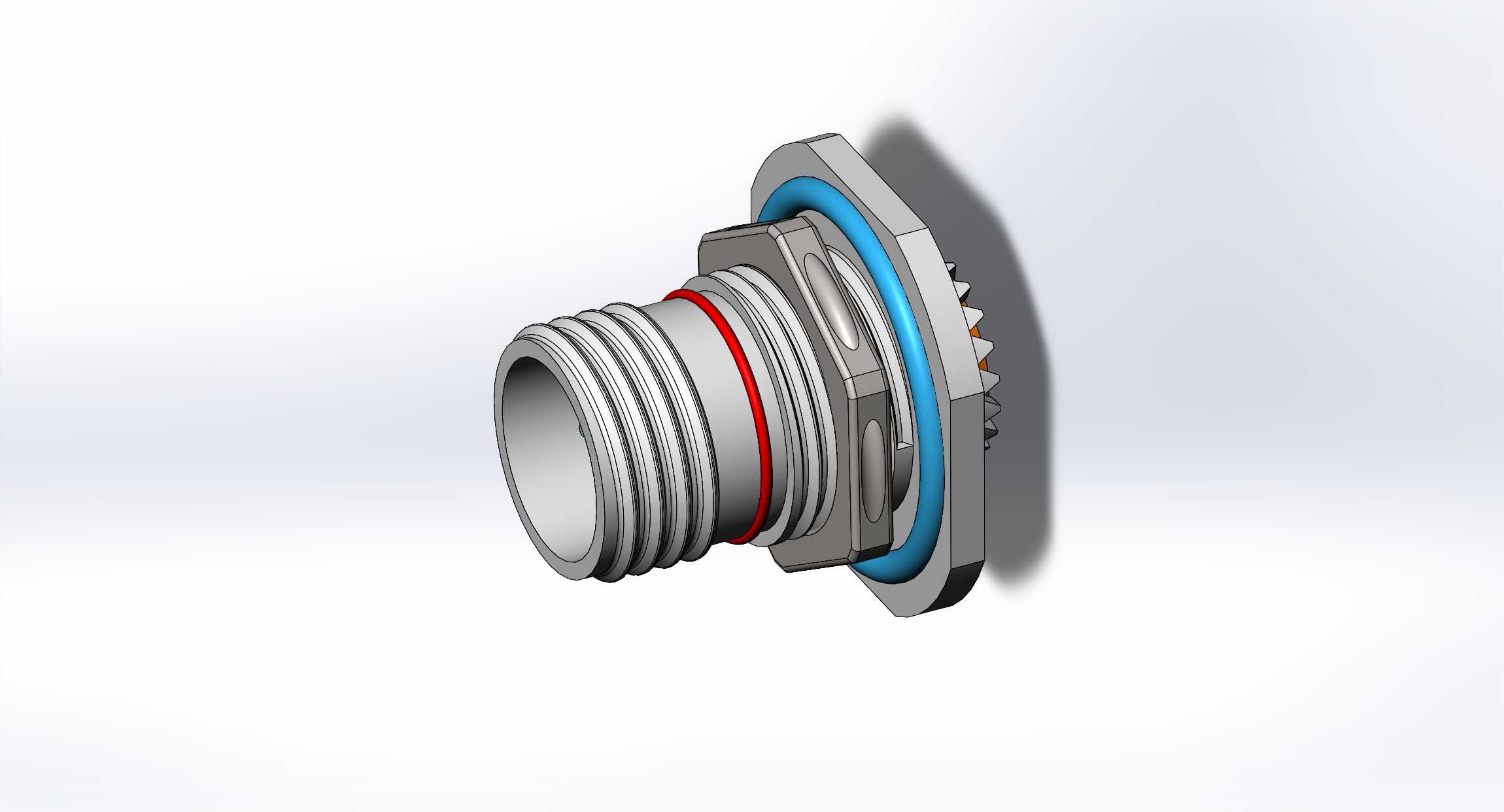

　　法兰与安装面之间设置的蓝色密封胶圈为径向静密封结构，安装压紧后可填充面板与连接器法兰之间的装配间隙，实现IP67级以上的面板侧防护，阻挡外界水汽、粉尘从安装缝隙进入设备腔体内部。连接器插合端设置的红色密封圈为插合面径向密封，与配套插头插合到位后，可填充插头与插座之间的配合间隙，实现插合界面的环境密封，满足淋雨、盐雾、凝露环境下的使用要求。接触件采用11芯布局，适配6号壳体规格，接触件为压接式可拆卸结构，现场布线时可先完成线缆与接触件的压接作业，再将接触件送入绝缘体对应孔位，通过卡簧结构实现轴向定位，既可以保证接触件在振动冲击下不会出现轴向窜动，也便于后期维护时单独更换损坏的接触件，无需整体更换连接器，降低装备全生命周期的维护成本。绝缘体采用耐高温工程塑料模压成型，具备良好的介电性能与耐温性能，可在-55℃到125℃的温度区间内稳定工作，相邻接触件之间的绝缘电阻可满足军用装备的电气安全要求，避免相邻芯线之间出现击穿、漏电问题。壳体采用铝合金棒料车削加工成型，表面做导电氧化处理，既具备良好的耐腐蚀性能，也可实现360°连续电磁屏蔽，当连接器与配套插头锁紧后，壳体之间的金属接触可形成连续的屏蔽腔体，将内部传输的信号与外界电磁环境隔离，避免外界电磁干扰影响信号传输质量，也可防止内部信号向外辐射泄露，满足电磁兼容相关设计要求。

　　安装边界方面，连接器法兰最大外径适配标准面板开孔尺寸，前端螺纹长度可适配最大3mm厚度的设备面板，安装时无需额外定制转接板，直接在设备面板上加工对应直径的安装孔即可完成装配，插合端的导向键槽可防止误插，装配时只有插头与插座的键位对齐才能完成插合，避免芯线错接导致的设备损坏。锁紧结构采用三头螺纹快速连接形式，插合后仅需旋转较小角度即可实现可靠锁紧，相比普通螺纹连接可大幅缩短现场插拔操作的时间，适合需要快速拆装的野外作业场景，螺纹表面做固体润滑处理，即使在长期未插拔的情况下也不会出现螺纹咬合、锈死的问题，保证维护时可顺利拆卸。

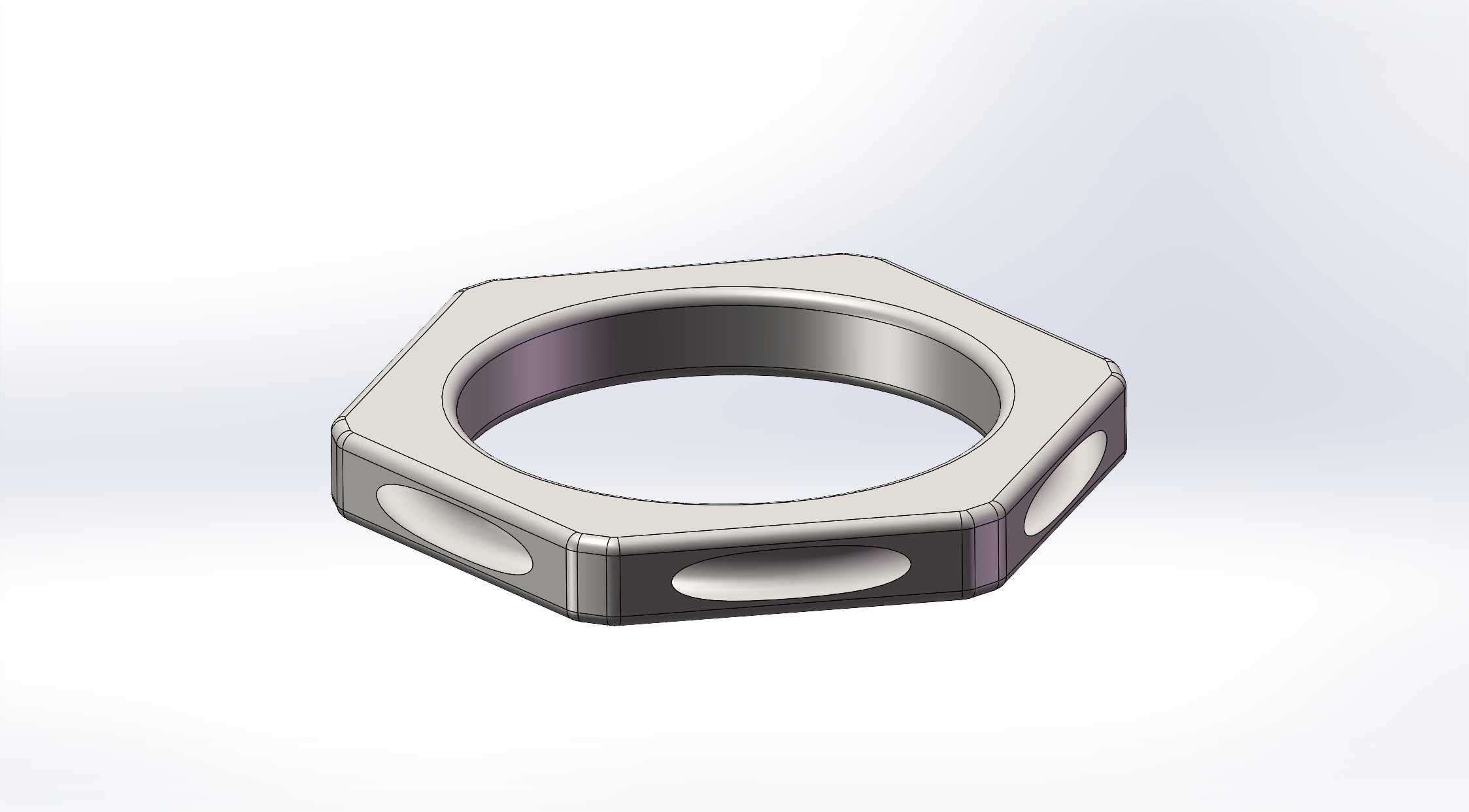

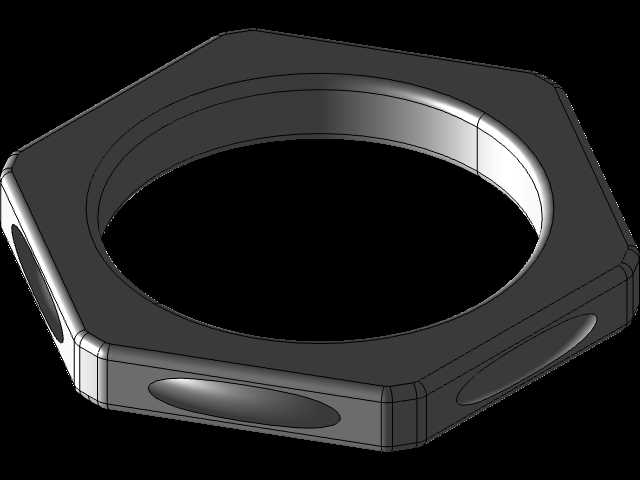

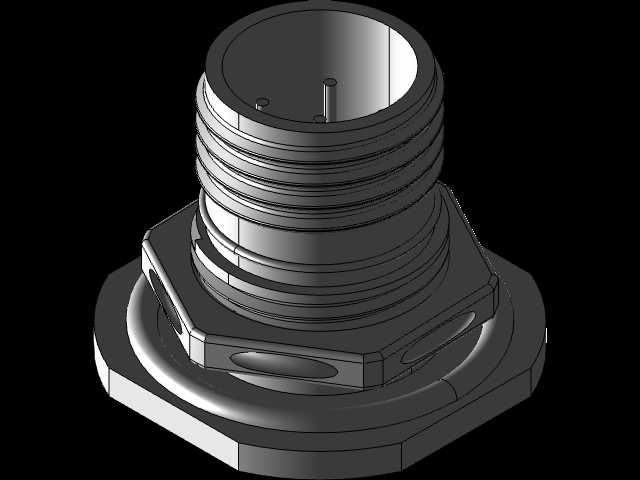

　　从建模细节来看，模型完整还原了产品的所有装配特征，包括外螺纹的牙型轮廓、密封槽的尺寸公差、防松垫圈的齿形结构、绝缘体的接触件孔位分布、壳体表面的防滑滚花细节，可直接用于设备装配的干涉检查、安装模拟，也可用于布线时的空间位置校验，帮助结构设计人员在整机设计阶段提前确认连接器的安装空间、插拔操作空间，避免后期样机装配时出现空间不足、与周边结构干涉的问题。在实际选型应用中，这类连接器通常用于设备面板上的固定信号输出接口，相比普通民用连接器，其抗振动、抗冲击、耐环境性能更优，可承受高强度的机械应力而不出现连接失效，在军用装备、工业重型设备、户外勘探设备这类使用环境恶劣的场景中，是保障电气连接可靠性的核心基础元件。设计过程中需要重点关注密封槽的尺寸公差，密封圈的压缩量需要控制在合理区间，压缩量过小会导致密封失效，压缩量过大则会增大插合力，同时加速密封圈的老化失效；另外防松垫圈的齿形角度、咬合深度也需要经过反复验证，保证在规定的振动量级下不会出现松脱，同时不会过度损伤面板表面的防护涂层。
