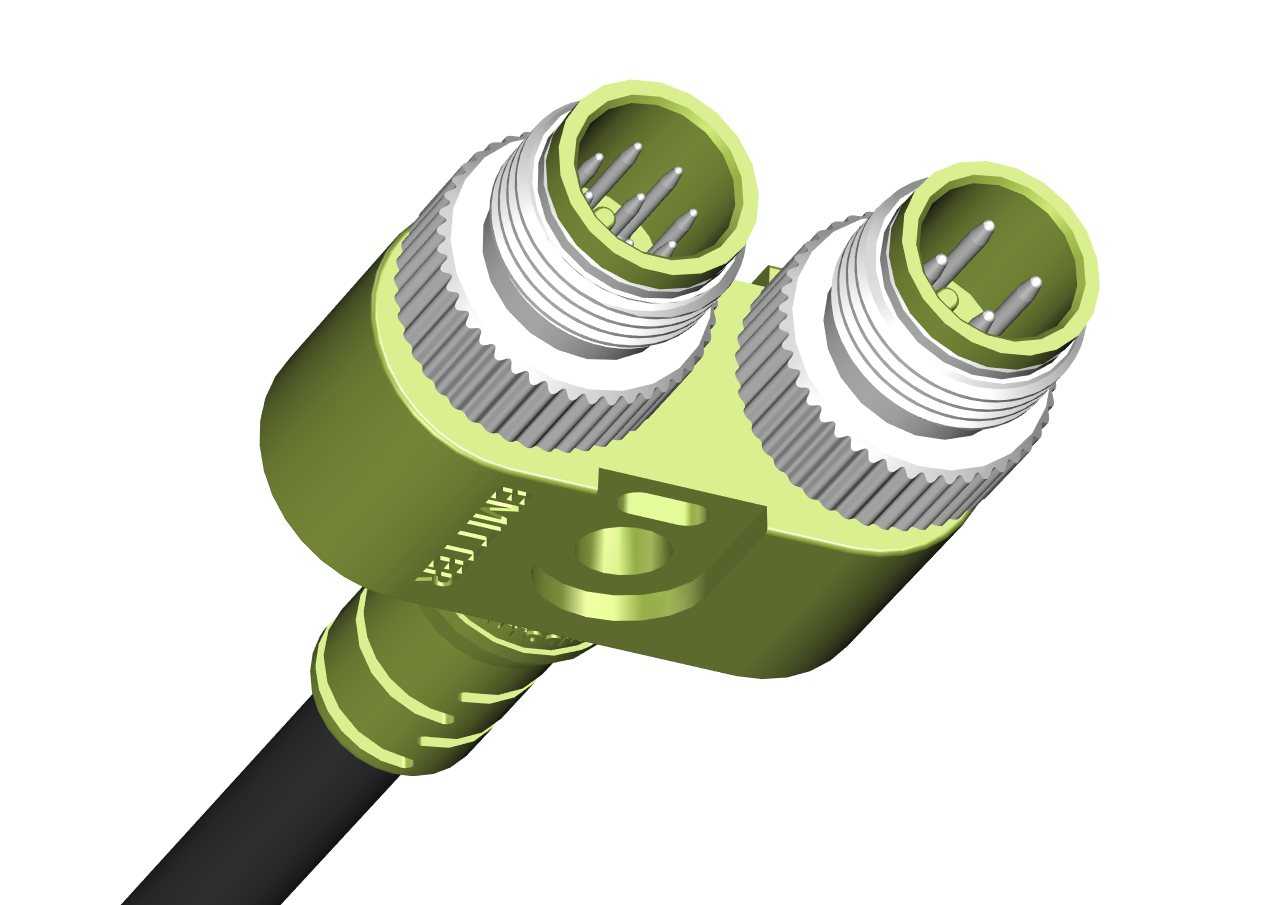

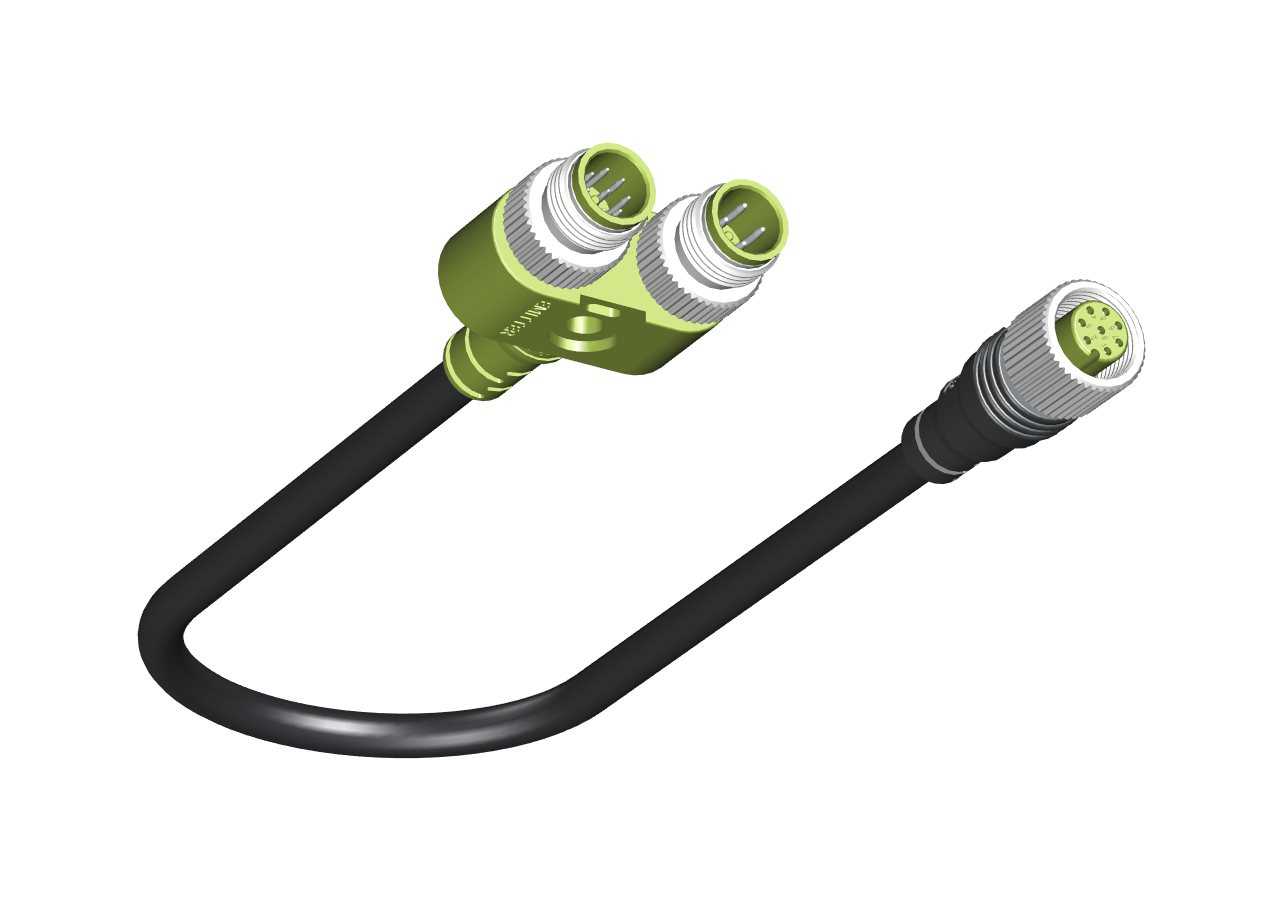

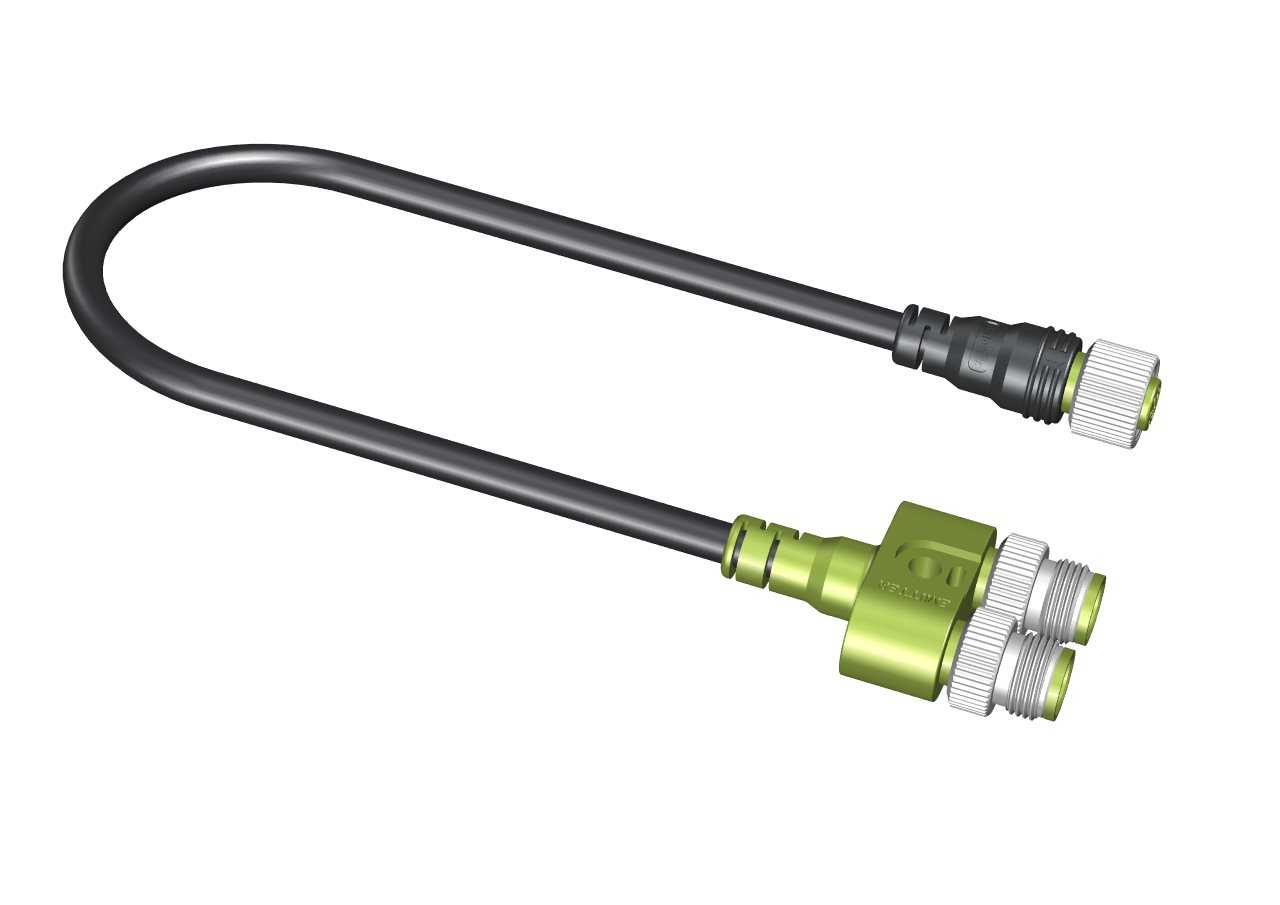

Y型双端M12圆形公制连接器结构模型

　　这款Y型双端M12圆形公制连接器，是工业现场传感信号传输链路里常用的分路接插部件，日常在自动化产线的光电传感组网、设备端IO信号分接场景里出镜率极高，区别于常规单端直出的M12接头，它采用一体Y型分路结构，单路进线端可同时分出两路独立的公制插接头，不用额外加装分线模块就能实现单路信号的双点位接驳，能大幅缩减柜内、设备走线侧的分线配件占用空间，尤其适合安装空间局促、需要在狭小设备腔体内完成信号分接的工位。

　　从结构设计逻辑来看，接头主体采用耐油耐温的工程塑料壳体，表面做了防滑滚花处理，现场施工人员徒手就能完成旋紧操作，不需要额外借助扳手类工具就能达到IP67级的接驳密封要求，插针端采用标准M12公制插针排布，两路接头分别对应不同的针数配置，可同时适配开关量信号、模拟量信号的同步传输需求，进线端采用尾部包胶防水结构，和线缆外皮做了一体注塑式的密封处理，能避免现场切削液、油污顺着线缆间隙渗入接头内部造成信号短路。

　　在安装边界上，这款Y型接头的整体分路夹角做了优化设计，两路输出接头的中心距控制在合理范围，安装时不会和相邻的其他接头产生空间干涉，接头的螺纹旋合长度符合通用M12连接标准，和市面上常规的M12母座、法兰插座都能实现通用互换，不需要单独定制适配的对接部件。壳体侧面预留了标识刻印区域，可直接标注针脚定义、回路编号，方便后期现场运维时快速识别线路走向，尾部的线缆弯折部位做了应力释放结构，能承受一定角度的反复弯折，不会因为设备运行过程中的线缆拖拽、振动造成根部线芯断裂。

　　在实际选型应用中，这类Y型M12连接器常被用在包装设备的传感信号汇总、物流分拣线的光电开关分线、小型工控设备的IO端口扩展场景，相比传统的单头加分线盒的方案，它的整体防护等级更高，抗震性能更好，在设备长期运行的振动工况下，不会出现分线端子松动、信号接触不良的问题。建模过程中对插针的排布公差、螺纹的旋合间隙、壳体的壁厚均匀性都做了还原，滚花部位的齿形尺寸、密封圈的安装槽位都和实物保持一致，结构设计人员在做设备布线布局时，可以直接调用这个模型核对安装空间，提前预判接头和周边结构件的干涉风险，也能基于这个模型做配套的安装支架、走线槽的适配设计，避免后期现场安装时出现空间不足、接头无法正常旋紧的问题。接头的金属插针部位采用镀金接触层设计，长期插拔使用也不会出现接触电阻过大的问题，内部的绝缘基座采用耐高温阻燃材质，即使在设备周边温度较高的工况下，也不会出现绝缘性能下降的问题，两路分路的内部线芯做了独立的屏蔽隔离处理，传输模拟量信号时不会出现两路信号互相干扰的情况，能保证信号传输的稳定性。
