带滚轮的环形夹持连接机械构件

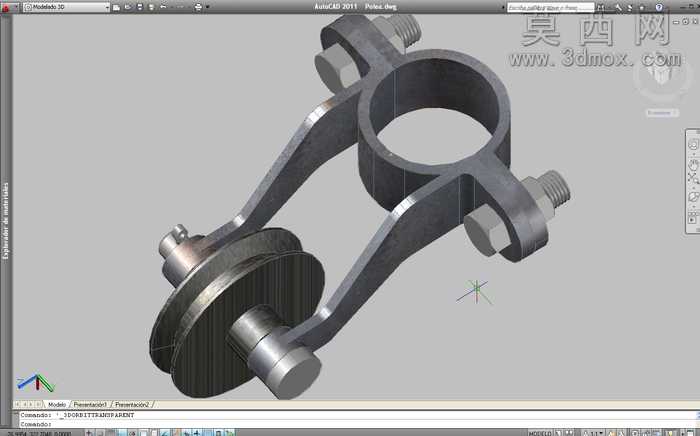

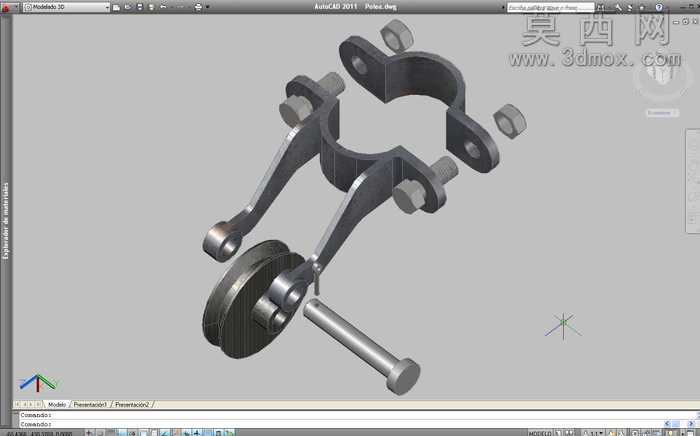

该机械构件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工的公差配合要求，对每一处结构尺寸进行精准约束，确保各部件之间的装配关系完全符合实际机械运动逻辑。整体结构以中部的环形夹持座为核心主体，环形结构的内壁做了适配圆柱杆件夹持的圆弧过渡处理，两侧对称延伸出两根弧形支撑臂，支撑臂与环形座的衔接位置做了加厚圆角处理，有效降低应力集中风险，提升构件整体的结构强度。支撑臂的末端设置有同轴的螺栓铰接位，通过六角螺栓与配套的滚轮组件实现铰接连接，滚轮组件由轮体、轮轴、限位挡边构成，轮体的凹槽结构适配对应轨道的滚动接触需求，轮轴与支撑臂的铰接孔之间预留了合理的转动间隙，保证滚轮能够顺畅转动无卡滞。建模完成后为构件赋予了接近实际金属材质的外观属性，通过调整材质的金属度、粗糙度参数，还原了铸钢或机加工金属零件的哑光金属质感，对螺栓的六角头、滚轮的轮面、环形座的外壁等关键结构面做了光影优化，清晰呈现各部分的结构轮廓与装配关系。设计过程中充分考虑了构件的实际使用场景，环形夹持座用于固定在主杆件上，下方的滚轮组件可沿对应轨道滚动，两侧对称的支撑臂结构保证受力均匀，铰接结构允许滚轮在一定范围内自适应调整角度，适配轨道的微小偏差，整体结构紧凑，受力路径清晰，既满足结构连接的刚性需求，又保证了滚动运动的灵活性，可应用于需要沿轨道滑动或滚动的导向、支撑类机械场景中，各零件的建模均保留了可编辑的参数特征，方便后续根据实际安装需求调整尺寸、修改结构，适配不同的安装管径与滚轮载荷要求。
