墙插式60W24V电源适配器三维结构设计

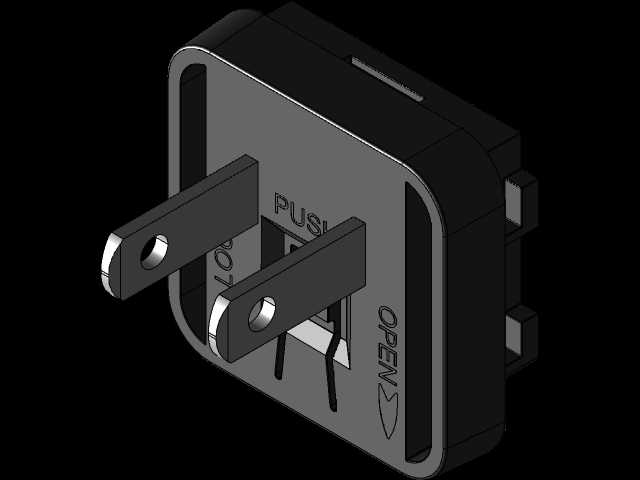

　　这款墙插式电源适配结构，是面向桌面小型工控设备、民用电子外设、小型传感节点供电场景开发的AC-DC转换单元，在结构设计阶段优先考虑了墙插安装后的受力平衡与空间避让问题。输入端采用国标两扁插一体式插脚结构，插脚与内部PCB的连接采用压接加焊锡双重固定，避免长期插拔后出现插脚松动、接触不良的问题，插脚外露长度严格满足安规要求，插入墙面插座后不会出现外露带电部分，插脚根部做了加厚凸台结构，分散插拔时的应力，避免塑料壳体在插脚位置开裂。

　　壳体采用上下扣合加超声焊接的密封结构，接缝位置做了错位止口设计，既可以提升壳体的抗摔强度，也能避免日常使用中液体泼溅渗入内部电路，壳体表面做了细咬花处理，不易残留指纹与划痕，日常插拔握持时的摩擦力足够，不会出现手滑滑脱的情况。输出端采用出线式结构，线卡位置做了多级防拉脱结构，能承受不小于30N的轴向拉力不会出现线缆松动，出线方向与插脚平面垂直，插入墙面插座后线缆自然向下垂落，不会与相邻插座的插头产生空间干涉。

　　从安装边界来看，这款适配器的本体宽度控制在55mm以内，厚度不超过38mm，插入常规86型墙面插座后，不会遮挡同面板上的其他插座插孔，适配大部分民用、办公场景的墙面插座布局，也能适配插排、桌面PDU等扩展供电设备的插孔间距。内部结构布局上，高压区与低压区做了明确的隔离槽设计，安规距离满足CE、cURus认证要求，高压滤波电容、变压器、整流桥等发热元件的位置紧贴壳体内壁的导热筋位，能将工作时产生的热量快速传导到壳体表面散出，满负载24V2.5A输出时，壳体表面最高温度控制在安规限值以内，长时间工作不会出现过热问题。

　　在实际选型应用中，这款结构适配60W以内的AC-DC电源方案，可直接替换同功率段的传统线性电源，相比传统线性电源体积缩小60%以上，重量降低70%，适合对安装空间、重量有要求的便携设备、桌面小型设备使用。输入端的宽电压设计可以覆盖100-240VAC的全球民用电压范围，无需切换电压档位即可在不同国家和地区的电网下使用，适配跨境出口类电子设备的供电需求。结构设计阶段还考虑了批量生产的工艺性，上下壳体的注塑模具采用简化分型面设计，没有复杂的侧抽芯结构，能有效降低注塑生产的成本与不良率，内部PCB的定位柱、卡扣位置统一，组装时可以快速定位，无需额外打胶即可固定PCB，提升组装效率。

　　插脚的位置精度控制在±0.1mm以内，能顺畅插入不同厂商生产的插座，不会出现插不进、插拔过紧或过松的问题，插脚表面做了镀镍处理，抗氧化能力强，长期使用不会出现氧化锈蚀导致的接触电阻增大、发热等问题。壳体的边角位置全部做了R2以上的圆角处理，没有尖锐棱角，日常使用中不会划伤手部，也能避免跌落时边角应力集中导致的壳体碎裂。输出线缆的出线位置做了弯折缓冲设计，线缆反复弯折1000次以上不会出现线芯断裂的问题，适配经常移动、调整位置的设备供电场景。
