门窗用控制带锁结构三维建模设计

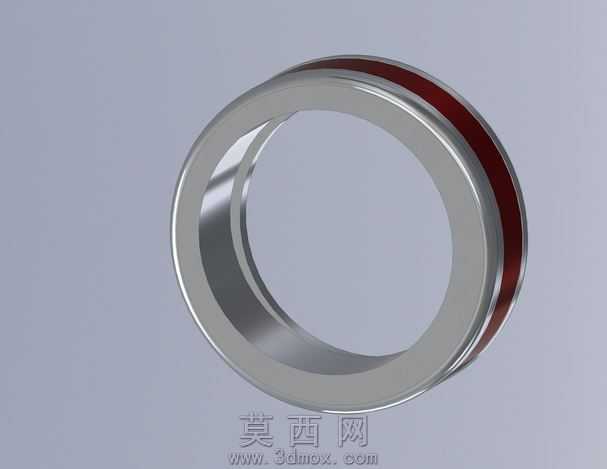

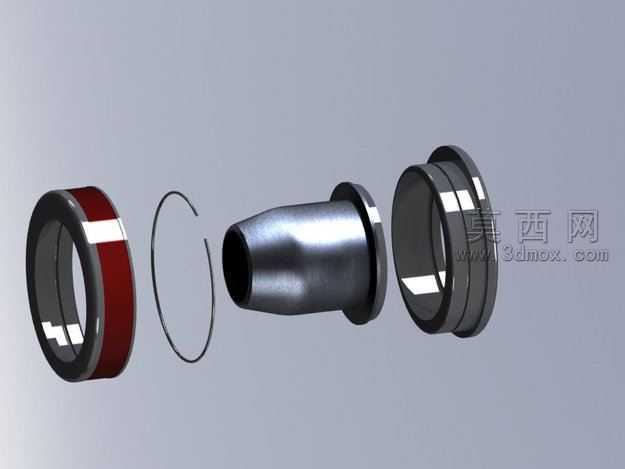

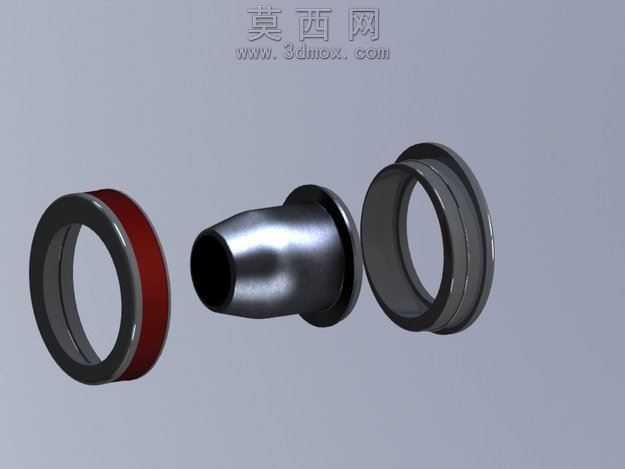

本模型为门窗配套使用的控制带锁结构，采用三维参数化建模方式完成整体构建，建模过程中优先保证各部件的装配适配性，先完成整体轮廓的草绘定位，再通过旋转、拉伸、切除等基础特征命令生成各零件的基础基体，针对锁环的内外环配合面、线夹夹持结构做了精准的尺寸约束，确保同轴度、配合间隙符合实际五金件的装配公差要求。渲染阶段采用金属材质为主的材质方案，外环与插接轴部分赋予哑光镀铬金属材质，还原五金配件常见的表面处理质感，锁环中部的密封夹持层赋予暗红色橡胶类材质，表面带有S形标识的端盖部分采用亮面金属搭配红色印刷标识的材质分层，通过环境光遮蔽、高光反射参数的调整，让不同材质的质感区分清晰，整体渲染效果贴近实物的视觉表现。结构设计上，该锁环由内环、外环、线夹三个核心部分组成，三者通过粘接配合形成完整锁紧结构，外环的中心孔做了同轴度优化设计，可适配不同轴径的组装夹具，外圈旋转时可对内环形成径向收紧效果，实现夹紧锁止的功能，端盖部分采用与插接头同尺寸的基准设计，保证装配时的对位精度。设计过程中针对初始方案的缺陷做了优化调整，初始方案中内环与外环仅靠最少的铣削定位结构实现轴向固定，额外增加的固定夹结构会导致内外环配合面出现装配间隙，优化后在每个配合部件上增设两个定位孔位，无需额外复杂工具即可实现内外环的锁止定位，同时特意规避了外圈的滚花、凹槽等易摩擦拇指的结构，提升实际使用时的操作手感，整体结构紧凑，配合逻辑清晰，可直接用于门窗五金配件的结构验证、装配模拟以及相关产品的设计参考，各零件的特征参数保留完整，可根据实际使用需求调整尺寸参数适配不同规格的门窗安装场景。
