WAGO五极公头导体快接连接器结构

　　在低压电气柜布线、工业设备内部线束接驳、分布式IO模块接线这类场景里，这类五极导体公连接器的应用占比并不低，尤其是现场布线需要频繁拆装、后期维护要快速拆线的工位，相比传统螺丝压接端子，这类弹簧夹持式的连接器能省去大量拧螺丝的工时，也能避免螺丝松动导致的接触不良问题。从实际使用场景来看，这类五极连接器通常对应三相五线的接线需求，可同时完成三根相线、一根零线、一根地线的接驳，公头端一般适配对应规格的母座，既可以用在导轨安装的接线端子排上做分线接驳，也能直接集成在小型控制设备的进线端，做设备外部线束的快插接口，省去现场接线时剥线压接端子的步骤，现场施工时只需要将对应线径的导线剥去规定长度的绝缘层，直接插入连接器的接线孔，内部的弹簧夹持结构就会自动锁紧导线，拉拔力符合低压电气连接的相关标准，不会出现导线松脱的情况。

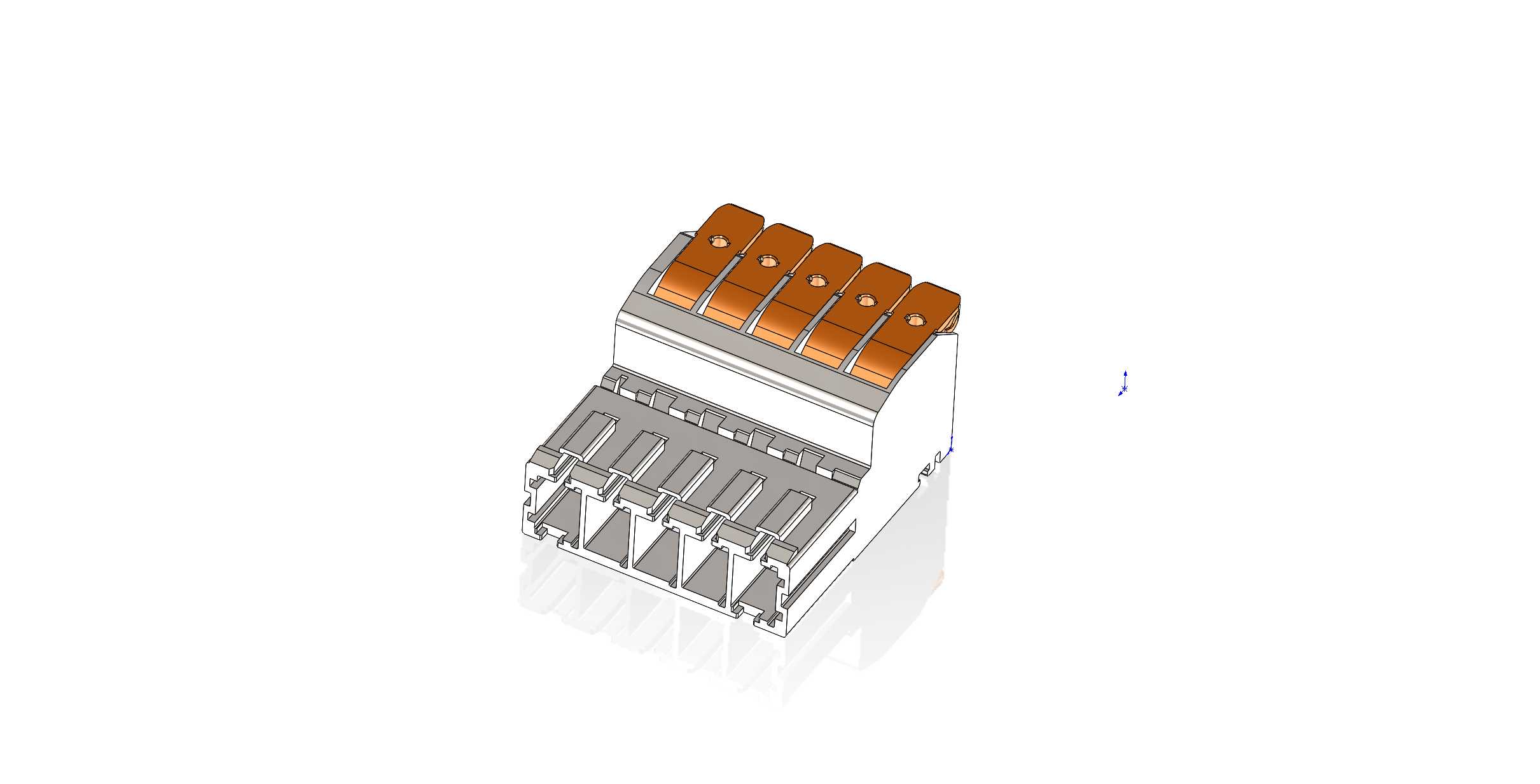

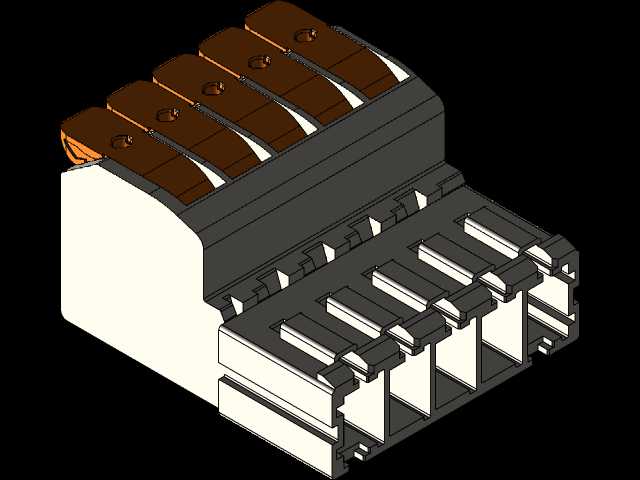

　　从结构设计思路来看，这款五极公连接器采用分层式结构布局，上部的橙色操作按键对应每一个接线极，需要拆线或者调整导线位置时，只需要用螺丝刀或者直接用手指按下对应位置的橙色按键，内部的弹簧夹片就会张开，此时可以轻松抽出导线，松开按键后夹片自动复位保持夹持力，这种操作逻辑不需要额外的压接工具，现场施工的门槛更低，也能减少工具遗漏导致的施工停滞。下部的公头插针端采用等间距排布，五个插极之间设置有绝缘隔离筋，避免极间距离过小导致的爬电距离不足问题，相邻两极之间的绝缘筋高度略高于插针顶端，在插合过程中可以先完成导向对位，避免插针对偏弯折，同时也能在插合到位后增加极间的绝缘性能，防止潮湿、积灰环境下出现极间打火的问题。

　　外形尺寸方面，这款五极连接器的宽度按照五极等间距排布设计，整体宽度适配标准35mm导轨安装的间距要求，安装时既可以通过背部的卡扣卡装在标准电气导轨上，也可以通过壳体两侧的固定孔用螺丝直接固定在设备壳体的安装位上，安装边界需要预留出上部操作按键的按压空间，也就是连接器上方需要留出至少15mm的操作空间，方便后期维护时按压按键拆线，前方公头插合方向需要留出对应母座的插合深度空间，避免安装后出现插合不到位的情况。壳体部分采用阻燃绝缘工程塑料材质，表面做了哑光防滑处理，手持插拔时不容易打滑，材质的耐温范围覆盖常规工业现场的环境温度要求，长期工作在电气柜内部的温升环境下也不会出现壳体变形、绝缘性能下降的问题。

　　内部的导电部件采用高导电率的铜合金材质，表面做了镀锡处理，既可以降低接触电阻，避免长期通电出现接头发热的问题，也能防止铜材氧化导致的接触不良，弹簧夹片采用高弹性不锈钢材质，经过多次插拔循环测试后依然能保持稳定的夹持力，不会因为金属疲劳导致导线夹持力下降。每个接线极的夹片都适配一定范围的导线线径，既可以接驳单股硬导线，也可以接驳多股软导线，不需要额外压接冷压端子，软导线直接插入就能被可靠夹持，对于现场施工来说，这种兼容性可以减少物料准备的种类，不需要针对不同线径、不同类型的导线准备不同规格的接线端子。

　　在实际选型使用时，需要注意这款公连接器的额定电流、额定电压参数要匹配回路的负载要求，五极的排布顺序要和对应母座保持一致，避免相序接反导致的设备损坏，安装时要确保导线剥线长度符合要求，剥线过长会导致导体外露存在安全隐患，剥线过短则会导致导体没有完全被夹片夹持，接触面积不足容易出现接头发热的问题。连接器插合时要确保完全插到位，听到卡扣卡合的声响后再拉扯线束确认连接可靠，避免运行过程中因为震动导致连接器松脱。这类快接连接器的应用，本质上是通过结构设计优化来降低现场接线的技术门槛，提升布线施工的效率，同时减少人工接线带来的虚接、漏接等质量问题，在小电流低压配电、信号接驳、设备内部线束连接的场景下，相比传统螺丝端子的综合优势十分明显，尤其是在批量布线的项目里，能大幅缩短施工周期，降低后期维护的难度。
