地板排气扇处理专用手推车结构设计

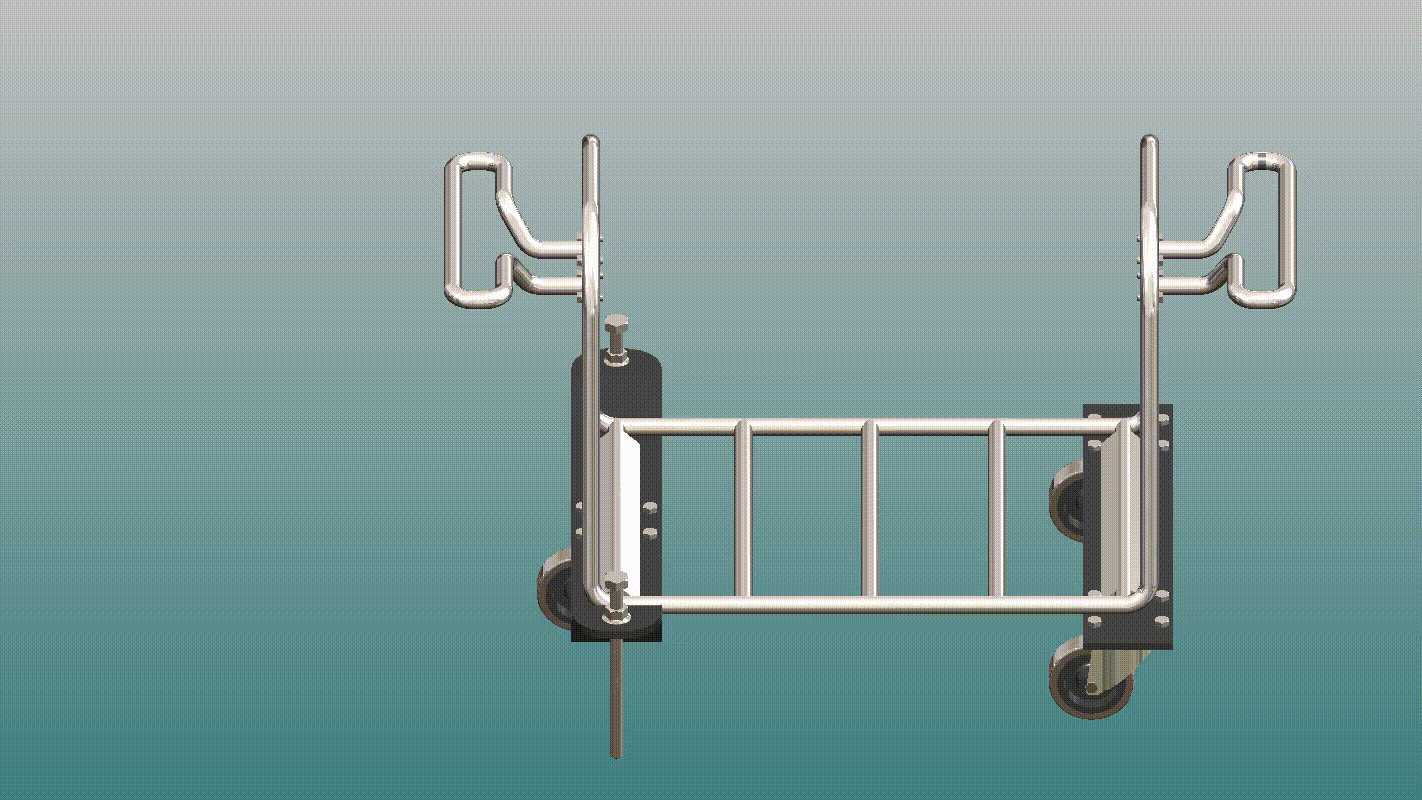

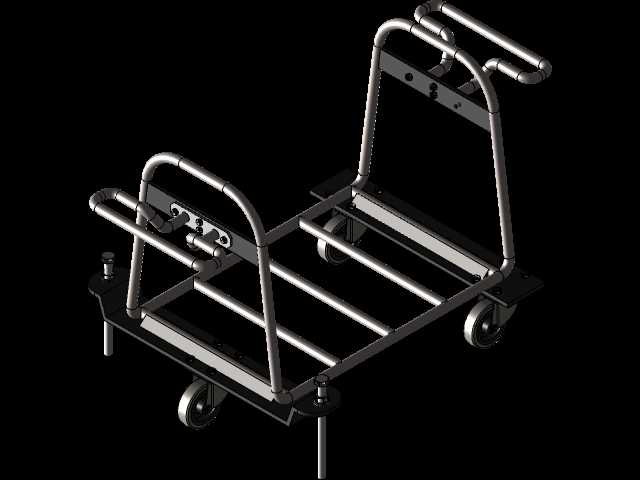

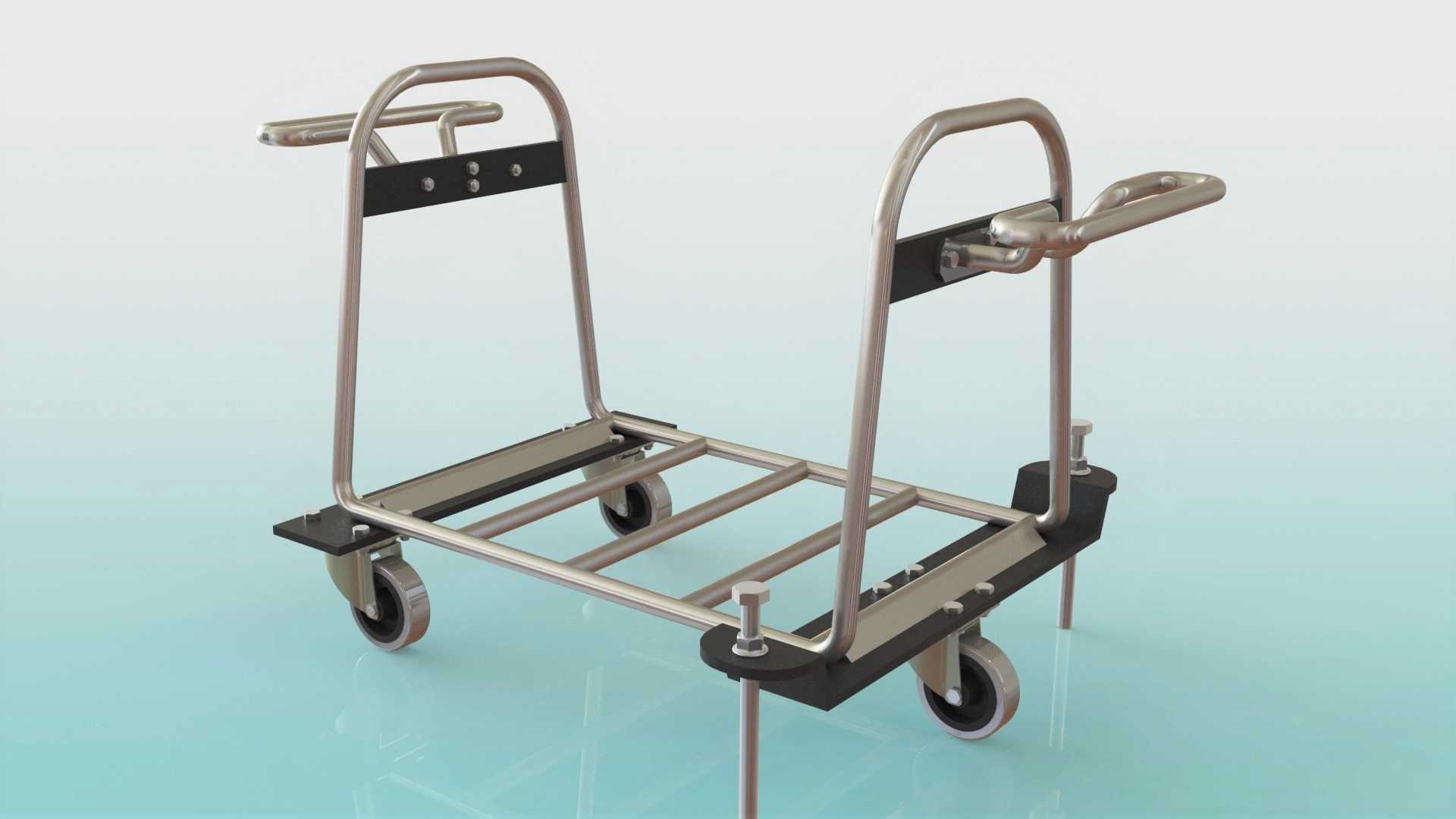

　　从结构设计逻辑来看，整车采用双侧对称立式扶手搭配中部梯状承载框架的布局，扶手位置做了双弯管 ergonomic 适配处理，操作人员推行时手部握持高度距地面约920mm，符合成年男性立姿作业的舒适施力区间，无需过度弯腰即可掌控推行方向，扶手末端的回弯结构既可以防止推行时手部滑脱，也能作为临时挂点悬挂拆装工具、接线端子收纳袋等小件作业物料。中部的梯状承载框架采用等间距圆管焊接结构，圆管间距控制在80mm，既可以承托排气扇的方形壳体边框，避免壳体平面直接受压产生形变，也能在转运过程中留出足够的通风间隙，防止刚拆下的排气扇表面积尘蹭到操作人员衣物。这款手推车的设计初衷，是解决厂房地板嵌入式排气扇拆装、运维过程中的部件转运与作业支撑痛点，在电子制造车间、大型商超设备层、工业厂房通风系统运维场景中，这类嵌入式排气扇通常嵌装在地板格栅下方，单台重量在15-25kg区间，传统运维作业多采用人工徒手抬举、普通平板车转运的方式，不仅作业效率低，抬举过程中容易磕碰排气扇叶轮与接线端，还存在操作人员腰部扭伤、部件滑落砸损地坪的风险。

　　框架两侧的立式安装座上预留了多组螺栓固定孔位，可以根据不同型号排气扇的安装孔距调整夹持块的位置，适配边长300mm到500mm区间的方形地板排气扇，夹持块表面贴附3mm厚的丁腈橡胶垫，既可以增大摩擦力防止转运过程中部件滑移，也能避免金属硬接触刮花排气扇的喷塑外壳。行走轮采用双组定向脚轮搭配侧边辅助支撑轮的布局，主行走轮直径125mm，采用聚氨酯包胶材质，硬度控制在邵氏65A，在环氧地坪、瓷砖地面推行时不会产生压痕，滚动阻力小且噪音低于55分贝，符合车间作业的噪音管控要求；侧边的辅助支撑轮在车辆倾斜15度以上时接触地面，防止推行过程中遇到地面凸起、线缆绊阻时发生侧翻，整车空载状态下的侧翻临界角度达到32度，满载状态下也能达到27度，满足车间内复杂地面工况的通行稳定性要求。

　　从安装边界尺寸来看，整车总宽度控制在620mm，可以顺利通过车间内宽度650mm的标准设备通道与防火门，总长度850mm，在电梯内转向时不会磕碰轿厢壁，立式结构的设计相比传统平板手推车减少了40%的地面占用面积，在设备排布密集的车间通道内停靠作业时，不会阻碍其他人员与物料的正常通行。车架主体采用304不锈钢圆管焊接成型，管壁厚度2mm，焊接位置做了打磨钝化处理，整体承重上限达到80kg，除了承载排气扇本体外，还可以同时携带拆装用的螺丝刀组、扭矩扳手、接线端子等运维工具，单次作业即可完成单台排气扇的拆卸、转运、安装全流程，无需来回往返工具房取放物料。

　　在作业支撑功能设计上，车架前端预留了可伸缩的定位插销，当车辆停靠在排气扇安装位旁时，拔出插销插入地板格栅的预留孔内，即可将整车临时固定，不会因为操作人员施力拆装时发生车辆移位，扶手位置的高度差设计也可以作为临时作业支撑台，将拆下的排气扇斜靠在扶手与框架之间，操作人员无需蹲在地上即可完成叶轮清灰、轴承润滑、接线端子紧固等常规维保操作，大幅降低长时间蹲姿作业的劳动强度。整车所有外露的管口都做了封盖处理，避免车间内的灰尘、清洁用水进入管内造成锈蚀，所有连接位置的螺栓都采用防松脱设计，长期在车间震动环境下使用也不会出现紧固件松动的问题，轮组的安装座采用加厚钢板折弯成型，反复推行颠簸也不会出现轮座变形、轮轴脱落的故障。
