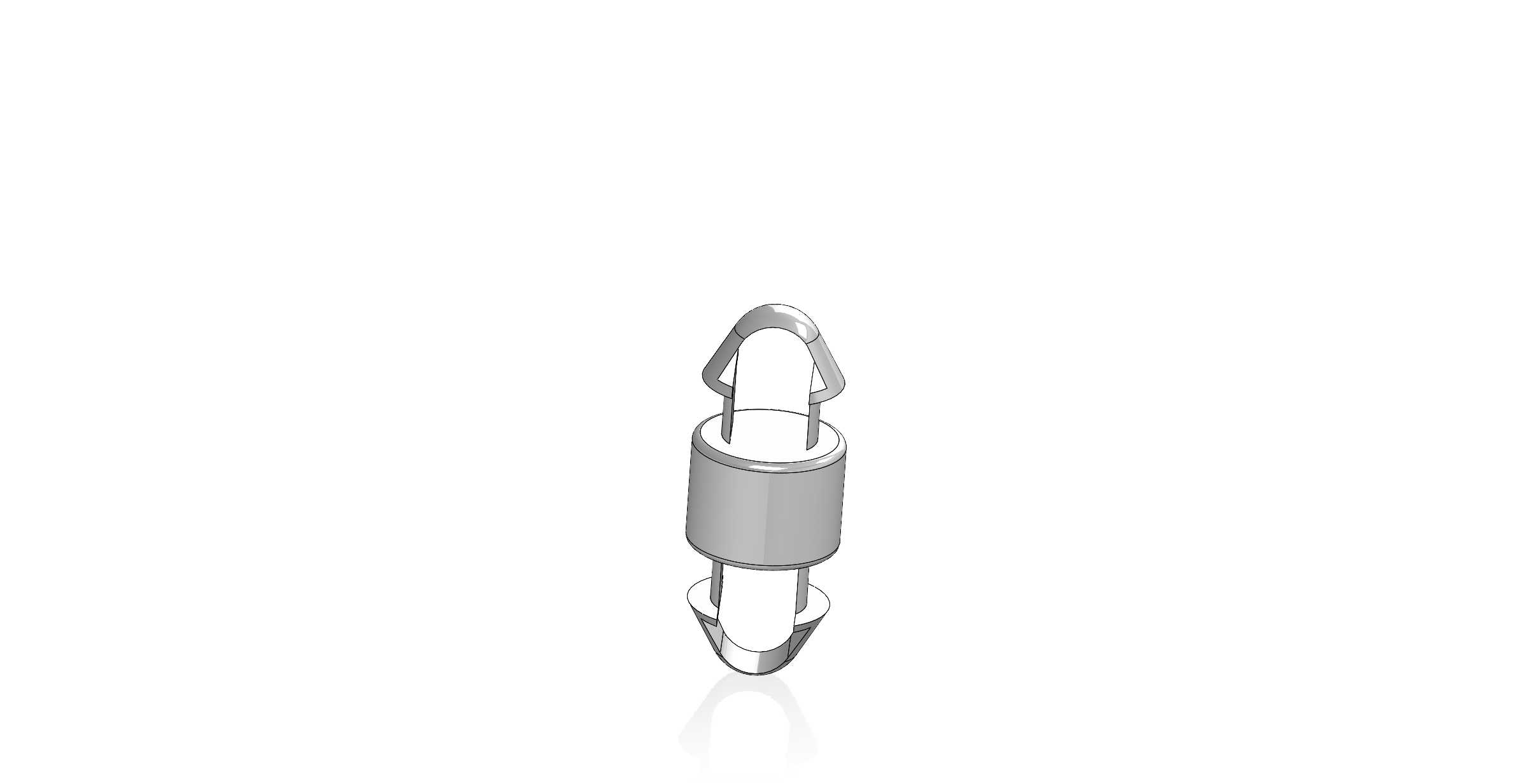

弹簧锁固式PCB间隔支撑紧固垫片

　　从实际使用场景来看，这类间隔件广泛应用在开关电源模块内部的主控板与功率板层叠安装、小型PLC扩展模块的板间固定、车载电子控制单元的PCB支撑场景中，尤其是需要频繁拆装调试的样机试制阶段，不需要额外搭配螺丝或者粘接剂，就能快速完成板间定位固定，大幅缩减装配工时。产品的核心功能特性集中在两端的锁固结构上，下端为带导向锥头的膨胀卡爪，穿过PCB板上预先加工好的对应孔径安装孔后，卡爪会在自身弹性作用下张开，卡在PCB板的铜箔面一侧，不需要在PCB背面额外加装螺母或者固定卡环；上端为带弹簧预紧的挂扣式结构，对接上层PCB板的安装孔时，弹簧结构可以提供持续的轴向预紧力，抵消整机振动时产生的轴向窜动，避免上下板之间出现相对位移，同时挂扣的限位边可以牢牢卡住上层PCB的板面，不需要额外点胶或者焊接就能完成固定。从设计思路层面拆解，这款间隔件的整体结构做了多维度的装配容错设计，下端的导向锥头做了圆弧过渡处理，即使安装孔位存在±0.1mm的位置度偏差，也能顺利导向穿入，不会出现卡滞或者顶坏PCB板面阻焊层的问题；中间的圆柱主体直径严格控制在不超出安装孔边缘的安全距离内，避免接触到PCB板边缘的布线或者焊盘，主体长度严格匹配3mm的板间间隔要求，保证上下板之间的净距离符合安规绝缘距离要求，满足低压电子设备的电气间隙设计规范。在电子设备整机装配环节里，PCB板的安装固定始终是结构设计需要重点考量的环节，尤其是多板层叠布局的工控电源、信号转换模块、小型化通讯终端内部，不同PCB板之间需要预留稳定的绝缘间隙，既要保证板间空气对流散热的通道不被遮挡，也要避免板间焊点、裸露导体接触造成短路，同时还要抵消整机装配、运输过程中产生的振动冲击，防止PCB板受挤压变形导致元器件虚焊脱落。这款弹簧锁固式间隔支撑件，就是针对3mm标准板间间隙需求设计的快装式紧固件，相比传统的铜柱加螺丝固定、尼龙粘柱支撑的方案，在装配效率和固定可靠性上做了针对性的结构优化。

　　弹簧结构的预紧力经过反复调校，既不会因为预紧力过大导致PCB板受挤压产生弯曲形变，也不会因为预紧力不足在振动环境下出现松脱，挂扣的解锁位置预留了足够的操作空间，后期返修拆卸时只需要用小号一字螺丝刀轻轻拨开挂扣就能分离上层PCB，不会对板上的贴片元器件造成磕碰损伤。从外形尺寸与安装边界来看，这款间隔件安装完成后，整体突出上下PCB板面的高度都控制在1.2mm以内，不会占用板上过多的元器件布局空间，尤其是上层板表面有贴片电容、电阻等低矮元器件时，不会出现结构干涉；中间支撑段的圆柱面做了光滑处理，没有尖锐的合模线或者毛刺，避免装配时划伤操作人员的手指，也不会刮破板间的绝缘导线。

　　在实际选型应用时，需要注意匹配PCB板的安装孔孔径，通常这类间隔件适配的标准安装孔直径为3.2mm，孔位边缘距离PCB板边的最小距离不小于2mm，保证卡爪张开后有足够的支撑面，不会出现卡接不牢滑出的问题；对于板厚在1.2mm到1.6mm之间的常规FR-4材质PCB板，这款间隔件的卡接深度都能适配，不需要针对不同板厚调整结构尺寸。相比传统的尼龙间隔柱，这款带弹簧锁固的结构在高低温环境下的固定可靠性更优，在-20℃到85℃的常规电子设备工作温度区间内，材料的弹性特性不会出现明显衰减，不会因为长期受温变影响出现卡爪断裂、预紧力消失的问题，适合应用在户外工作的工业电子设备、车载电子模块这类环境适应性要求较高的场景中。

　　在三维建模过程中，这类零件的建模需要重点关注几个关键尺寸的公差配合：首先是下端卡爪的张开尺寸，要保证穿入安装孔后张开的直径大于安装孔直径0.3mm以上，确保卡接到位后不会松脱；其次是上端挂扣的扣合深度，要保证扣合后挂扣与上层PCB板面的搭接量不小于0.8mm，避免振动时脱扣；另外弹簧段的伸缩行程要预留至少0.5mm的余量，抵消PCB板本身的厚度公差以及安装孔的冲压公差，保证装配后始终有稳定的预紧力。建模时还要注意卡爪部位的圆角处理，避免出现应力集中的直角结构，否则实际生产注塑时容易出现填充不足，或者使用过程中受反复插拔力作用出现断裂。在整机装配的BOM选型中，这类间隔件通常会根据板间间隙的不同规格做系列化选型，3mm间隔是低压信号板之间最常用的间隙尺寸，既可以满足安规绝缘要求，也能控制整机的整体厚度，符合当下电子设备小型化、轻薄化的设计趋势。
