苹果造型家用电子门铃结构设计

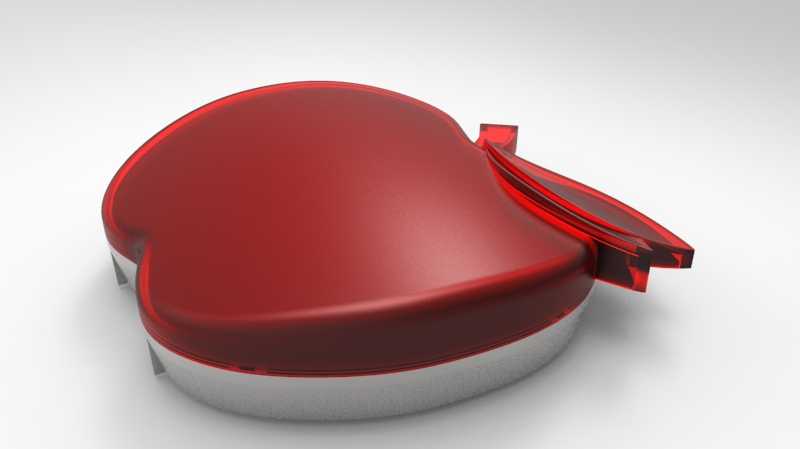

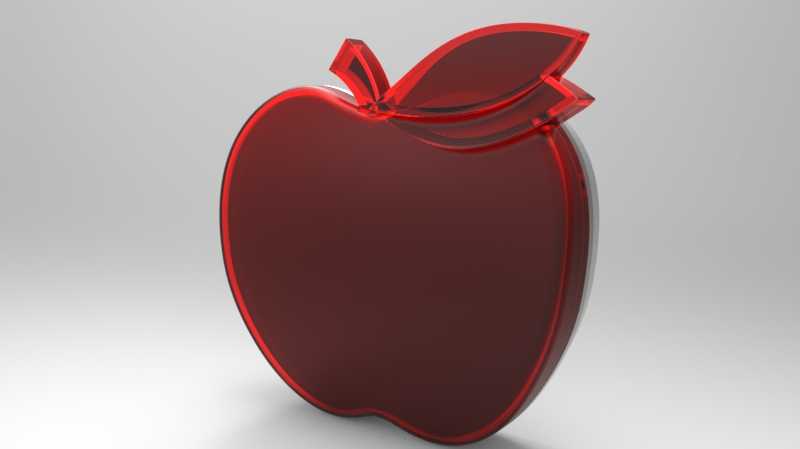

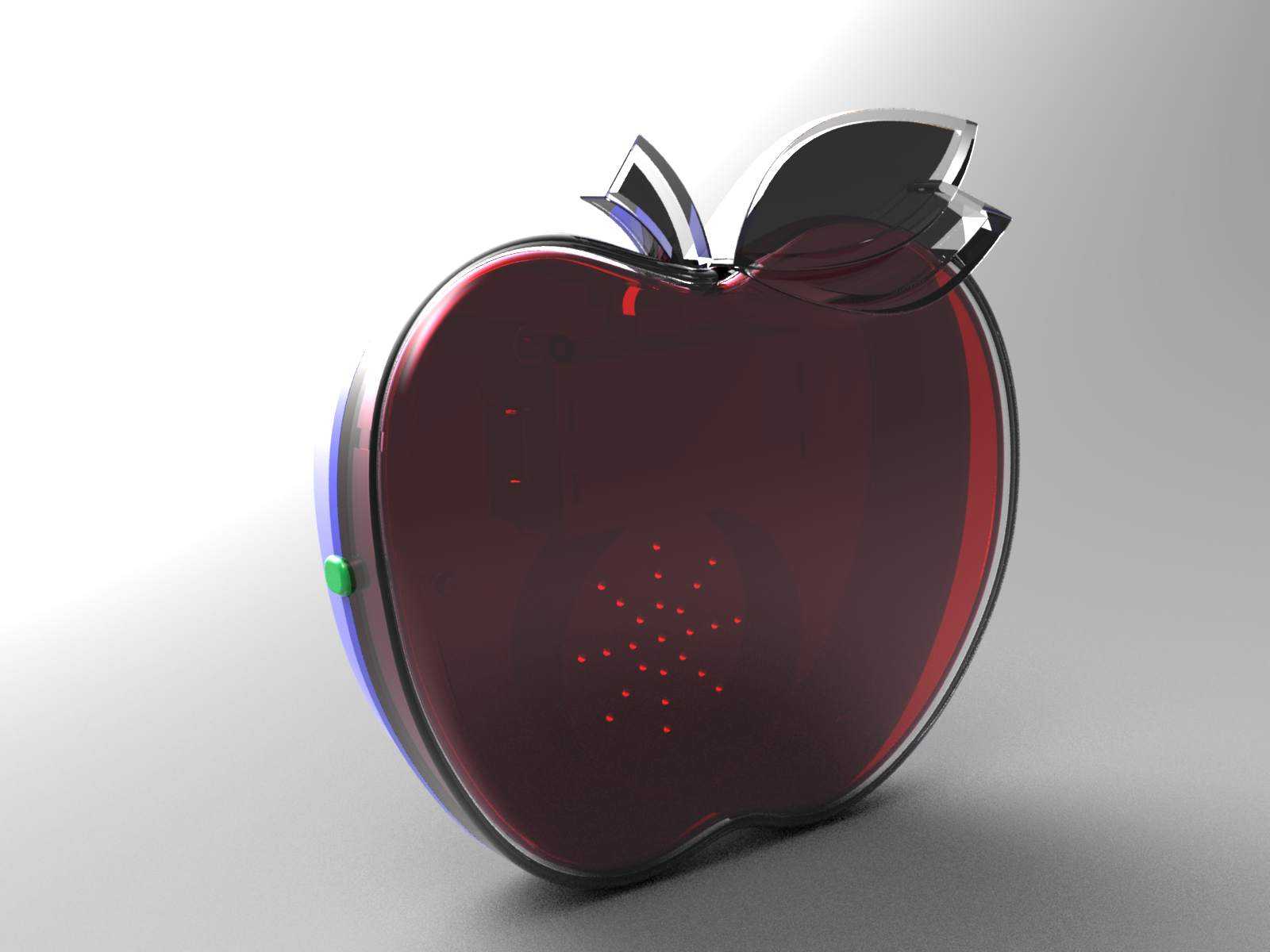

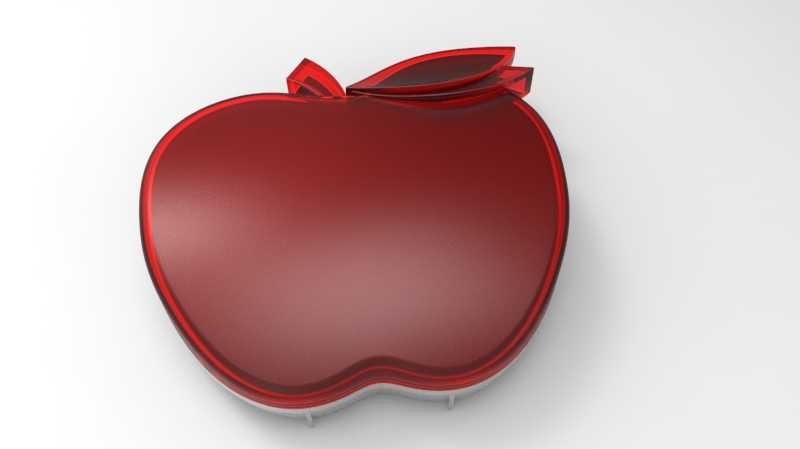

　　这款苹果造型的电子门铃，主要面向民用住宅入户场景设计，区别于传统方正造型的门铃产品，在满足基础呼叫功能的前提下，通过外观造型优化适配现代家装的审美需求，可安装在入户门旁墙面、防盗门侧边等位置，替代传统机械式门铃，实现访客到访的声光提示功能。从结构设计层面来看，整体轮廓采用圆润的苹果形态，外壳做了大圆角过渡处理，没有尖锐棱角，既可以避免日常磕碰造成的损伤，也能降低积灰死角，日常清洁维护更方便。外壳边缘做了双层叠边结构，类似苹果果皮的轮廓层次，既提升了外观的立体感，也能在装配时实现上下壳的定位卡合，减少螺丝固定点位，提升装配效率。顶部的果叶造型并非单纯装饰，内部预留了指示灯导光结构的安装位，访客触发按键时，指示灯可通过半透明的果叶结构透出柔光，在夜间也能清晰识别触发状态，同时不会产生刺眼的光污染。产品的安装边界设计充分考虑了家用场景的墙面适配性，背部预留了标准86型底盒的安装孔位，既可以直接通过膨胀螺丝固定在毛坯墙面，也能适配现有家装的开关底盒进行替换安装，不需要额外重新打孔开槽，降低安装改造的工作量。整体厚度控制在25mm以内，贴墙安装后不会突出墙面过多，避免日常通行时发生剐蹭。

　　功能层面，内部腔体预留了蜂鸣器、触发电路板、电池仓的安装空间，蜂鸣器位置对应外壳背部的出声孔设计，出声孔做了隐藏式格栅处理，从正面看不到开孔，保证外观整体性的同时，确保提示音可以清晰传出，音量覆盖范围可满足120平米以内住宅的提示需求，不会出现室内距离过远听不到提示音的问题。设计过程中针对外壳的壁厚做了均匀化处理，整体壁厚保持在1.8mm-2mm区间，避免注塑生产时出现缩痕、翘曲等缺陷，同时在壳体内部对应安装柱的位置做了加强筋布局，加强筋厚度控制在壁厚的0.6倍，既提升壳体的结构强度，避免按压时出现壳体变形异响，也不会因为加强筋过厚导致外观面出现缩印。

　　按键触发区域做了隐藏式设计，整个正面苹果轮廓区域即为触发按键，采用微动开关触发结构，按键行程控制在1.5mm，触发力度设置在120g-150g区间，既不会因为轻微触碰产生误触发，也能保证访客按压时的清晰反馈，不需要刻意用力即可完成触发。外壳的分模线设置在侧面轮廓的最边缘位置，经过抛光处理后，日常使用中很难察觉到分模线的存在，提升产品的外观精致度。考虑到家用场景的使用环境，外壳材料选用ABS材质，表面做哑光磨砂处理，耐刮擦性能好，日常接触留下的指纹、汗渍不会过于明显，长期使用也不会出现表面发黄的问题。

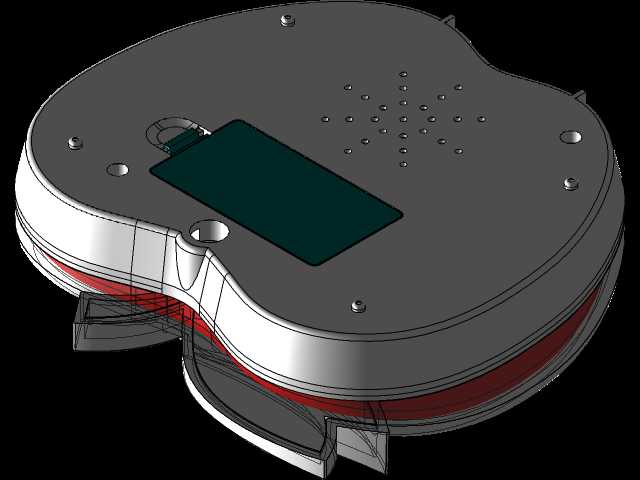

　　内部电路板的安装位做了限位卡槽设计，装配时不需要额外打胶固定，通过卡槽和上下壳的压合即可完成电路板的固定，提升生产装配的效率，也方便后期的维护拆卸。电池仓设计在产品背部，采用标准7号电池供电方案，更换电池时不需要将整个门铃从墙面拆下，只需要打开背部的电池仓盖即可完成电池更换，操作便捷。同时在电路设计层面预留了低电压检测的提示功能，电池电量不足时，指示灯会通过慢闪的方式提示更换电池，避免出现电池耗尽门铃失效的问题。从实际使用场景出发，这款门铃除了常规的入户呼叫功能，也可适配老人看护、病房呼叫等场景使用，圆润的造型不会给空间带来突兀的工业感，能更好的融入不同的装修风格中。
