贴片式LED发光电子元器件三维结构

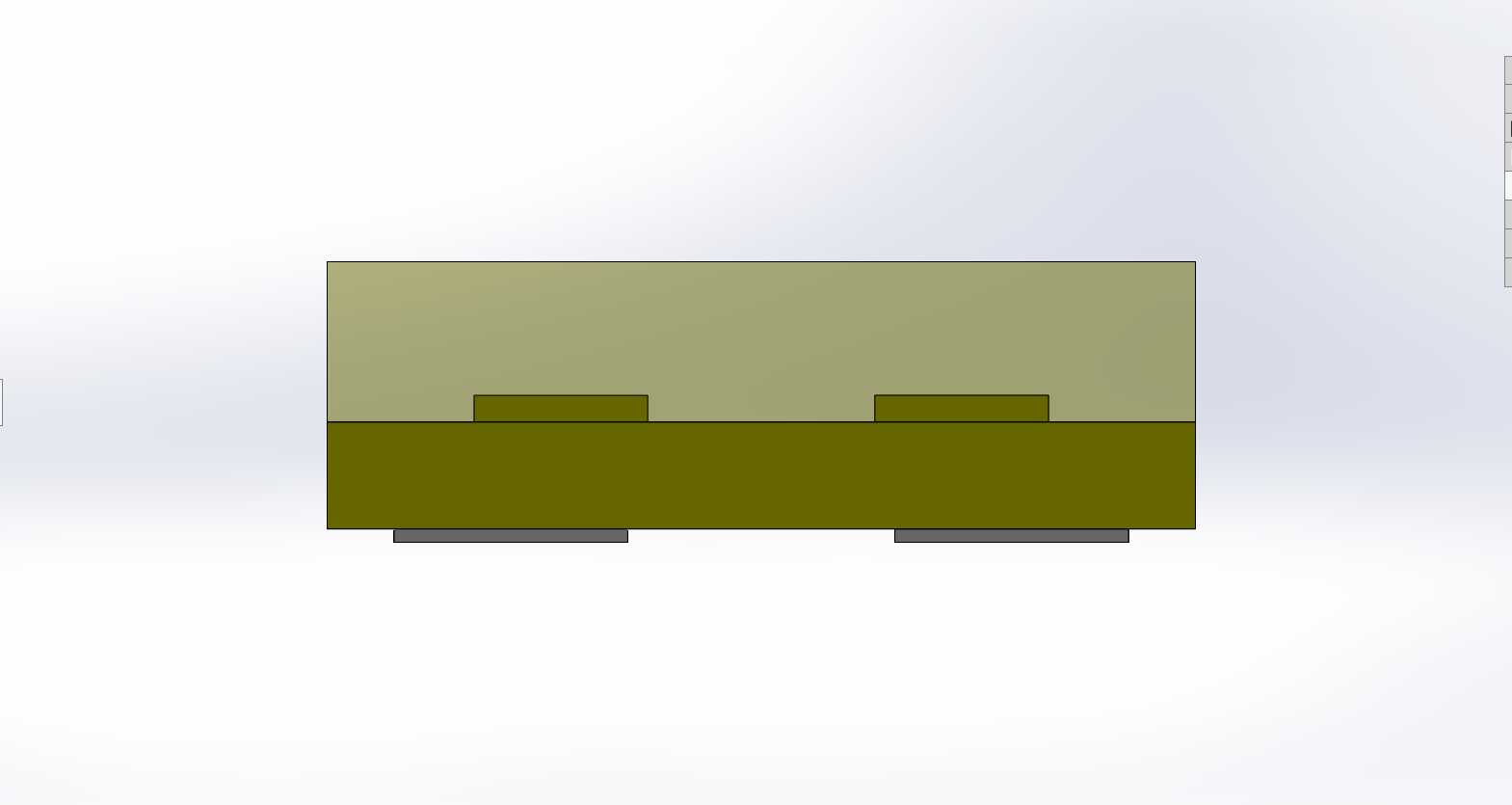

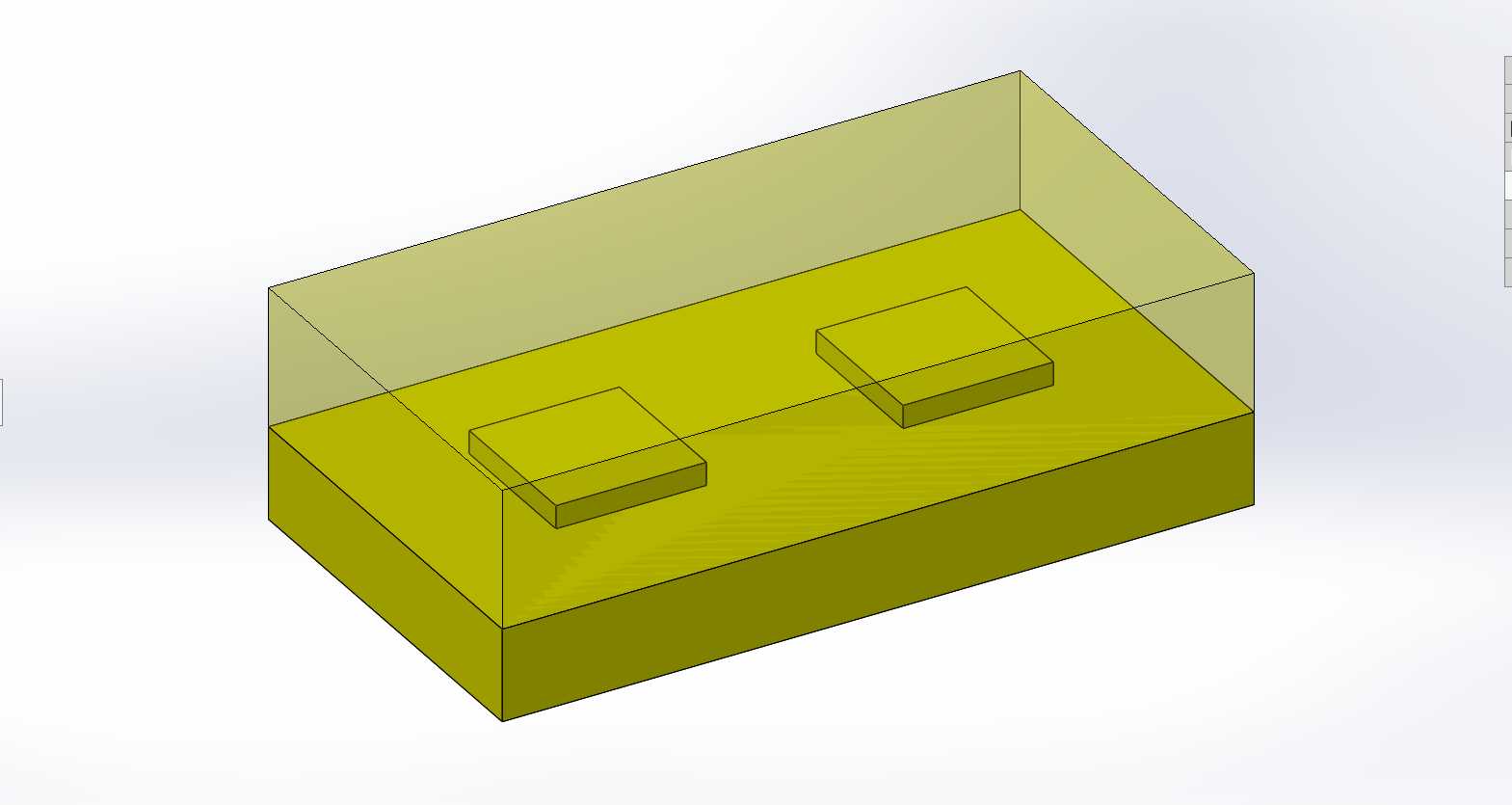

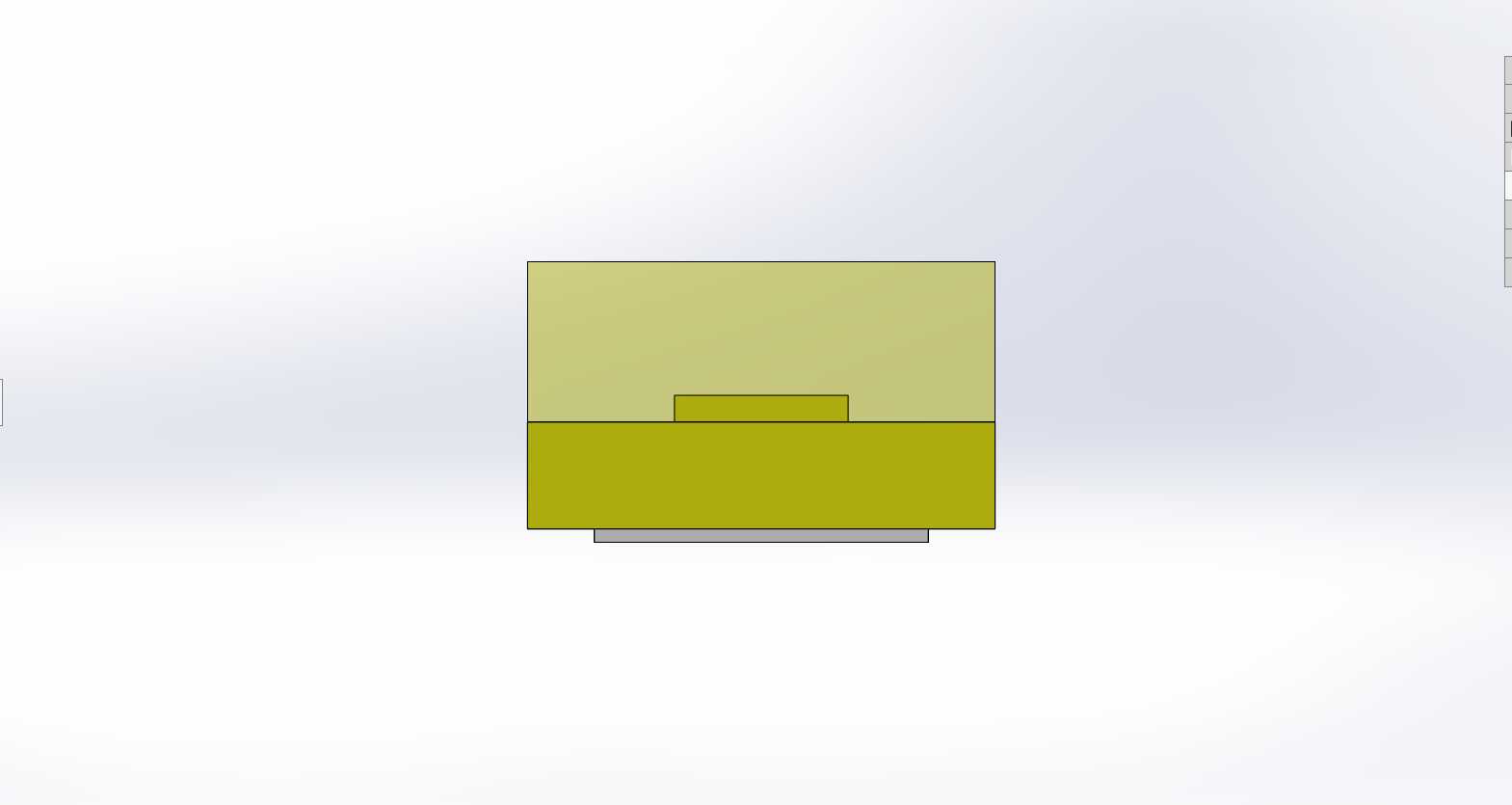

　　在做消费类电子内部光源布局、工业设备状态指示模块设计时，这类贴片封装的发光元件是绕不开的选型对象，很多刚入行的结构工程师容易只关注光电参数，忽略封装本体的三维尺寸与安装边界，导致后期PCB贴片、外壳透光孔对位出现干涉问题。这个模型还原的是小尺寸表贴封装LED的完整结构，包含外部透明封装壳体、内部发光芯片基座、引脚焊接区域的全部几何特征，建模时严格按照实际元件的公差带做了尺寸约束，透明外壳的拔模角度、基座与壳体的配合间隙都和量产实物保持一致，能直接导入PCB布局软件做干涉检查，也可以用于设备装配仿真时的光源位置模拟。

　　从实际应用场景来看，这类封装的LED多用于小型化电子设备的内部状态指示，比如路由器端口状态灯、工控模块运行指示灯、小型穿戴设备的提示光源，也有部分会用在紧凑型照明模组的次级发光单元上。设计这类元件的三维模型时，首先要明确安装边界：元件底部的焊盘尺寸要和标准SMT工艺的钢网开孔尺寸匹配，不能出现焊盘偏移导致的贴片虚焊问题；外部透明封装的高度要严格控制，避免和上方的透光面罩、外壳结构产生挤压，很多超薄设备的内部堆叠空间只有不到1毫米，元件高度超差0.1毫米就会导致外壳装配后出现顶白、透光不均匀的问题。

　　模型的结构拆分上，做了透明外壳与内部基座的独立实体划分，在做光学仿真时可以单独给透明外壳赋予透光材质参数，给内部基座赋予阻焊材质属性，不需要再额外拆分几何体。引脚部分的建模还原了实际贴片元件的引脚弯折角度，焊接后的焊锡浸润区域也做了示意性的结构预留，在做DFM可制造性检查时，可以直接模拟回流焊过程中元件的偏移量，评估焊接良率。不同于直插式LED，表贴封装的元件没有长引脚，抗振动性能更好，适合在有一定振动工况的工业设备上使用，建模时也考虑了这部分应用需求，壳体与基座的结合处做了贴合实际的密封结构示意，能满足基础的防尘要求。

　　很多工程师在做设备面板的指示灯设计时，往往直接调用简化的方块模型代替LED，导致后期开模后发现灯光偏移、透光孔漏光的问题，这个精细模型可以直接用于透光结构的光路模拟，调整外壳透光柱的位置和角度时，能精准对应发光芯片的中心位置，避免出现灯光偏色、亮度不均的问题。另外模型的安装基准面设置在元件底部的焊盘平面，和SMT贴片时的定位基准保持一致，导入装配体时不需要额外调整基准坐标，能直接匹配PCB板的安装面，减少装配定位的工作量。

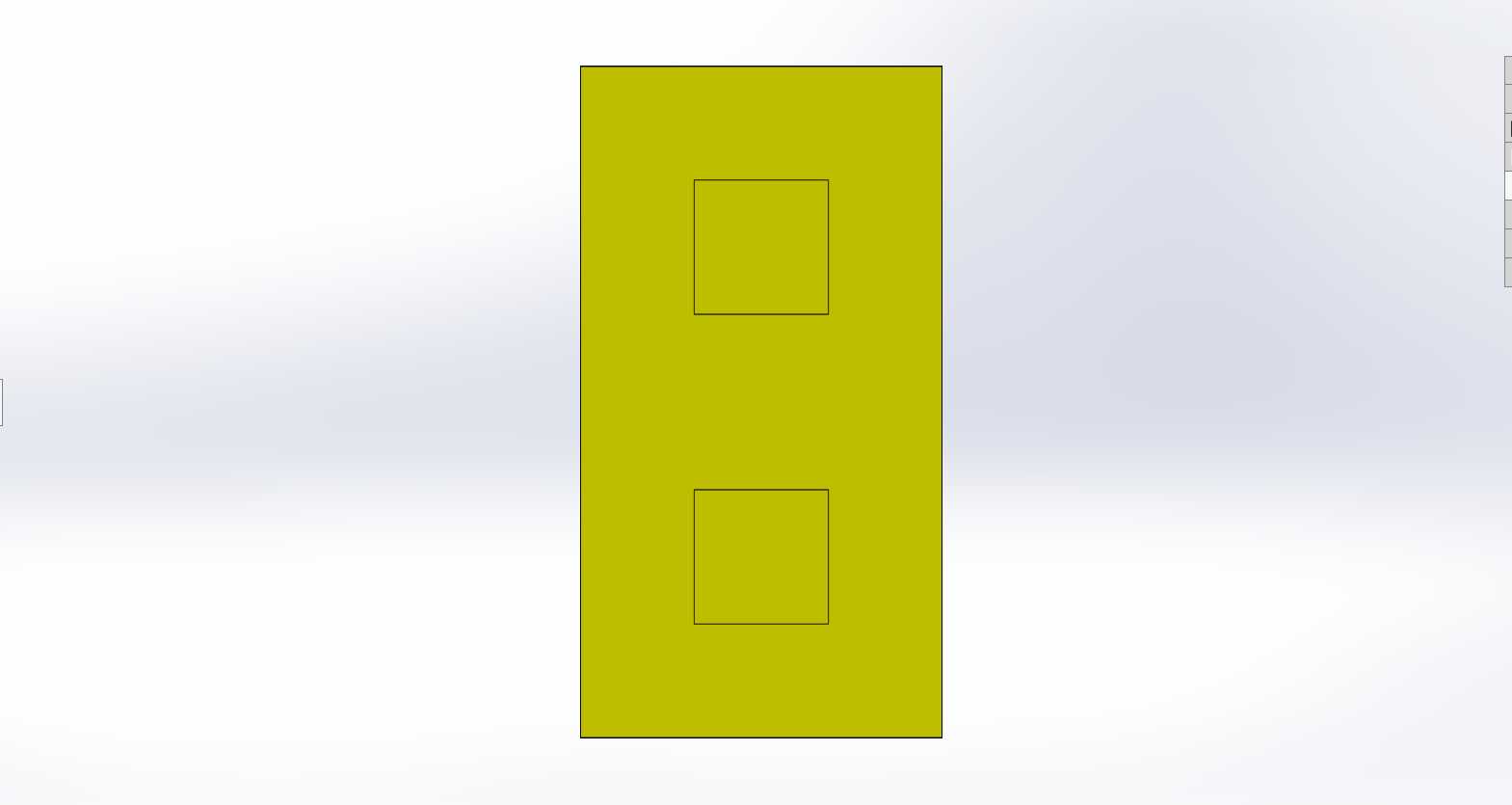

　　从结构设计的细节来看，透明外壳的边缘做了微小的倒角处理，和量产元件的注塑工艺特征一致，没有出现尖锐的直角结构，避免在装配过程中刮伤周边的导线或者绝缘层。内部两个发光芯片的位置按照实际元件的排布做了还原，在做双芯片混光设计的仿真时，可以直接调用这两个芯片的位置作为光源原点，不需要重新测量定位。整体模型的几何特征没有做过度简化，所有和装配、制造相关的尺寸都保留了公差余量，既能满足结构干涉检查的精度要求，也不会因为模型过于复杂导致装配体卡顿，适合在大型设备的整体装配仿真中使用。
