弹簧式接触探针精密结构设计

　　这类弹簧接触探针是电子测试、电连接场景里的核心接触部件，日常在ICT在线测试台、FPC功能测试治具、半导体封装测试工位、电源模块信号转接结构上都能见到它的身影，核心作用是在两个相对独立的导电结构之间建立稳定的低阻导通路径，同时抵消对接过程中的装配公差、行程偏差，避免硬接触带来的结构磨损或接触失效。

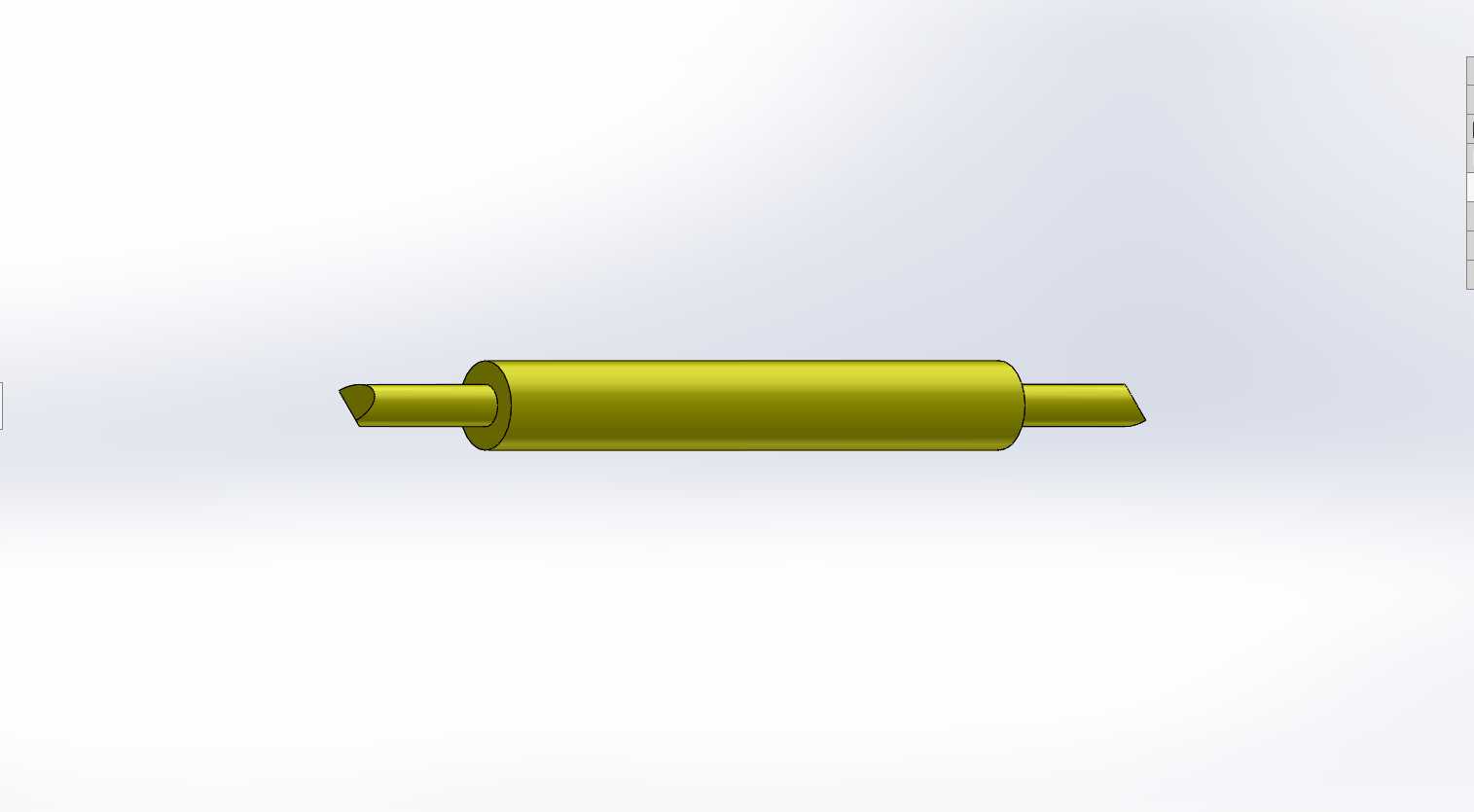

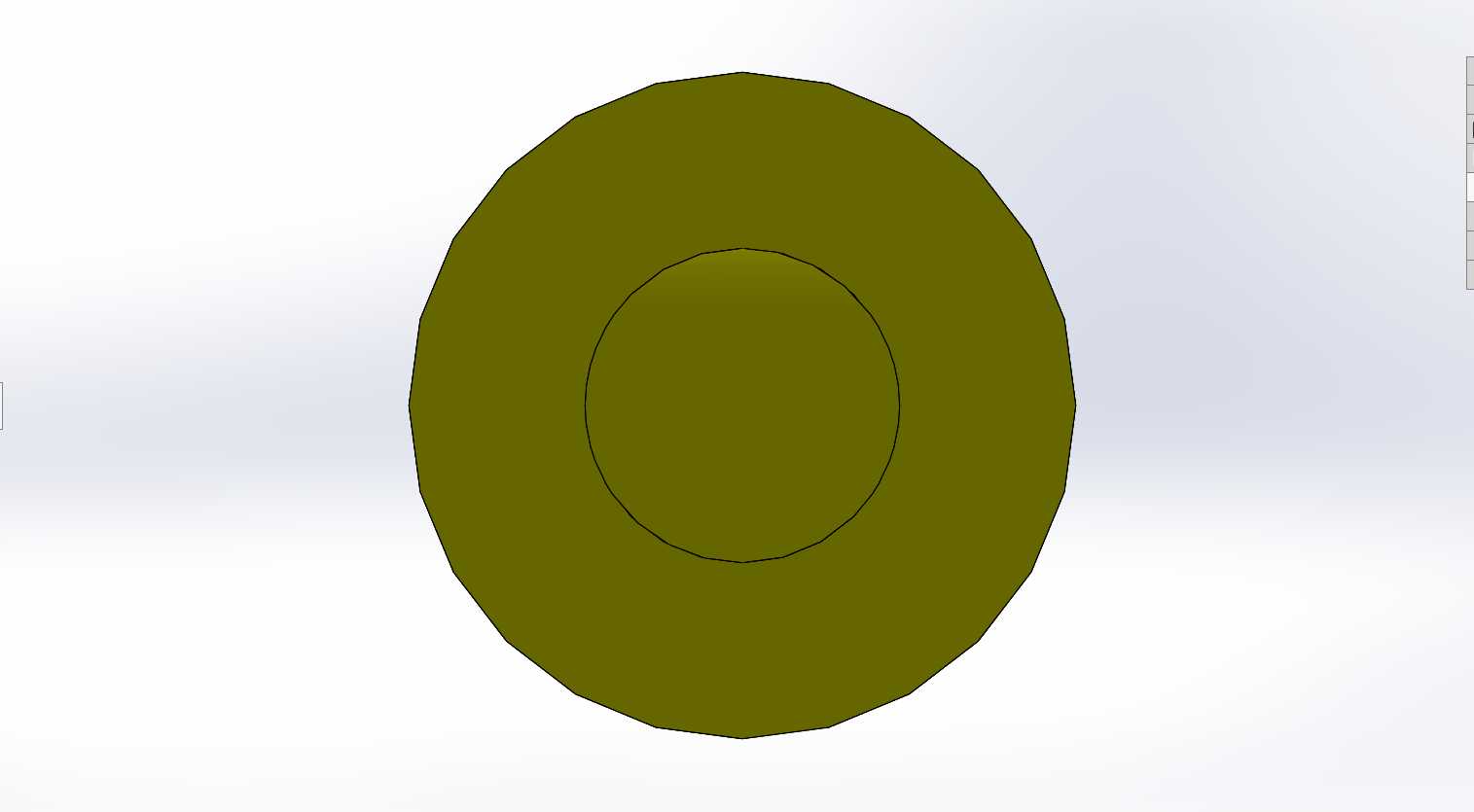

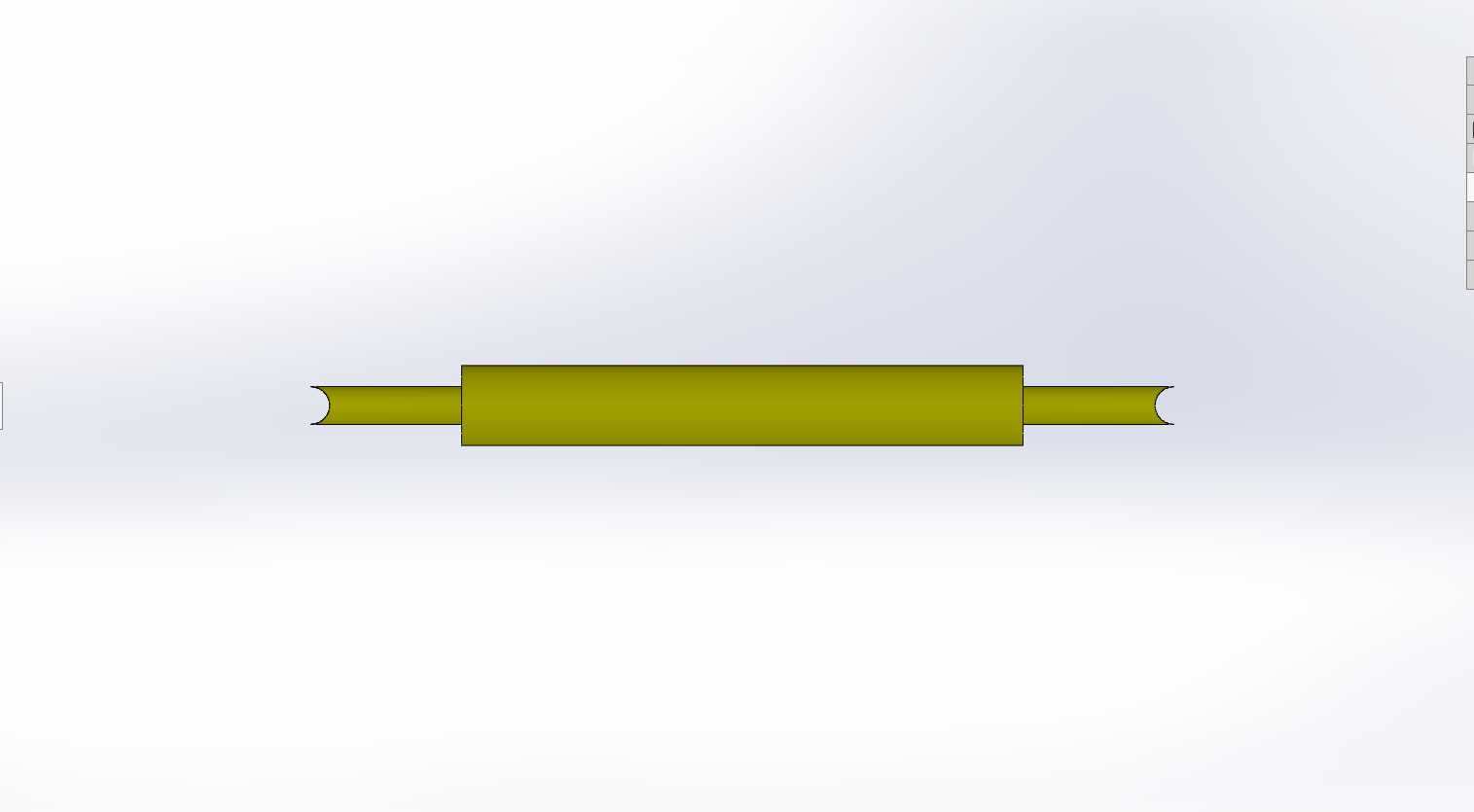

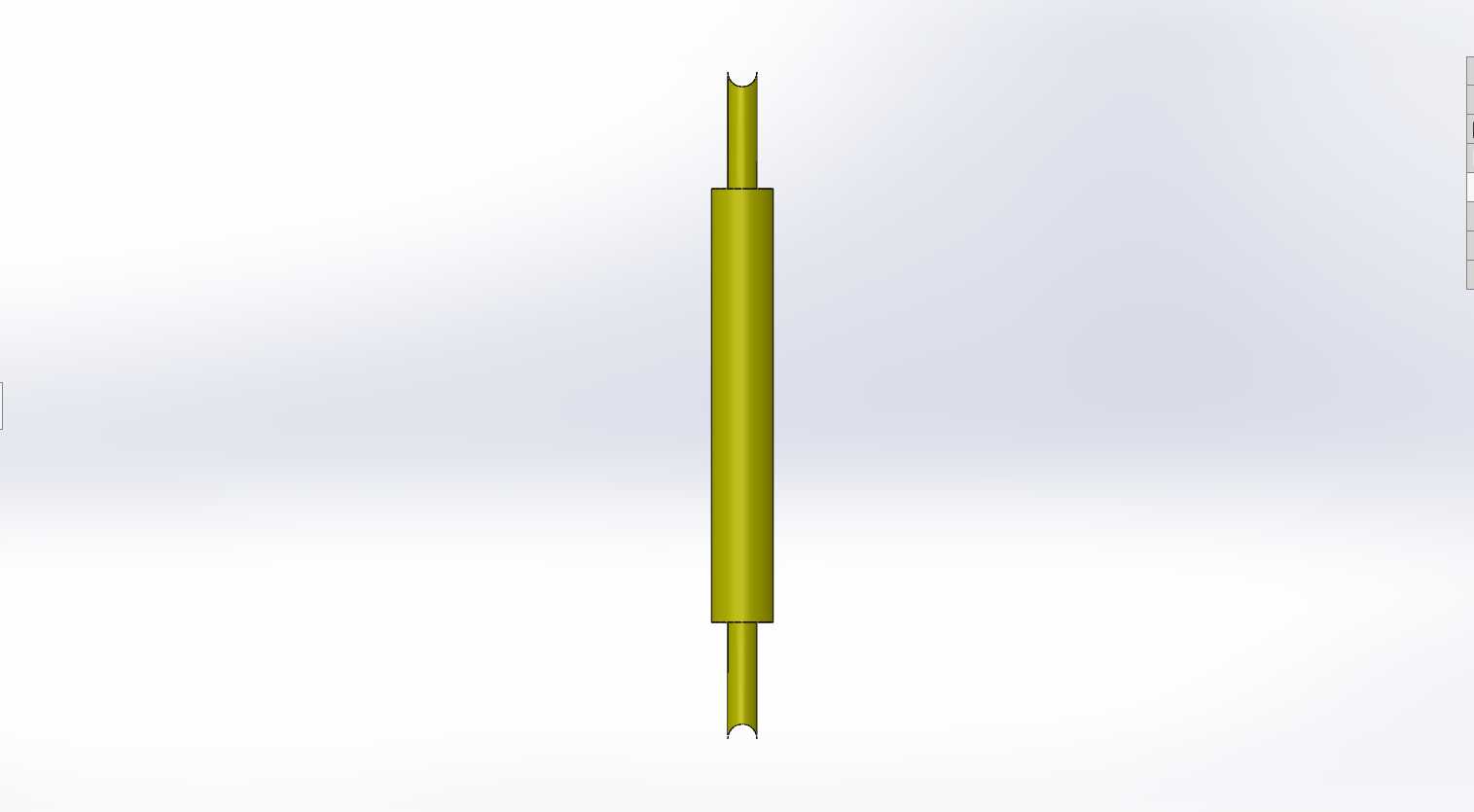

　　从结构设计逻辑来看，这款探针采用两端伸出的轴式结构，中间为等直径的主体圆柱段，作为探针装配时的定位基准，装配时主体段与安装孔的配合公差通常控制在H7/g6区间，既保证探针可以在孔内顺畅滑动，又不会出现径向晃量过大导致的接触偏斜。两端的接触头做了斜切收口处理，这种端头设计一方面可以在对接时刺破接触表面的氧化层、油污层，降低接触电阻，另一方面斜切面可以引导探针顺利进入对接点位，避免硬顶造成的端头变形。

　　实际选型应用时，首先要明确安装边界：探针主体的外径决定了安装板的开孔尺寸，两端伸出的初始长度决定了有效工作行程，通常这类探针的有效压缩行程控制在总伸出长度的30%-40%，既保证足够的接触压力，又不会因为压缩量过大导致内部弹簧过载失效。内部弹簧的弹力参数是设计核心，弹力过小会导致接触电阻波动，在振动工况下容易出现瞬断；弹力过大则会磨损对接的接触焊盘，甚至顶弯PCB板上的细引脚，常规测试场景下的探针接触压力一般控制在30g-80g区间，大电流导通场景会适当提升弹力来降低接触阻值。

　　从功能特性上看，这款探针的通体导电结构采用铜合金基材加工，表面做镀金处理，镀层厚度根据使用场景调整，普通测试场景镀金层厚度0.5μm即可满足防氧化需求，高可靠长寿命场景会将镀层提升到2μm以上，降低长期使用后的接触电阻漂移。内部弹簧采用不锈钢丝绕制，避免长期压缩后出现应力松弛，保证探针在数万次循环接触后依然能保持稳定的接触压力。

　　在治具结构设计中，这类探针通常成阵列排布，安装在绝缘的电木或者FR4固定板上，尾部通过焊线或者对接针套连接到测试回路，设计时需要给每根探针预留足够的滑动间隙，同时在探针尾部设置限位结构，避免探针被弹簧顶出安装孔。针对电源变压器类产品的测试场景，这类探针需要通过数安培的工作电流，因此会适当加大探针的导体截面积，降低探针自身的导通压降，避免大电流下探针发热影响测试精度。

　　建模过程中需要重点关注几个配合尺寸：主体圆柱的同轴度要控制在0.01mm以内，否则探针滑动时会出现卡滞；两端接触头的斜切角度通常在30度到45度之间，角度过大会降低破氧化层的能力，角度过小则会降低端头的结构强度，容易在多次对接后出现卷边；内部弹簧的中径、线径、有效圈数要和探针的内孔尺寸匹配，保证弹簧压缩过程中不会出现偏磨，避免弹力出现非线性变化。

　　实际生产装配中，探针的组装采用压合收口工艺，将端头、弹簧、主体装配完成后，对主体两端的收口位置做微压处理，既保证端头不会被弹簧顶出，又不影响端头的轴向滑动。表面处理完成后需要逐支测试接触电阻，常规要求接触电阻小于20毫欧，大电流型号要求小于10毫欧，同时要做弹力测试，保证同批次探针的弹力偏差控制在±10%以内，避免阵列排布时出现个别探针接触不良的问题。

　　在设备维护层面，这类探针属于易损件，长期使用后端头会出现磨损、积碳，接触电阻上升到阈值后就需要更换，因此设计时要保证探针的可更换性，安装孔采用通孔设计，从治具背面就可以顶出旧探针，装入新探针，不需要拆解整个治具结构，降低设备维护的时间成本。针对有振动的测试工位，还会在探针安装孔内增加阻尼胶圈，吸收振动带来的探针微动，避免出现瞬断问题。
