三针式电气连接固定针座结构设计

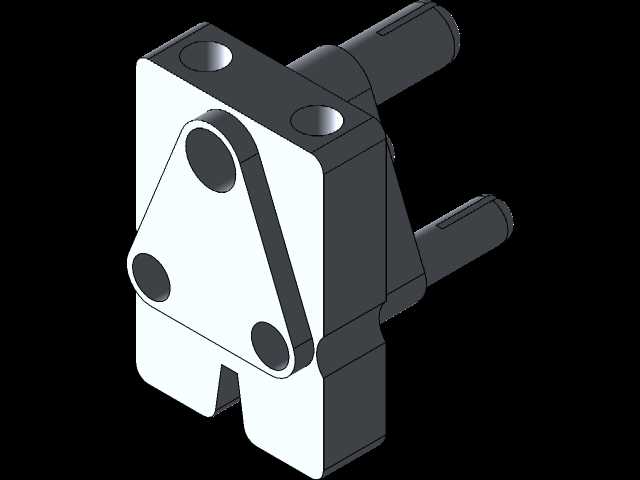

　　这款三针座主要应用于电源变压器的次级输出接线环节，是板载式电源模块、小型工频变压器与外接线路实现可靠电气连接的核心结构件，在小功率AC-DC电源模块、墙面安装式电源适配器、低压工控供电模组中都能见到这类结构的身影，它承担着导电插针定位、外部插拔力承载、内部绕组接线端固定的多重作用，避免变压器引脚直接受力导致绕组断线、焊盘脱落的常见失效问题。从结构设计逻辑来看，主体采用绝缘基座加金属插针的分体式组合思路，基座部分选用耐温阻燃的工程塑料材质，正面的三角区域是与适配插头配合的定位面，三个圆形沉孔分别对应三根导电插针的安装位，三角排布的插针布局可以实现防呆设计，避免反插导致的电源极性接反问题，同时三角结构本身具备更好的抗扭转性能，在插头反复插拔的过程中，基座受力更均匀，不会出现单根插针歪斜、基座开裂的情况。

　　基座背部延伸出的两根圆柱凸台是安装定位柱，对应PCB板或者变压器骨架上的两个定位孔，装配时可以直接插入定位孔实现预固定，不需要额外治具夹持就能完成焊接或者卡扣装配，大幅提升产线装配效率；基座正面上方的两个圆形通孔是螺丝过孔，用于将整个针座锁紧固定在变压器骨架或者设备壳体上，安装孔的位置避开了内部插针的走线空间，螺丝锁紧时不会挤压到插针或者内部接线，同时两个安装孔的中心距经过匹配校核，和市面上主流的38mm间距电源适配器壳体安装位完全兼容，不需要额外修改壳体模具就能直接替换同规格的老旧针座。

　　在安装边界尺寸上，这款针座的整体厚度控制在18mm以内，插针伸出基座背面的长度为6mm，刚好可以穿过1.6mm厚度的标准FR-4 PCB板后预留3.5mm的焊锡高度，不会因为插针过长导致焊盘连锡，也不会因为插针过短导致焊接强度不足；正面插针的伸出长度为12mm，插针直径为2.3mm，适配国标两孔加接地孔的通用电源插头夹持力要求，插拔寿命可以达到5000次以上，插针表面做镀镍处理，避免长期使用后氧化导致接触电阻过大、接头发热的问题。

　　基座侧面的缺口结构是内部绕组引线的走线槽，变压器次级绕组的漆包线可以直接通过这个缺口引入到插针的尾部焊接位，不需要额外弯折引线，减少漆包线弯折导致的绝缘层破损风险，同时走线槽的宽度为3mm，可以同时容纳3根0.8mm线径的漆包线穿过，满足小功率变压器最大10A电流的载流接线需求。在实际选型应用中，这类针座通常适配5-60W功率范围的电源变压器，相比直接将插针注塑在变压器骨架上的一体化设计，这种分体式针座的通用性更强，当变压器骨架尺寸调整时，只需要修改针座安装定位柱的间距就能适配，不需要重新开骨架的注塑模具，能大幅降低小批量定制电源的开发成本；同时分体式结构的插针可以单独做镀层处理，不需要在骨架注塑时承受高温，避免插针镀层氧化变色的问题，成品的外观一致性更好。设计过程中需要重点关注插针与基座注塑的结合力，插针的滚花位置设置在基座内部的包覆段，通过滚花增加塑料与金属插针的抱紧力，保证插拔时插针不会被拔出基座，经过拉拔力测试，单根插针的轴向拉拔力可以达到80N以上，完全满足日常使用的拉扯受力要求；基座的边角位置全部做了R0.5的圆角处理，避免装配时锋利的边角划伤操作人员的手部，也减少塑料件尖角位置的应力集中，降低跌落测试时基座开裂的概率。
