MICROLYS K282/7点式打印组件结构设计

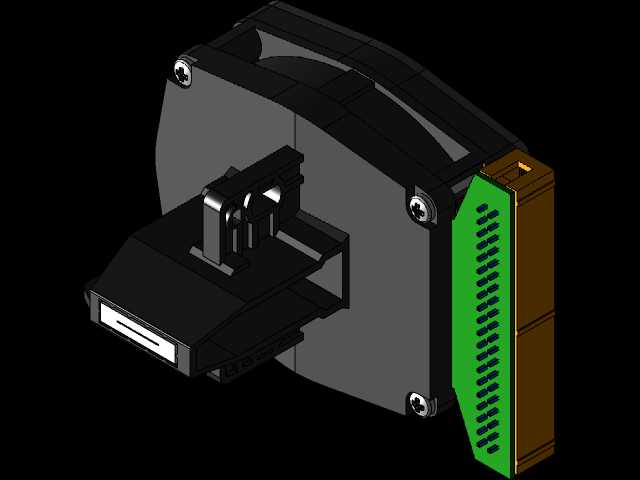

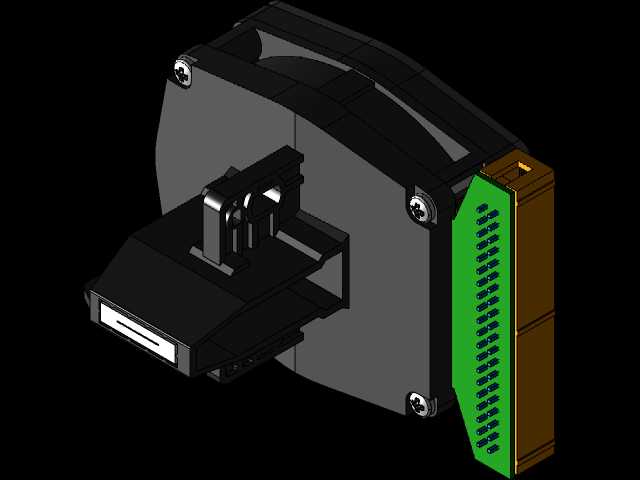

　　在工业标识打印、嵌入式设备数据输出场景中，这类集成式点式打印组件常被整合进控制柜、智能终端、工业检测设备内部，作为现场数据硬拷贝输出的核心执行单元，区别于通用桌面打印设备，这类组件需要在紧凑安装空间内完成走纸、击针、信号传输、供电适配的全功能集成，同时要适配工业场景下的振动、温湿度波动工况，对结构集成度的要求远高于民用打印部件。从结构设计逻辑来看，该组件将电源变压模块、28针击发驱动单元、走纸机构、接线端子做了一体化整合，右侧绿色多针接线端采用直插式排布，针脚间距遵循工业接线通用标准，相邻针脚做了防错位凸台设计，避免现场接线时出现针脚错接导致的驱动信号紊乱；变压模块部分采用封闭金属壳体包裹，四角用十字盘头螺丝做紧固密封，壳体边缘做了折边咬合结构，既可以屏蔽内部电路的电磁干扰，避免击针动作时的脉冲信号影响周边工控元件，也能阻挡车间环境内的粉尘、切削液雾侵入电路部分，延长组件在复杂工况下的使用寿命。

　　走纸机构部分前置了出纸导槽，导槽边缘做了圆弧过渡处理，避免热敏纸或普通打印纸走纸时出现卡纸、折边问题，导槽下方预留了纸卷安装的卡扣位，不需要额外加装固定支架就可以完成纸卷的快速更换，适配现场运维的快拆需求。安装边界方面，组件整体采用侧装式固定结构，背部预留了两个标准导轨卡扣位，可以直接卡装在DIN标准电气导轨上，也可以通过壳体四角的沉头孔做螺丝固定，两种安装方式不需要额外加工转接件，适配不同控制柜的内部布局需求；整体外轮廓的突出尺寸控制在合理范围，不会和柜内其他断路器、接线端子排产生安装干涉，接线端的朝向和走纸口的朝向做了90度错位设计，既方便运维人员在柜门前完成接线操作，也能让打印纸直接从柜体预留的出纸口伸出，不需要额外增加走纸导向通道。

　　功能特性上，28个击针点采用矩阵式排布，单次击发可以完成单行字符的点阵打印，打印针的驱动行程经过校准，既保证打印痕迹清晰，也避免行程过大导致的针体磨损过快；集成的电源变压单元可以直接适配工控系统常见的直流供电电压，不需要额外外接电源转换模块，减少了柜内的布线节点，降低了线路故障的概率。在实际选型应用中，这类组件常被用在工业设备的运行日志打印、检测数据现场输出、票据凭证打印场景，比如生产线的质检工位、电力柜的故障记录终端、自助设备的凭证输出模块，结构设计上充分考虑了工业现场的安装便利性和运维效率，所有易损件都采用模块化快拆设计，不需要整体拆解组件就可以完成打印针、走纸胶辊的更换，降低了后期维护的时间成本。

　　壳体的材质选用阻燃级工程塑料搭配金属屏蔽罩，兼顾绝缘性能和结构强度，在接线端的旁侧预留了状态指示灯的安装位，可以直观反馈组件的供电、故障、缺纸状态，不需要外接额外的指示元件。从建模细节来看，各个部件的装配间隙都按照实际生产公差做了预留，螺丝孔位的沉头深度、卡扣的配合过盈量都符合注塑件和钣金件的加工工艺要求，没有出现无法开模或者装配干涉的结构问题，接线针脚的排布间距、导轨卡扣的尺寸都严格遵循现有工业标准，可以直接导入装配体做布局验证，不需要额外调整安装尺寸。
