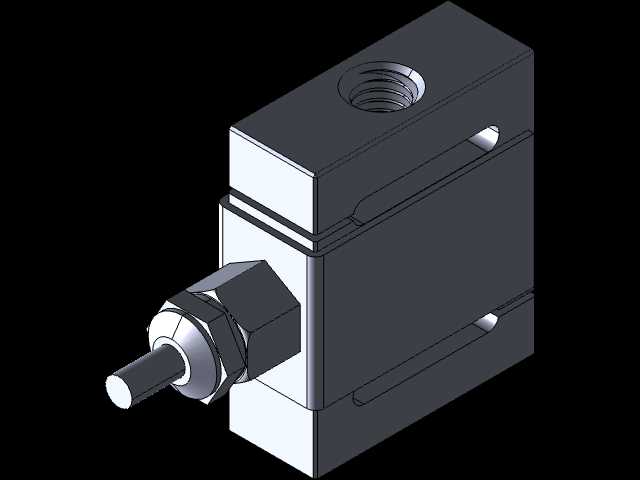

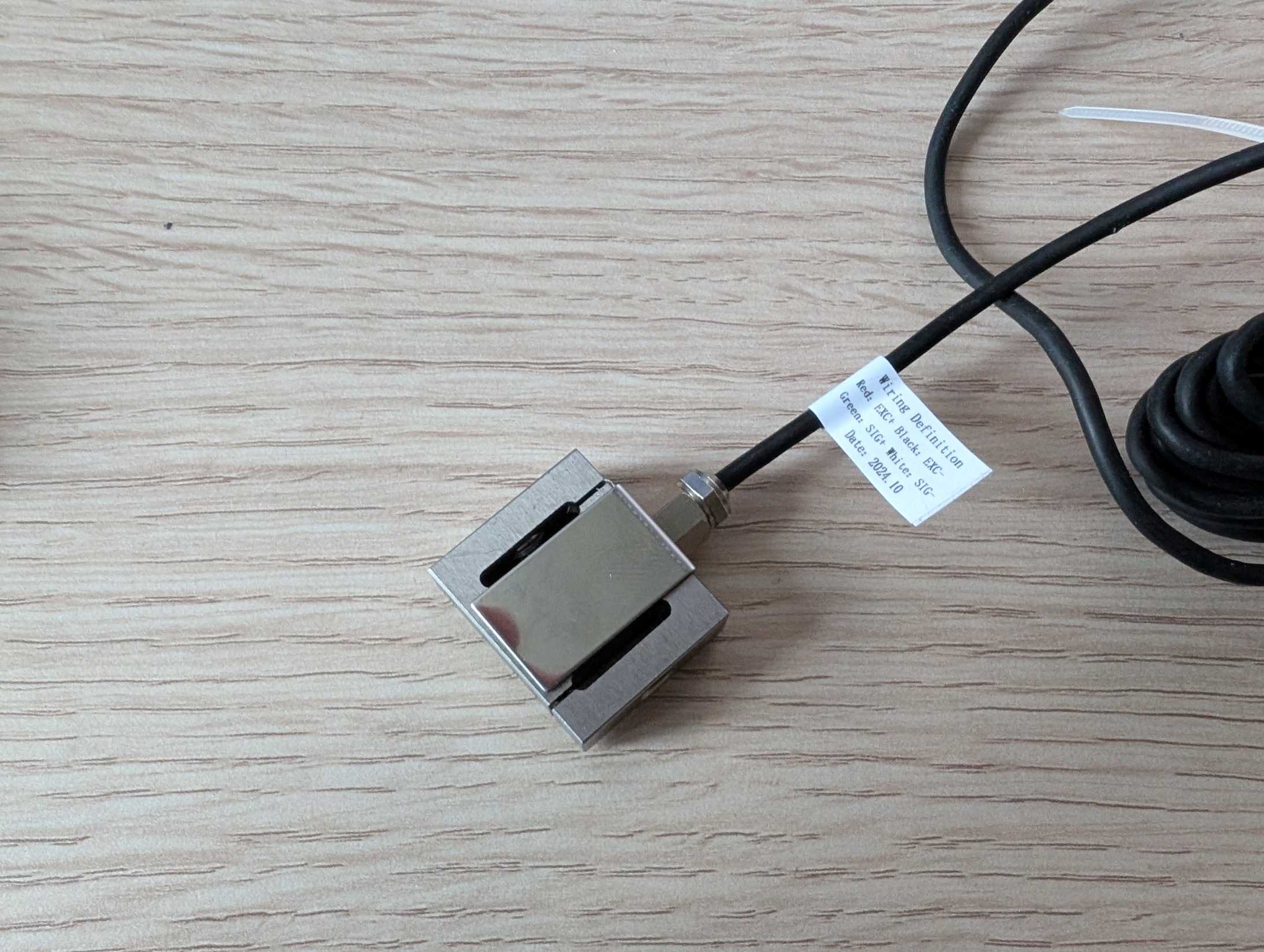

STCELLS LA-S1 10kg微型S型称重传感器

　　这款S型拉压双向测力元件，在小量程测力场景里的适配性极强，日常做小型自动化装配线的压装力校验、桌面级测力台搭建、小型配料设备的重量反馈、甚至是科研实验台的微小力值采集都能用到，相比大量程同结构传感器，它的体积控制得非常紧凑，不会占用过多安装空间，很适合对安装尺寸有严格限制的紧凑设备布局。从结构设计来看，它采用经典S型剪切梁受力结构，弹性体选用一体化加工的合金钢材，整体没有多余拼接结构，受力时应变区的形变传递更直接，能有效降低侧向力带来的测量干扰，出线端做了密封加固处理，线缆和弹性体衔接位置有应力释放结构，设备运行中产生的小幅振动不会拉扯线缆根部导致断线或者密封失效，表面做了镀镍防腐处理，在普通工业车间的多尘、轻度潮湿环境下长期使用也不会出现表层锈蚀影响精度的问题。

　　安装接口采用标准M6螺纹，上下两端的螺纹孔同轴度控制在合理公差范围内，安装时只要保证两端受力方向和传感器轴线重合，就能避免额外的弯矩影响测量数值，安装边界上，传感器本体的方形轮廓边长不到30mm，厚度方向尺寸也控制在10mm级别，安装时预留的操作空间不需要太大，哪怕是安装在狭小的工装夹具内部，也不会和周边的结构件产生干涉，配套的出线是带屏蔽层的四芯线缆，能有效抵御工业现场的电磁干扰，输出的毫伏级信号稳定性更好，不会因为周边变频器、伺服电机的电磁辐射出现数值跳变。

　　实际选型使用的时候要注意，它的额定量程是10kg，也就是最大可测100N左右的拉压力，过载能力一般在150%额定载荷以内，安装时不要用蛮力敲击传感器本体，避免弹性体产生不可逆的形变导致零点漂移，固定两端的加载杆时，要尽量选用和螺纹匹配的标准紧固件，不要过长的螺杆拧入螺纹孔，避免顶到弹性体内部的应变区造成损坏。在三维建模阶段做设备布局时，要提前预留好线缆的弯曲半径，这款传感器的出线直径在4mm左右，线缆弯曲半径不要小于线缆直径的5倍，避免长期弯折导致内部线芯断裂，同时要注意传感器的受力方向，S型结构的传感器拉压受力都是沿着中心轴线方向，安装时不要让它承受径向的剪切力，否则不仅测量误差会变大，还可能直接损坏弹性体。这类小量程S型传感器相比悬臂梁式的小量程传感器，拉压双向测量的对称性更好，不管是测拉力还是测压力，线性度表现都比较均衡，做小型拉力试验机、按键手感测试工装、微小零件的重量分拣设备的时候，选这类结构的传感器会比单向受力的悬臂梁传感器适配性更强，建模的时候可以直接把传感器的安装孔位作为受力点的定位基准，周边预留出调整垫片的空间，方便后期现场安装时微调传感器的水平或者垂直位置，保证受力轴线重合。

　　从结构细节来看，弹性体的应变区位置做了局部减薄处理，在保证整体结构强度的前提下，让额定载荷下的形变量控制在合理区间，既保证了测量灵敏度，又不会因为形变量过大导致结构疲劳，表面的应变片粘贴位置做了密封防护，用专用密封胶覆盖，能阻挡粉尘、水汽侵入应变片区域，避免应变片受潮后阻值漂移影响测量稳定性。在做设备的三维装配时，传感器两端的连接件要做同轴度校验，最好选用带关节轴承的连接头，用来抵消安装时的微小同轴度误差，避免额外的附加力影响测量精度，不要用刚性硬连接直接把传感器两端锁死在安装架上，否则设备运行时的结构热胀冷缩、安装架的微小形变都会直接作用在传感器弹性体上，导致零点偏移甚至过载损坏。
