带橡胶底电镀外观机架支撑塑料脚

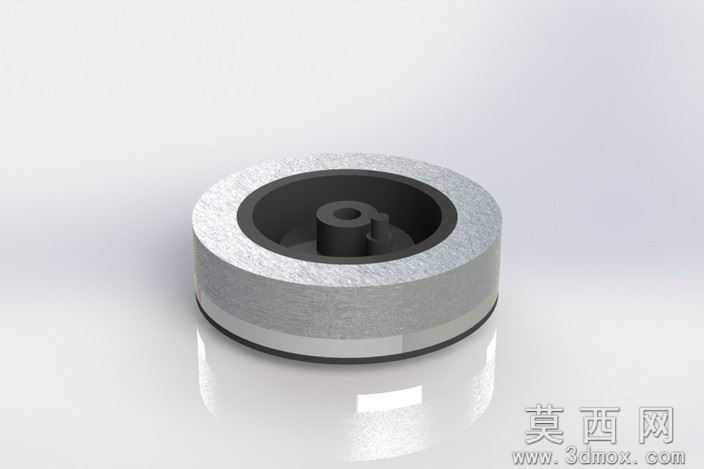

本模型采用SolidWorks2012版本完成全参数化三维建模，建模过程遵循自底向上的装配设计逻辑，先拆分各功能部件完成独立零件建模，再通过同轴心、重合、距离等标准配合完成整体装配，确保各部件装配关系符合实际生产装配逻辑，无干涉错位问题。建模阶段针对塑料脚的核心结构做了精准还原：内部设置带中心定位孔的凸起安装柱，用于和机架上的螺钉完成锁紧定位，实现单一定位的安装需求，避免安装时出现偏移错位；主体承托部分采用硬质工程塑料结构，保证支撑强度；底部嵌套环形橡胶底垫，建模时还原了橡胶垫与塑料主体的嵌合卡槽结构，确保两者结合紧密无松动；外侧包覆电镀金属外观层，建模时单独拆分外观层实体，还原电镀层的包覆边界与厚度，兼顾外观质感与结构合理性。材质与渲染阶段，针对不同部件的材质特性做了精细化参数调整：硬质塑料主体设置为哑光深灰工程塑料材质，调整粗糙度参数模拟注塑件的细微磨砂质感；底部橡胶垫设置为高阻尼黑色橡胶材质，提升粗糙度数值还原橡胶的防滑哑光质感，同时添加轻微的凹凸纹理模拟橡胶表面的细微防滑纹路；外层电镀金属外观层设置为亮面镀铬材质，调整金属度、反射率与环境光遮蔽参数，模拟电镀层的高反光镜面效果，还原金属镀层的冷冽质感。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出主体的立体轮廓与电镀层的高光反射带，辅助光源从另一侧补光消除暗部死黑，底部添加反光板模拟光滑台面的倒影效果，提升渲染图的真实感与质感表现。设计思路上，这款塑料脚聚焦机架类设备的支撑防滑需求，将螺钉锁紧定位、橡胶缓冲防滑、电镀装饰外观三个核心功能整合为一体，单一定位柱的设计简化了安装流程，降低安装对位难度；底部橡胶垫既可以起到防滑作用，避免设备放置时出现滑动移位，还能缓冲设备运行产生的细微震动，降低震动传递与噪音；外层电镀外观则提升了配件的精致感，适配对外观有要求的设备使用场景。建模过程中所有特征均保留完整参数，可根据实际使用需求调整安装柱尺寸、主体直径、橡胶垫厚度、电镀层厚度等参数，适配不同规格的机架安装需求，模型同时导出STL、STEP、IGES等通用格式，可兼容多款主流三维设计软件，方便后续的工程出图、装配验证、3D打印打样等工作使用。
