号角式音频驱动头安装导波结构

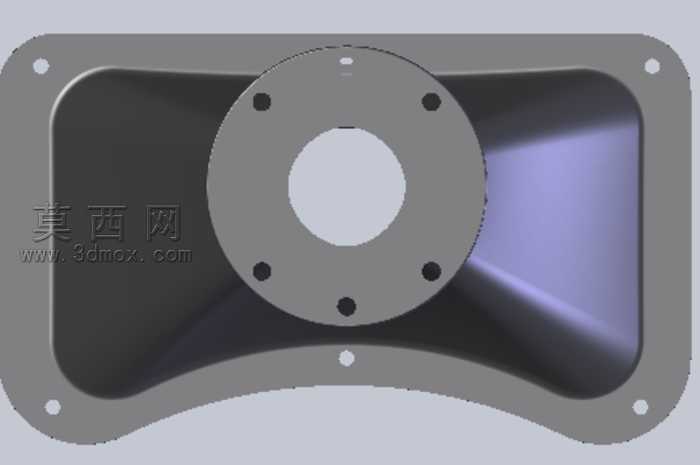

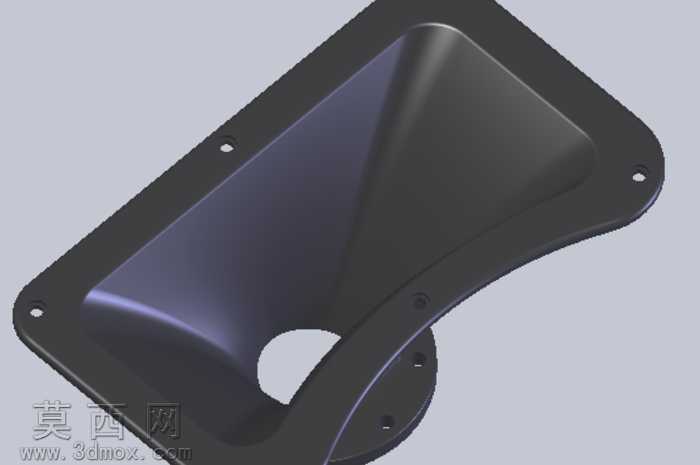

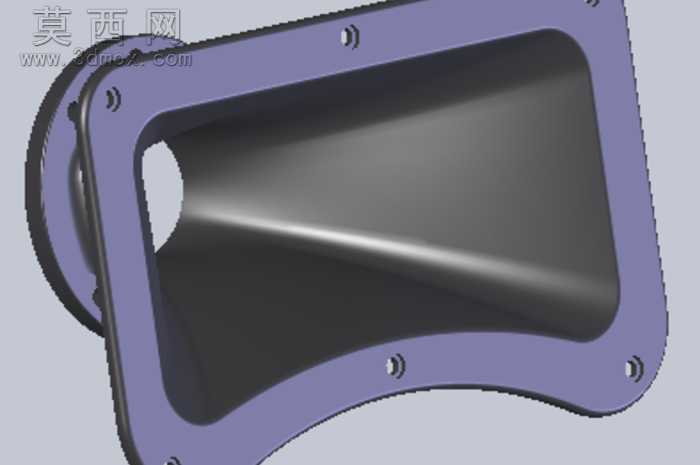

该三维模型为号角式音频设备的导波安装结构，建模阶段采用SolidWorks完成全参数化特征构建，首先以中心驱动头安装位为基准绘制圆形安装法兰草图，法兰上均匀排布6个螺栓安装孔与1个定位销孔，保证驱动单元安装时的同轴度与防呆对位需求，避免装配错位影响声学指向性。主体导波腔体采用变截面曲面放样建模，从中心圆形出声口向外平滑过渡到矩形外沿安装面，曲面过渡处做连续曲率倒圆角处理，消除声阻抗突变的结构棱角，降低声波在腔体内传递时的折射损耗与驻波干扰。外沿安装法兰采用带圆角的矩形轮廓，四个角位预留贯穿安装孔，适配音箱箱体的嵌入式安装需求，法兰与腔体衔接处做加厚拔模处理，既提升结构注塑成型时的脱模便利性，也增强整体结构的抗形变强度。材质渲染阶段，对法兰安装面赋予哑光磨砂工程塑料材质，还原ABS注塑件的细微颗粒质感，对腔体内部曲面赋予半光泽深色吸波材质，模拟腔体内壁的阻尼吸声涂层效果，通过环境光遮蔽渲染突出腔体的曲面过渡层次与安装孔位的深度细节。设计过程中重点考量声学传递路径的顺滑性，从中心驱动头的出声面到外沿号角出口的路径全程做等声程优化，避免不同位置声波传递路径差过大导致的相位干涉问题，同时在法兰与腔体的衔接位置做加强筋结构的隐性处理，在不破坏腔体内部光滑曲面的前提下提升结构刚性，避免大音量工作时结构共振产生的音染。对位结构的设计上，中心法兰的定位孔与外沿安装孔的位置公差严格控制在装配允许范围内，保证该部件与驱动单元、音箱箱体装配时的精准对位，无需额外调整即可保证出声面的水平度与指向角度，整体模型的特征参数可直接用于后续的模具开模与3D打印手板制作，结构细节完整覆盖装配、声学性能、加工工艺的多维度需求。
