创意棘轮式机械传动结构概念设计

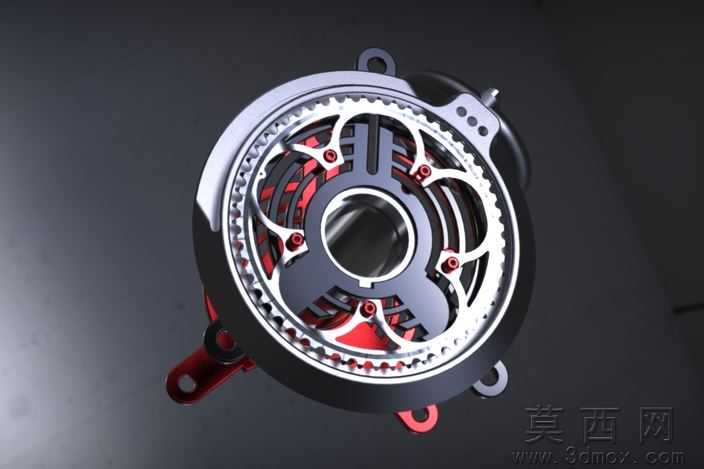

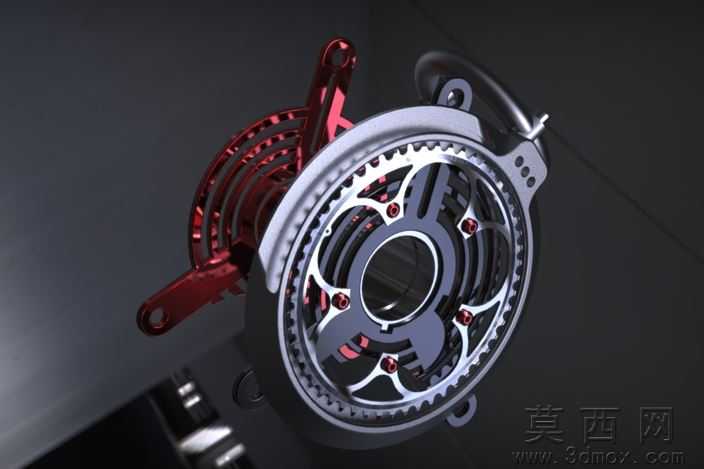

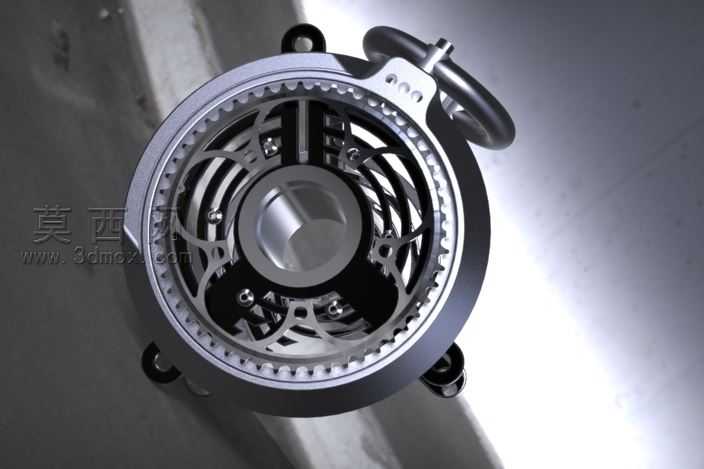

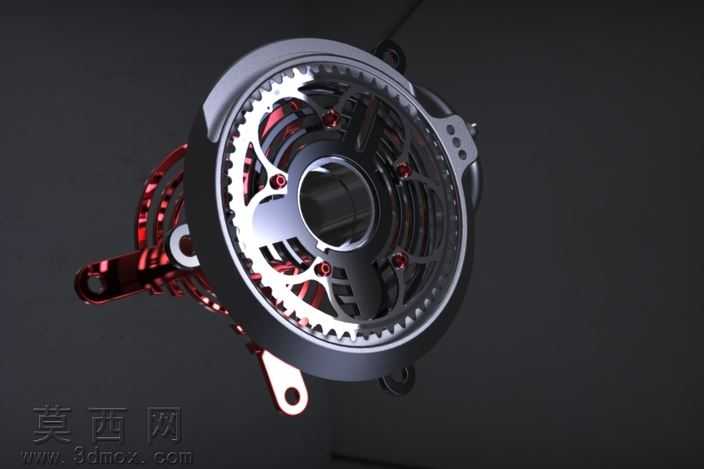

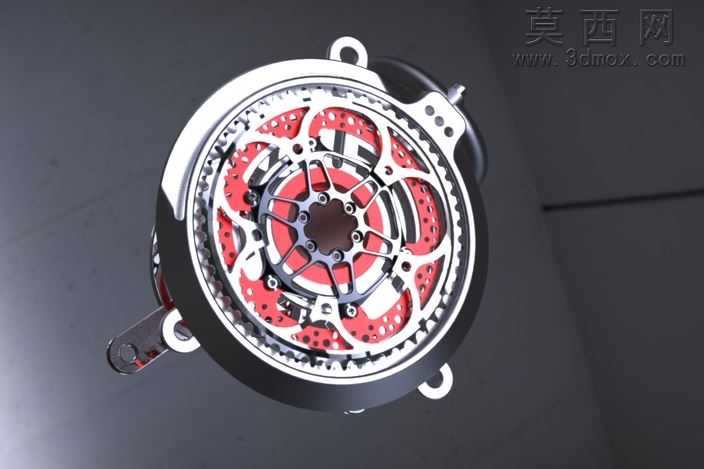

本作品为概念性机械传动结构设计，采用三维建模软件完成全参数化建模，整体围绕棘轮传动核心结构展开创意化设计，在保证机械传动逻辑合理性的基础上融入了极具视觉冲击力的外观造型设计。建模过程中首先完成核心棘轮齿形的参数化绘制，严格遵循棘轮齿形的几何规范，保证齿廓曲线平滑连续，啮合间隙控制在合理范围内，确保传动功能的逻辑可行性。在此基础上对轮体支撑结构进行镂空化设计，通过均匀分布的辐条式支撑结构在保证结构强度的同时大幅降低整体重量，辐条末端设计有红色紧固件装配位，还原真实机械结构的装配逻辑。外层护环采用金属质感设计，建模时对护环边缘做了倒角与圆角过渡处理，避免尖锐棱角带来的违和感，护环侧面预留的安装孔位完全符合机械装配的尺寸规范，可适配对应的固定连接件。渲染阶段采用深色背景突出主体结构，金属材质部分通过调整粗糙度、金属度参数还原亮面镀铬金属的反光质感，红色结构件采用半透明亮面材质模拟高强度工程塑料或阳极氧化金属的视觉效果，中心轴部分做了深色哑光金属处理，与外层亮面结构形成鲜明的材质层次对比。结构设计上在棘轮外侧集成了制动拨爪结构，拨爪与棘轮齿形的啮合位置经过反复调整，保证制动逻辑的合理性，侧面延伸的安装支耳带有标准装配通孔，可实现整体结构的外接固定。整体设计在遵循机械设计基本原理的前提下，对传统棘轮结构做了外观优化与结构整合，将工业机械的功能性与概念设计的视觉美感相结合，既可以作为机械原理教学的演示模型，也可为创意机械产品的外观设计提供参考思路，模型各部件之间保留了合理的装配间隙，可支持后续的运动仿真添加，完整还原棘轮结构单向传动、反向锁止的运动特性。
