环形螺旋弹簧参数化结构设计方案

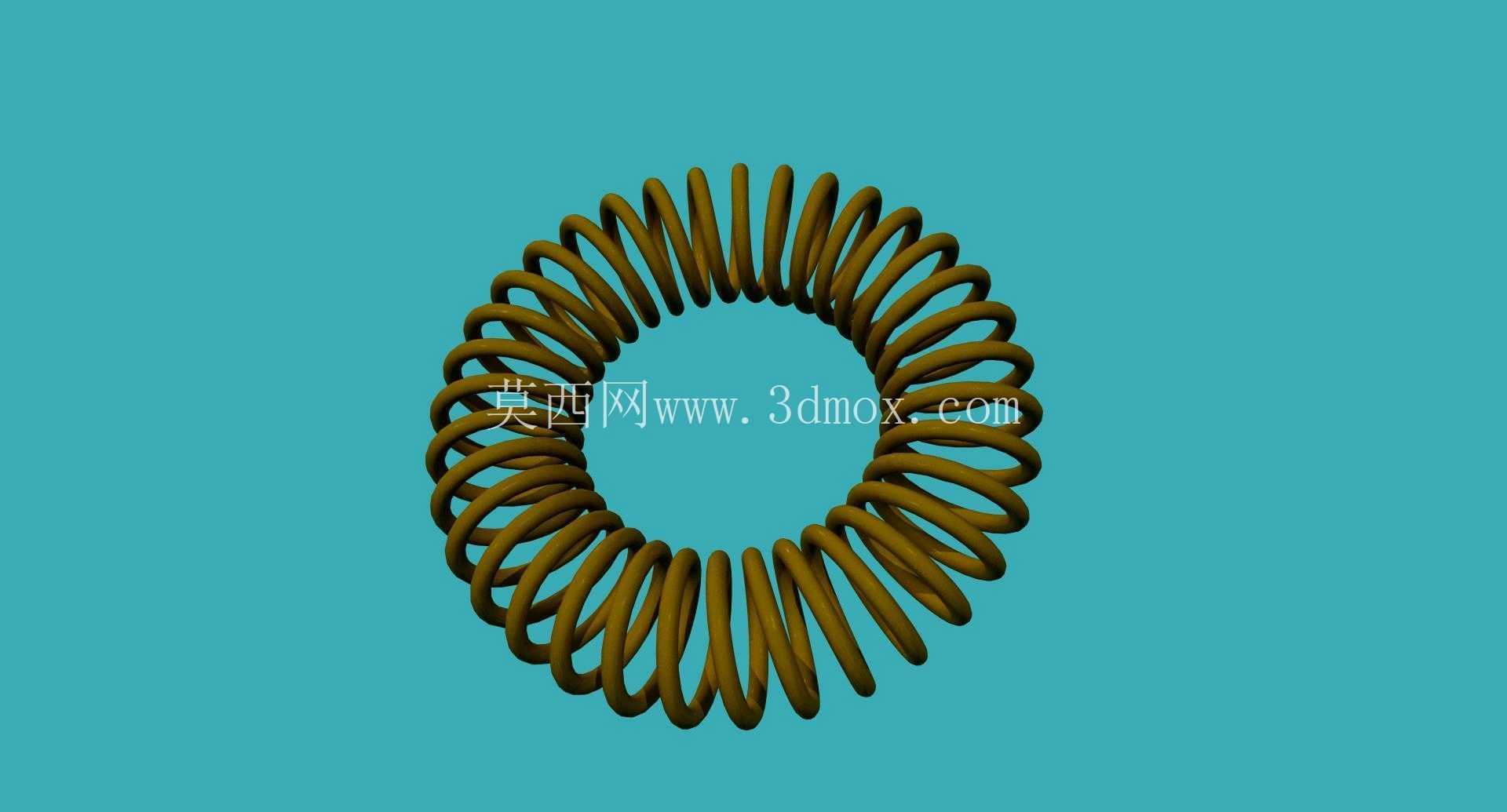

　　在做小空间缓冲、储能类结构选型时，环形螺旋弹簧的应用场景其实比普通圆柱压缩弹簧更灵活，这类结构常被用在狭小环形安装空间的缓冲限位、电磁元件绕制骨架、小扭矩弹性复位机构里，比如小型电磁继电器的触点复位、环形传感器的弹性支撑、精密仪器的环形减震垫，都能看到这类环形排布螺旋簧的身影。和普通直列圆柱弹簧不同，这类环形螺旋簧的所有簧圈都沿环形中心轴线周向排布，整体占用空间是一个规则的圆环柱体，不需要额外的导向杆或者导向套就能完成自身的定位，在安装边界受限的环形腔体里，能最大化利用径向和周向的空间，避免普通弹簧直列排布带来的轴向尺寸过长问题。

　　从功能特性来看，这类环形螺旋弹簧的刚度分布沿周向均匀，受力时每个簧圈的变形量一致，不会出现普通圆柱弹簧偏载时的侧弯、卡滞问题，在承受周向均匀压力或者径向小幅度挤压时，弹性回复的一致性更好，尤其是在做环形接触面的缓冲时，能保证整个环形接触面上的缓冲力均匀分布，不会出现局部应力集中导致的支撑面倾斜。设计这类结构的时候，首先要确定的是环形主体的中心回转直径，这个尺寸直接决定了弹簧的安装边界，中心径过小会导致内侧簧圈间隙不足，受力压缩时出现圈与圈的摩擦剐蹭，中心径过大则会浪费安装空间，导致整体结构冗余。

　　具体建模过程中，簧丝的直径选择要匹配整体的刚度需求，簧丝越粗，整体刚度越大，能承受的载荷越高，但对应的变形量就会越小；簧丝直径过细则容易出现永久变形，失去弹性复位的能力。螺旋圈的节距设置需要结合最大压缩量来计算，要保证在最大工作载荷下，相邻簧圈之间仍然保留有足够的间隙，避免并圈导致的刚度突变，同时节距的均匀性直接影响弹簧受力后的变形一致性，参数化设计时可以通过关系式将节距和环形中心径、簧丝直径做关联，当调整整体环形尺寸时，节距会自动匹配调整，不需要手动逐个修改参数。

　　从安装边界来看，这类环形弹簧的轴向高度就是螺旋簧的自由高度，安装时需要预留的轴向压缩空间要大于弹簧的最大工作变形量，径向方向上，弹簧的外圆直径要比安装腔的内孔直径小0.2到0.5毫米，避免安装时出现过盈卡滞，内圆直径要比安装定位的芯轴外径大0.3毫米左右，预留出受力变形时的径向膨胀空间，防止弹簧受压后内圈抱紧芯轴导致摩擦阻力过大，影响弹性复位的精度。

　　设计时还要考虑簧圈的首尾衔接处理，普通螺旋弹簧的首尾是磨平的支撑端，而环形螺旋弹簧的首尾需要平滑过渡连接，形成一个闭合的环形整体，衔接处的簧丝曲率要和整体环形曲率保持一致，不能出现局部的折角或者曲率突变，否则在反复受力变形时，衔接位置会出现应力集中，长期使用容易出现断裂失效。另外，这类弹簧的旋向选择也有讲究，如果是用在有旋转运动趋势的机构里，旋向要和机构的旋转方向匹配，避免受力时出现弹簧松脱或者旋紧卡滞的问题，如果是单纯的轴向缓冲使用，左旋右旋的性能差异不大，主要根据安装空间的操作便利性选择即可。

　　在实际工程应用中，这类环形螺旋弹簧还常被用作环形密封结构的弹性补偿元件，比如在一些旋转轴的端面密封里，将这类弹簧放在密封环的背面，给密封环提供均匀的轴向压紧力，补偿密封面的磨损量，保证密封面始终保持贴合，和普通的周向分布多个小圆柱弹簧的结构相比，单个环形螺旋弹簧的零件数量更少，装配工序更简单，而且压紧力的均匀性更好，不会出现多个弹簧刚度不一致导致的密封面偏磨问题。还有在一些小型手持设备的旋转按键里，这类环形弹簧可以套在按键的定位柱外侧，提供均匀的复位弹力，按键按压时不会出现卡滞，手感一致性比单侧布置弹簧的结构好很多。

　　参数化设计这类结构的时候，通过关系式把所有关联尺寸绑定是最高效的方式，只需要输入环形中心径、簧丝直径、簧圈圈数这几个核心参数，就能自动生成整个弹簧的三维模型，不需要手动绘制螺旋线再扫描成型，调整参数时也能快速更新模型，方便在方案选型阶段快速匹配不同安装空间的尺寸需求，对比不同参数下的弹簧刚度、变形量等性能指标，缩短结构设计的迭代周期。需要注意的是，建模时螺旋线的生成路径要沿环形 torus 曲面的法向排布，保证每个簧圈的截面都垂直于螺旋线的切线方向，这样生成的簧丝截面才是正圆形，不会出现截面椭圆化的问题，否则加工出来的弹簧簧丝粗细不均，会直接影响实际的刚度和使用寿命。
