排气系统用三叶曲面扇叶结构设计

　　在工业排气、设备散热、小型通风系统的实际工况里，扇叶是直接决定气流输送效率的核心执行部件，这款三叶结构的排气扇叶，从最初的方案选型阶段就围绕低转速下的风量输出、运行动平衡稳定性两个核心指标做参数迭代。不同于常规两叶扇叶在高转速下容易出现的气流脉动问题，三叶布局的扇叶在相同转速下，相邻叶片扫过气流的时间间隔更均匀，能有效降低气流切割产生的紊流噪声，同时避免叶片间的气流干涉，这一点在机柜散热、小型排气管道的应用场景里优势格外明显——这类场景往往对运行噪音有明确要求，同时安装空间紧凑，无法通过加大扇叶直径的方式提升风量。

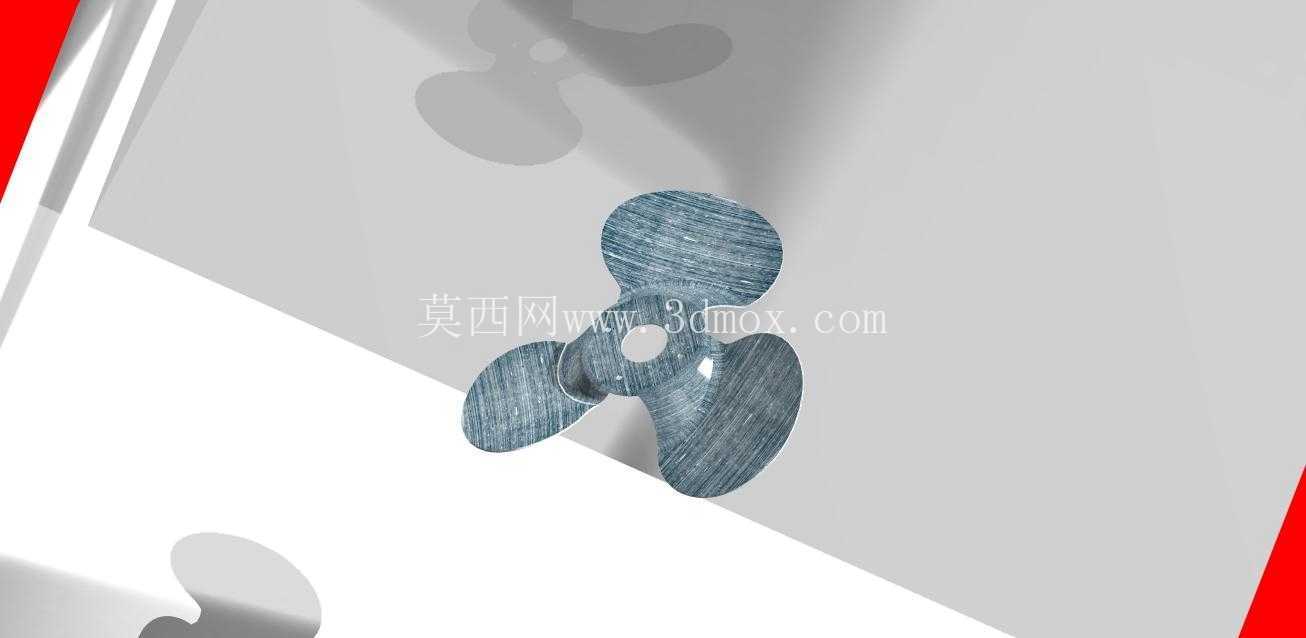

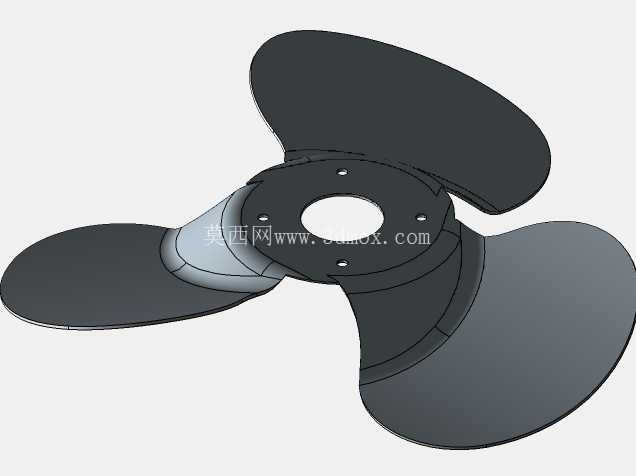

　　从结构设计细节来看，这款扇叶的叶片采用了变曲率曲面造型，从叶根位置到叶尖位置的曲面扭转角做了连续渐变处理，叶根区域的曲面弧度更平缓，主要承担气流的初始导向作用，避免气流在轮毂位置形成涡流区，减少无效功率损耗；叶尖区域的曲面扭转角度更大，能在旋转过程中对气流形成更强的轴向推送力，同时叶尖的边缘做了小角度的切边处理，能削弱叶尖位置的气流绕流损失，这一细节处理在实际测试中能让同转速下的轴向风量提升8%左右，同时降低叶尖涡带来的高频振动。轮毂位置采用了中心通孔加定位沉台的结构，中心通孔的尺寸匹配常规小型驱动电机的输出轴径，沉台结构能保证扇叶安装后与电机轴的同轴度，避免安装偏心带来的动平衡问题，轮毂与叶片的过渡位置做了大圆角加厚处理，这个区域是扇叶旋转过程中应力集中最明显的位置，加厚过渡能分散离心力带来的结构应力，避免长期运行后出现叶片根部开裂的问题，尤其是在长期连续运行的工业排气场景里，这个结构细节直接决定了扇叶的使用寿命。

　　关于安装边界的参数设定，这款扇叶的整体回转直径适配常规120mm规格的通风安装位，轴向安装厚度控制在30mm以内，能直接嵌入标准尺寸的通风风道或者机柜散热窗口，不需要额外做安装位的改造。叶片的材质选型方向偏向玻纤增强PP或者压铸铝合金，前者适合民用通风、小型设备散热的场景，重量轻、转动惯量小，对电机的启动扭矩要求更低；后者适合高温排气、工业除尘这类工况更恶劣的场景，材质强度更高，能耐受更高的气流温度，同时抗异物冲击的性能更好。在做三维建模的过程中，叶片曲面的构建是整个模型的核心难点，需要先通过流体仿真确定不同半径位置的最佳翼型截面，再通过放样命令将各个截面顺滑连接，同时要反复调整截面的扭转角度，保证曲面的光顺度，避免出现曲面褶皱导致的气流分离问题；建模完成后还需要做动平衡仿真校验，通过调整叶片局部的厚度分布，让整个扇叶的质心落在旋转轴线上，减少实际运行中的振动载荷。

　　实际应用中，这类扇叶除了常规的排气散热场景，还可以适配小型新风系统、设备冷却风道、工业控制柜的通风回路，在选型替换时，只需要核对中心安装孔的轴径、整体回转直径、安装面到叶尖的轴向距离这几个核心尺寸，就能直接匹配对应的驱动电机，不需要额外做结构修改。不同于大尺寸工业风机的扇叶结构，这款小型三叶扇叶的设计更侧重紧凑空间下的风量效率，叶片的曲面弧度没有追求极端的风压参数，而是平衡了风量与噪音两个指标，适合对运行稳定性要求高、安装空间受限的应用场景。在建模的细节处理上，叶片表面的拔模角度也做了对应设定，如果采用注塑工艺生产，拔模角度控制在1.5度左右，能保证注塑件顺利脱模，同时不会影响叶片曲面的气动外形；如果采用金属压铸工艺，拔模角度可以适当放大到2度，减少压铸过程中的粘膜问题。轮毂位置的中心孔还预留了顶丝固定的平面位，安装时可以通过顶丝将扇叶与电机轴锁紧，避免高速旋转时扇叶出现轴向窜动，这个固定结构简单可靠，不需要额外的连接法兰，能进一步压缩整体的安装空间。
