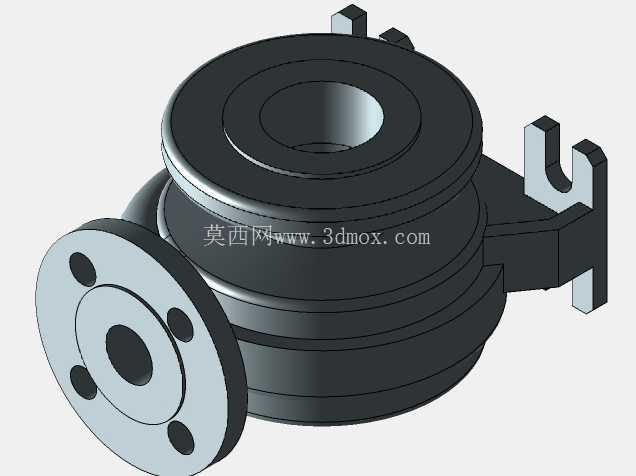

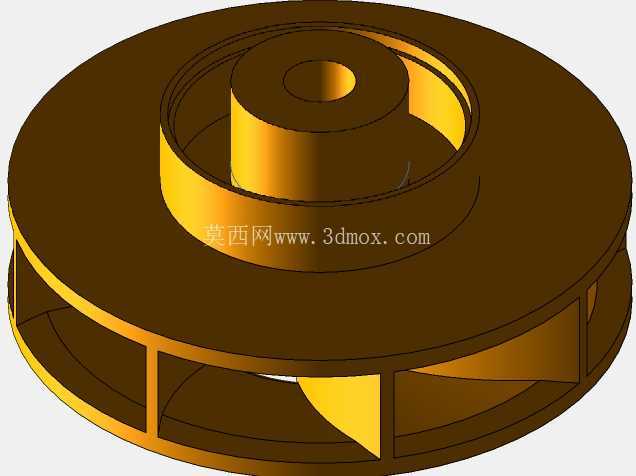

离心泵蜗形泵壳结构三维设计模型

　　在流体输送类设备的核心构成里，泵壳作为离心泵的承压与导流核心部件，直接决定了整机的水力效率、运行稳定性与承压可靠性，这款离心泵壳的三维结构设计，完全围绕离心泵实际运行的工况需求展开，覆盖了从介质导流、动能转换到安装适配的全维度工程考量。从实际应用场景来看，这类蜗形泵壳广泛适配清水输送、化工介质增压、暖通循环、给排水等多个民用与工业流体输送场景，是单级单吸离心泵的标准壳体结构，日常接触的楼宇供水加压、工业循环水系统、农田排灌、化工流程介质输送等场景中，离心泵的泵壳都承担着不可替代的作用。

　　不同于普通承压容器，泵壳的核心功能首先是汇集叶轮甩出的高速介质，将流体的动压能平稳转换为静压能，同时消除流体的旋流扰动，降低水力损失，其次要作为整泵的安装承载基体，连接叶轮腔、进出口管路、泵盖与轴承支架，承受内部介质的工作压力与管路传递的载荷，还要为密封组件、叶轮轴系提供固定的安装基准。在设计思路上，这款泵壳采用经典的螺旋形蜗室结构，蜗室的断面面积沿着叶轮旋转方向逐步均匀扩大，匹配叶轮出口的介质流量分布规律，避免流道内出现突然的扩压或收缩，减少局部涡流带来的能量损失；隔舌位置的间隙与角度经过反复校核，既保证隔舌处不会出现严重的介质回流与压力脉动，又控制叶轮与隔舌的间隙在合理范围，避免间隙过大导致容积效率下降。

　　泵壳的进出口法兰采用标准管路连接尺寸，法兰端面的密封槽结构适配常用的平垫与O型圈密封形式，安装时可直接匹配对应通径的工业管路，无需额外加工转接结构；泵壳与泵盖的结合面设置了止口定位结构，保证装配时的同轴度，避免装配错位导致叶轮与泵腔摩擦，结合面的密封面平面度控制在合理公差范围内，保证额定工作压力下不会出现介质渗漏。从安装边界来看，泵壳底部设置了一体化的安装支脚，支脚的安装孔位间距、孔径尺寸匹配标准离心泵的底座安装尺寸，支脚的承载面经过结构加强，可承受整泵的重量与运行时的振动载荷，避免长期运行出现支脚变形；泵壳的轴孔位置预留了密封腔的安装空间，可适配填料密封与机械密封两种常用的轴封形式，用户可根据输送介质的特性与密封要求选择对应的密封组件，无需修改泵壳主体结构。

　　外形尺寸方面，泵壳的整体轮廓围绕叶轮的最大旋转外径设计，蜗室的径向尺寸在保证流道断面面积满足流量要求的前提下尽可能紧凑，减少整泵的占地空间，进出口的中心高尺寸符合行业通用的安装规范，替换同参数规格的泵壳时无需调整管路与底座的安装位置，降低设备维护更换的成本。在结构细节处理上，泵壳内部流道的所有转角位置都做了圆滑过渡处理，避免直角结构导致的流道突变与应力集中，既减少了水力损失，也降低了承压时的应力集中系数，提升泵壳的承压寿命；泵壳的壁厚根据不同位置的承压需求做了差异化设计，蜗室高压区的壁厚适当加厚，支脚、法兰连接位置做了加强筋结构，在保证整体强度的前提下控制壳体重量，避免不必要的材料浪费。对于结构设计从业者来说，这类泵壳的建模过程需要重点关注蜗室螺旋线的生成逻辑，要严格按照各断面的面积变化规律构建流道曲面，保证流道的光滑连续性，同时要兼顾铸造工艺的可行性，所有结构的拔模角度、壁厚均匀性都要符合铸造生产的要求，避免出现铸造缺陷；对于设备选型人员来说，这款泵壳的结构尺寸完全符合通用离心泵的安装规范，可直接用于同参数离心泵的替换维修，也可作为新泵开发的结构参考，其流道结构经过水力性能校核，能保证离心泵在额定工况点运行时处于高效区间，减少运行能耗。
