FL15CC型直线导轨滑块组件三维建模设计

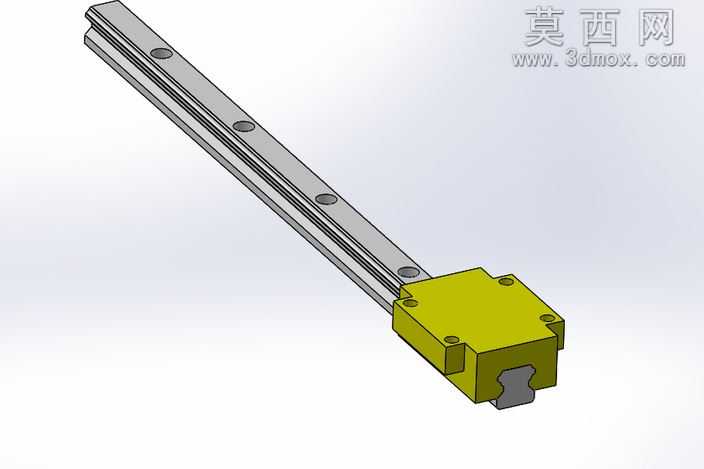

本作品为FL15CC规格直线导轨滑块组件的三维参数化建模成果，建模过程严格遵循线性导轨行业通用尺寸规范，完整还原了导轨与滑块的装配配合关系。建模阶段首先以导轨的基准安装面为草图绘制平面，绘制导轨的截面轮廓，通过拉伸特征生成定长的导轨基体，随后在导轨基体上依次完成安装沉孔、滚道沟槽的特征创建，所有安装孔的孔距、孔径、沉孔深度均匹配标准安装尺寸，滚道的圆弧曲率与滑块内的滚道形成对应配合，保证滚动体循环运动的路径顺滑无干涉。滑块部分的建模以滑块与导轨的配合面为基准，首先创建滑块的主体基座，依次加工出滑块两端的端盖安装位、内部的滚动体回流通道、侧面的安装螺纹孔、顶部的工件安装定位面，滑块的密封结构、防尘刮片的安装槽也做了精细化的特征还原，保证模型能够完整呈现滑块的实际装配结构。材质渲染阶段，导轨部分赋予高碳铬轴承钢的金属材质，添加了磨削加工后的细腻哑光金属质感，表面做了轻微的防锈处理质感表现；滑块主体部分根据常见产品外观，赋予了阳极氧化黄色的工程金属材质，端盖部分赋予黑色工程塑料材质，不同部件的材质区分清晰，能够直观分辨各部分的结构与功能。结构设计上，该模型完整呈现了法兰型滑块与四等分式滚道的结构特点，滑块的安装孔为上下贯通的通孔设计，可直接从上方穿装螺栓固定负载，导轨上的沉孔可通过沉头螺栓将导轨固定在设备安装基座上，滚道采用45度接触角设计，可承受四个方向的额定载荷，具备良好的刚性与运动精度。建模过程中对所有配合面做了公差适配的细节处理，导轨与滑块的配合间隙符合实际产品的预压等级要求，既保证了模型装配时无干涉，也能直观体现直线导轨高刚性、低摩擦、运动顺滑的产品特性，可用于数控设备、自动化传动机构的方案设计演示、装配干涉校验、教学演示等场景，帮助设计人员快速完成线性传动部分的布局设计，直观验证导轨安装空间、行程范围与周边部件的位置关系。
