小型单相2马力4极研磨粉碎设备结构

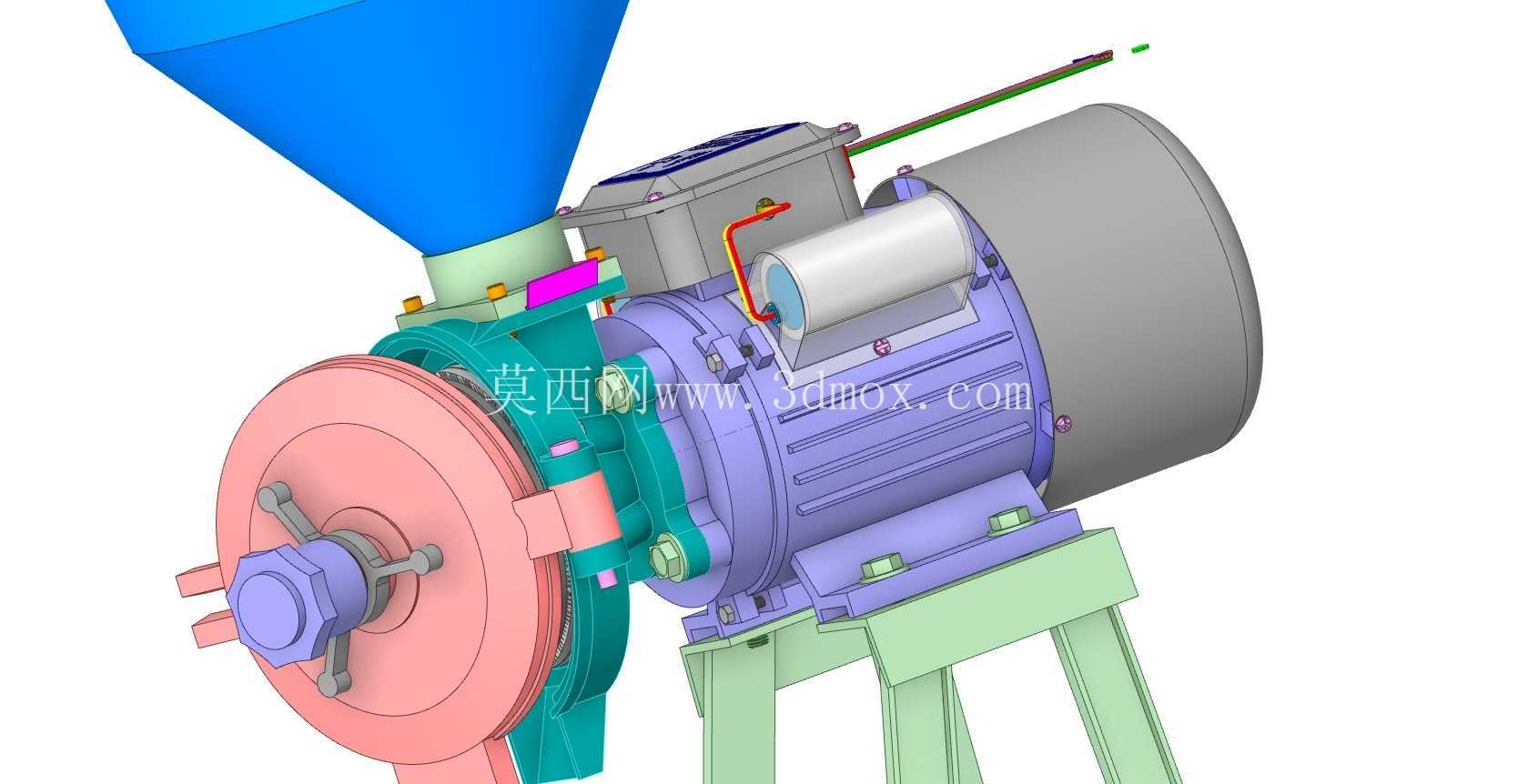

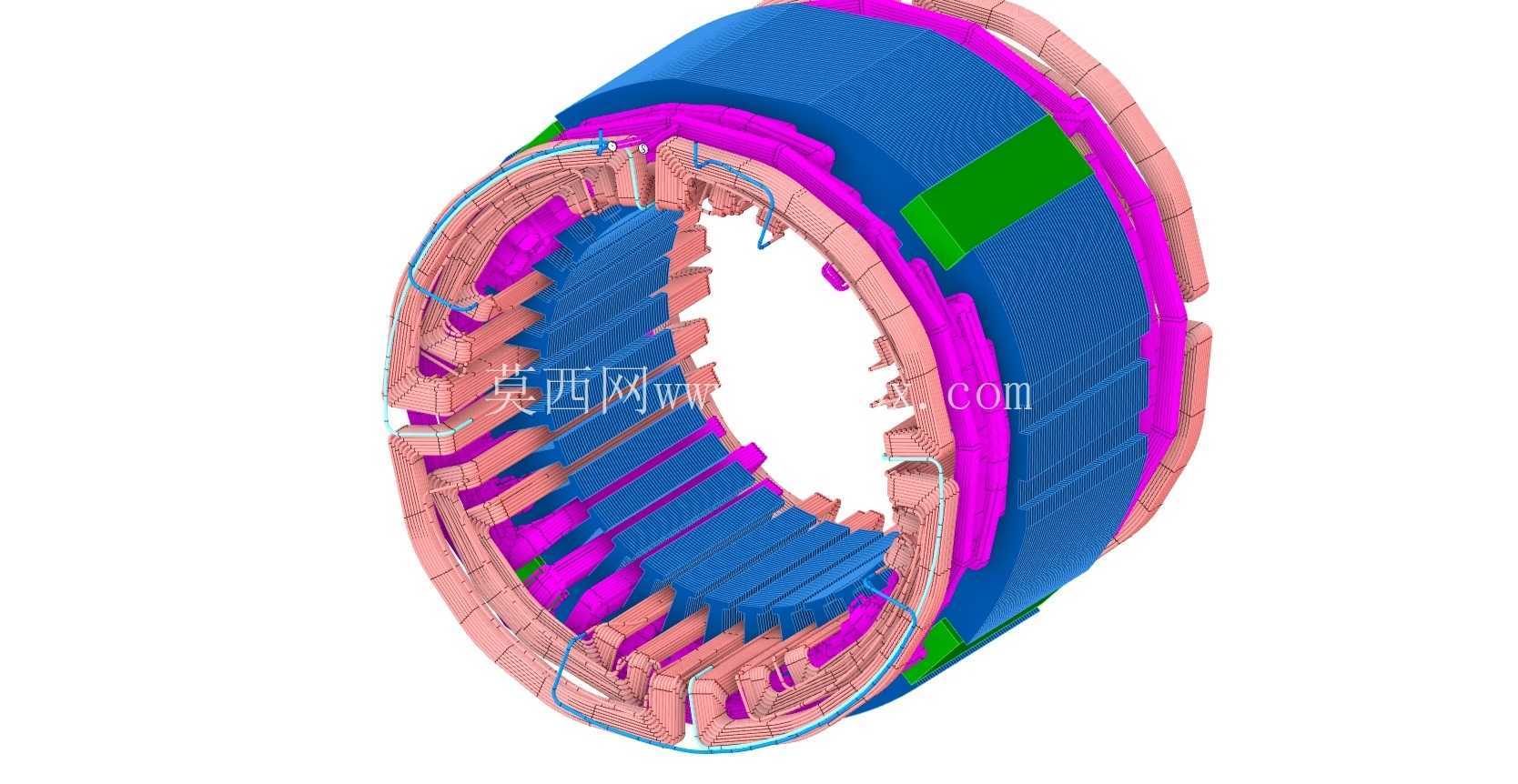

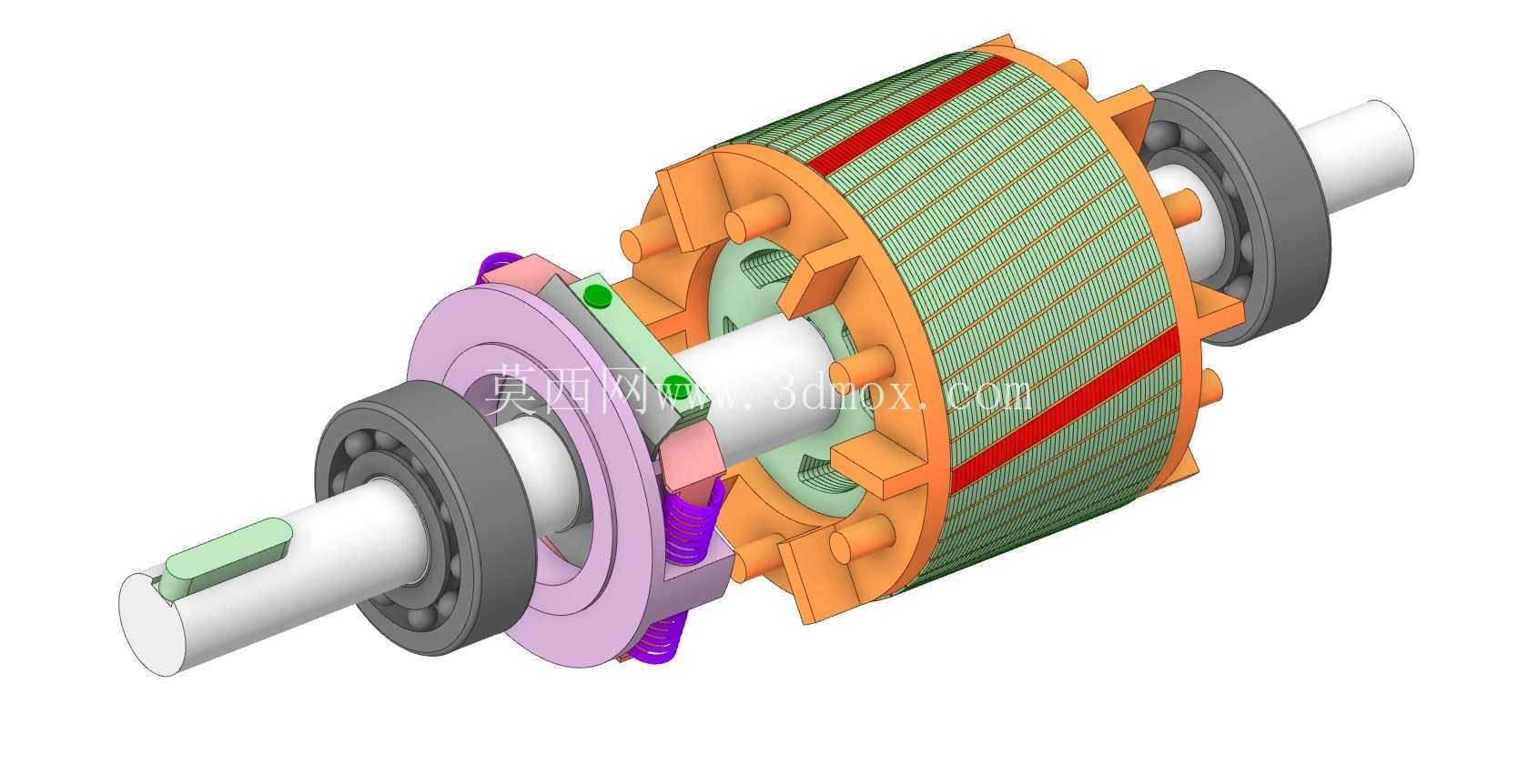

　　设备上方设置锥形进料斗，斗体下沿通过法兰结构与研磨腔室连接，进料斗的倾斜角度经过反复校核，能够保证颗粒状待研磨物料依靠自重顺畅进入研磨腔，不会出现物料架桥、卡滞断料的情况，适配谷物、干性调味料、小型中药材等多种干性颗粒物料的进料需求。研磨腔的动磨盘采用粉色耐磨材质设计，盘体通过锁紧螺母与电机输出轴直连，省去了中间传动环节，既减少了传动损耗，也降低了设备整体的故障点，磨盘间隙可通过前端的锁紧调节结构进行微调，能够根据不同物料的研磨细度要求调整出料粒度，最小可实现数十目级的细粉研磨效果。这套研磨设备的核心动力采用单相2马力4极感应电机，定子铁芯设置36个嵌线槽位，绕组排布采用双电容分相结构，运行绕组配置20μF/450Vac电容，启动绕组搭配100μF/450Vac电容，绕组线径统一采用0.71毫米漆包线，运行绕组按12、18、27、13匝的跨槽规律排布，采用4线圈2线的出线方式，启动绕组按15、25、50匝的跨槽规律排布，采用3线圈1线21号线的出线方案，能够在民用单相供电环境下输出足够的启动转矩，满足带载启动的研磨作业需求。

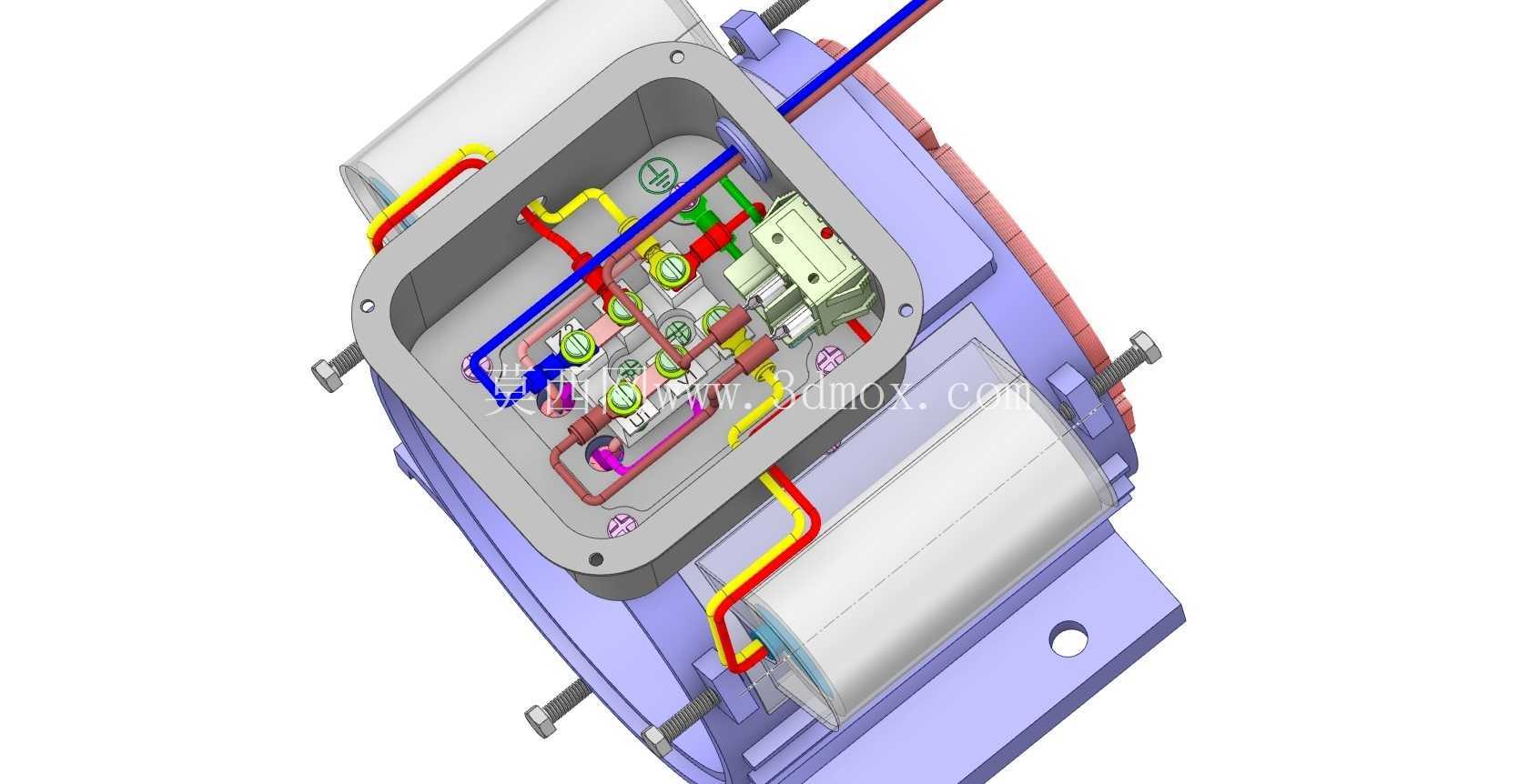

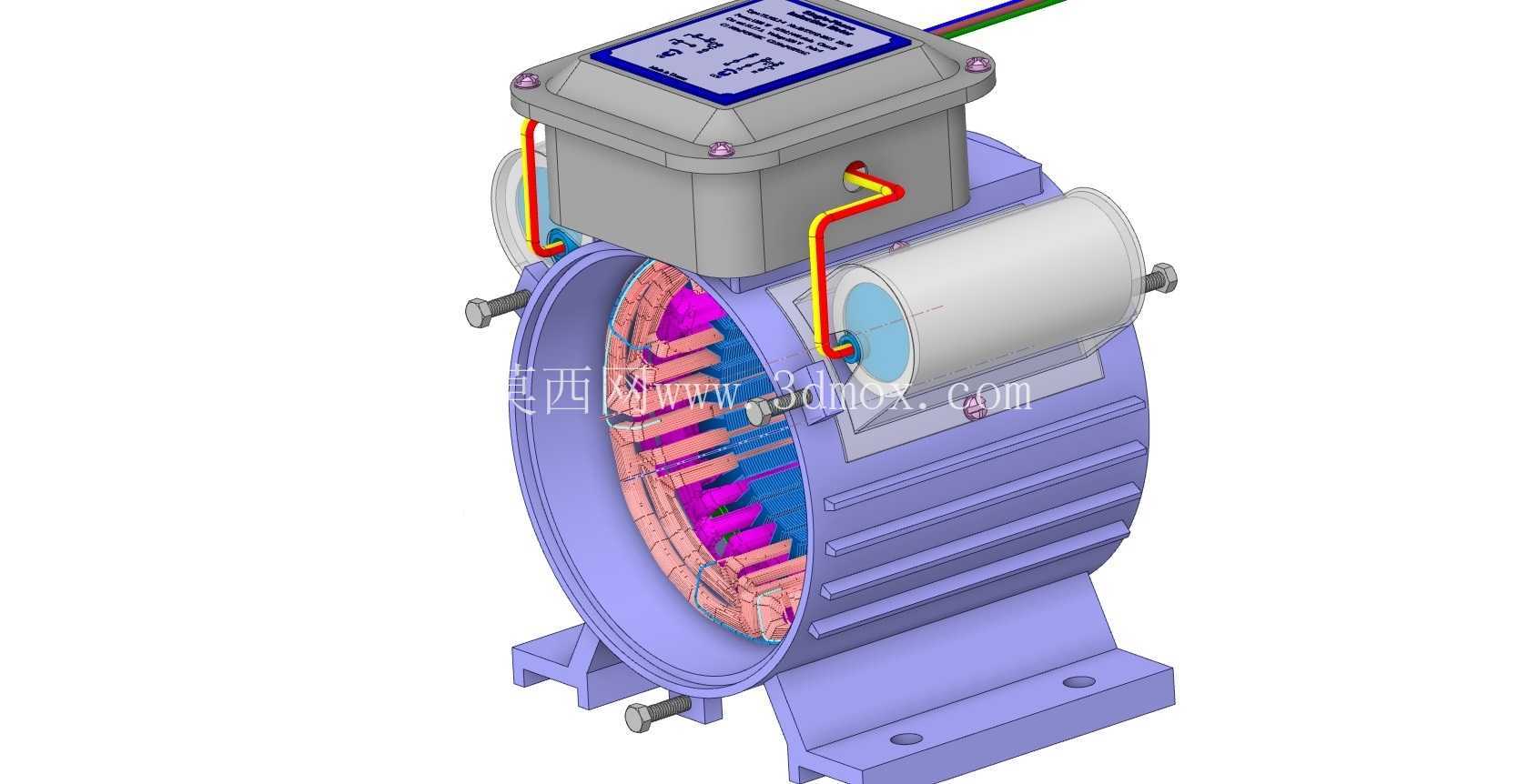

　　电机外壳采用散热筋结构设计，沿机壳圆周方向均匀排布的纵向散热筋能够在电机运行时通过转子自带的风叶形成定向气流，带走绕组运行产生的热量，保证设备长时间连续运行时绕组温度维持在绝缘等级允许的范围内，避免过热烧毁。设备的支撑机架采用浅绿色型材弯折焊接而成，四个支脚形成稳定的梯形支撑结构，支脚的安装孔位预留了足够的固定空间，可通过膨胀螺栓将设备固定在水泥操作台或者金属支架上，设备运行时的振动能够通过机架传递到安装基础，减少整机的共振位移。接线盒设置在电机机壳上方，盒体预留了防水进线接头，电源线与电容接线端子全部封闭在盒体内部，运行电容与启动电容分别固定在机壳侧面的安装支架上，电容外部设置防护结构，避免作业过程中粉尘、飞溅物料损坏电容元件。

　　从安装边界来看，设备整体横向尺寸不超过600毫米，纵向尺寸含进料斗总高不超过700毫米，电机主体直径约250毫米，机架支脚的安装孔距横向为320毫米、纵向为280毫米，安装时仅需要预留100毫米左右的周边操作空间即可满足日常维护、磨盘更换、进料操作的需求，非常适合小型作坊、家用加工、教学实训等场景使用。这套结构在设计时充分考虑了民用场景的使用特点，没有采用复杂的变频控制或者传动结构，全部采用常规标准件与通用加工工艺，零部件的加工精度要求适配普通车铣、钻削设备即可完成，后期维护时仅需要定期检查磨盘磨损情况、电容容量、绕组接线牢固度即可，不需要专业的工控知识就能完成日常保养。

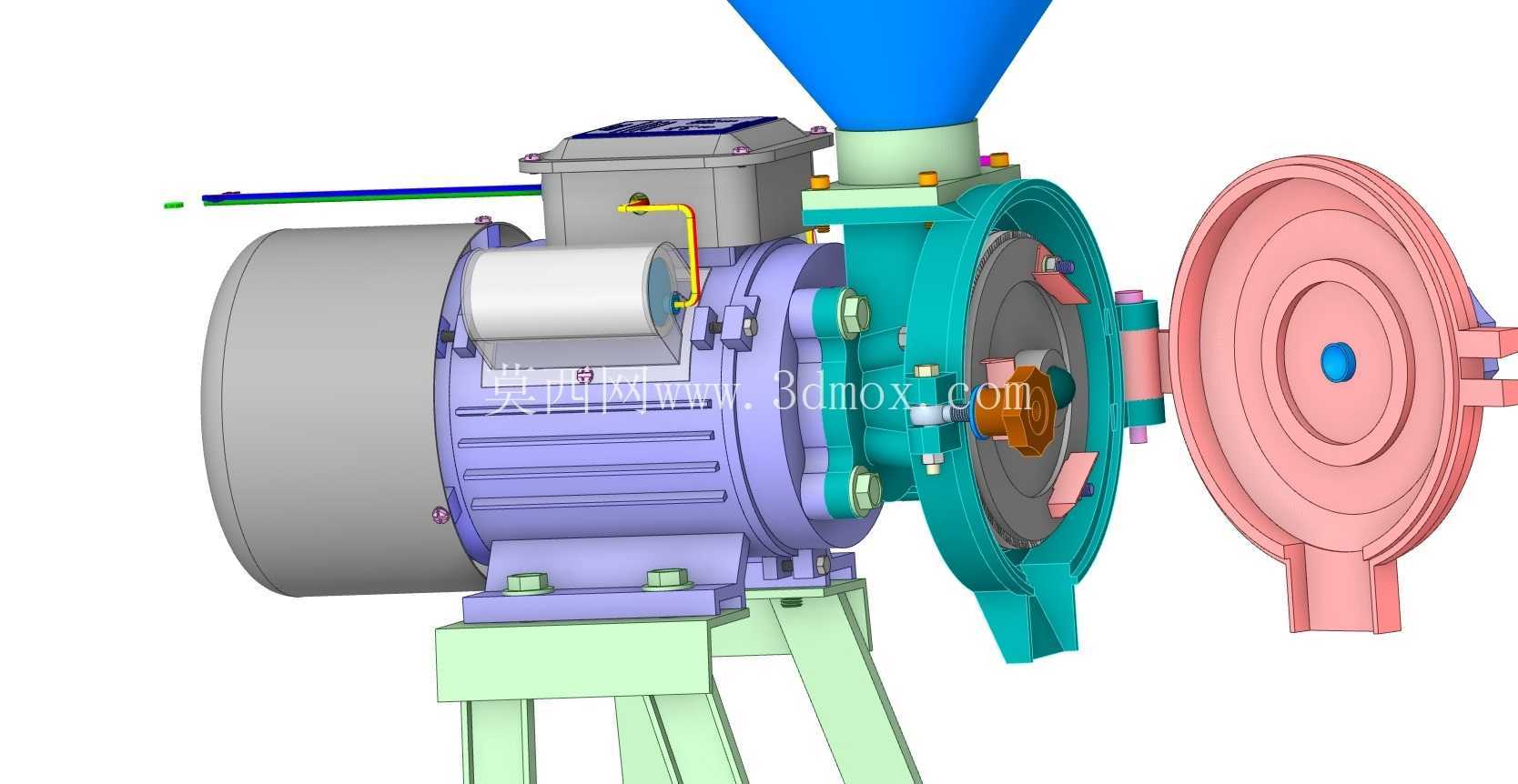

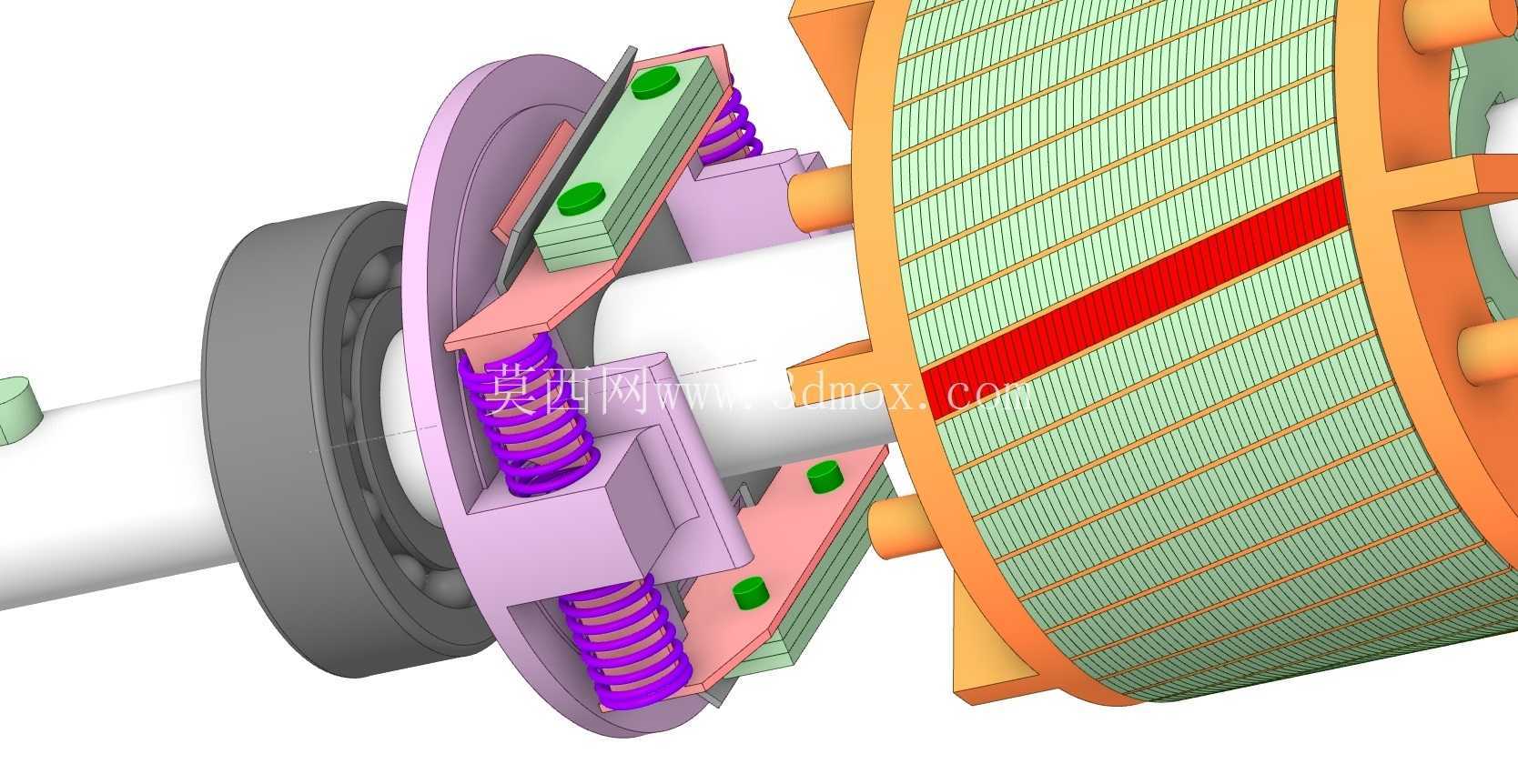

　　研磨腔的静磨盘与腔体采用可拆卸连接结构，当需要更换不同粗糙度的磨盘或者清理腔体内残留物料时，仅需要松开前端的紧固螺栓即可拆开腔室，不需要拆解电机主体，大幅降低了日常维护的工作量。设备的出料口设置在研磨腔下方，研磨完成的粉料在磨盘离心力作用下直接从出料口排出，可搭配接料袋或者接料盒收集，出料口的尺寸经过校核，不会出现细粉堆积堵料的情况。在绕组设计上，4极电机的额定转速约1450转/分，这个转速区间刚好匹配研磨作业的线速度要求，既不会因为转速过高导致磨盘磨损过快、物料温升过高变质，也不会因为转速过低导致研磨效率不足、出料粒度不均匀。双电容的设计兼顾了启动转矩与运行效率，启动时大电容提供足够的移相转矩，带动磨盘从静止状态快速达到额定转速，启动完成后启动电容通过离心开关断开，仅保留运行电容维持绕组的移相运行，降低了空载运行电流，提升了设备的功率因数，减少了无用功损耗。
