人字齿轮轴系传动组件三维结构设计

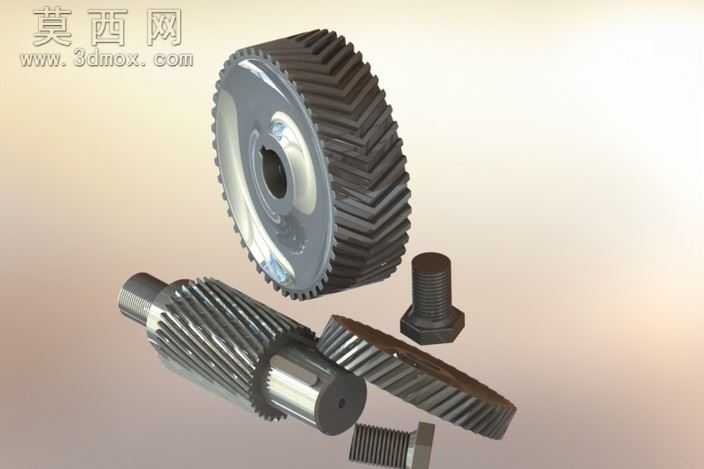

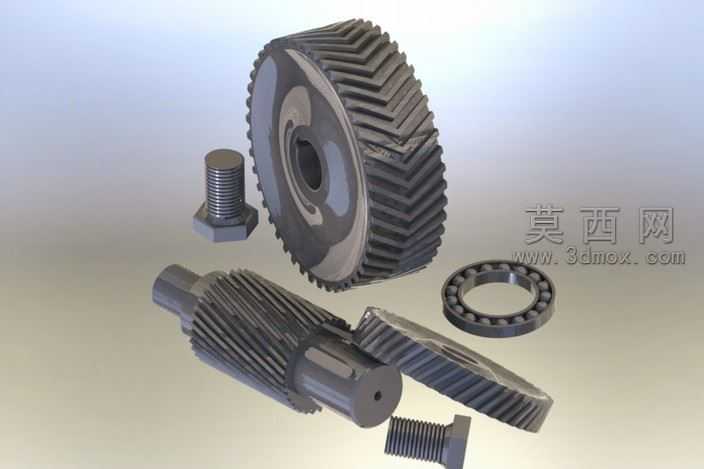

本套三维模型为典型的人字齿轮轴系传动组件，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械传动设计规范，对每一处零件的尺寸公差、装配关系都做了精准还原。模型整体包含人字齿大齿轮、带斜齿的输入齿轮轴、中间传动斜齿轮、推力球轴承以及配套六角头螺栓紧固件，各零件独立建模后完成虚拟装配，完整还原了轴系传动的实际配合状态。材质渲染阶段，针对不同零件的实际应用材质做了区分设置：齿轮类零件采用调质合金钢材质，渲染时还原了金属表面经过精加工后的哑光银灰质感，对齿面的磨削纹理做了细微的凹凸贴图处理，还原真实机加工表面特征；轴承零件设置为轴承钢材质，滚道与滚动体表面做高光金属质感处理，体现轴承零件的高精度加工特性；螺栓紧固件做了发黑处理的材质表现，表面带有细微的氧化层质感，区分于齿轮的亮面金属效果。结构设计上，人字齿轮采用左右对称的斜齿合并结构，建模时精准绘制了齿向的人字夹角，齿廓曲线采用标准渐开线生成，保证齿形的啮合准确性；齿轮轴采用轴齿一体化设计，轴段上的定位台阶、安装端面都做了精准建模，轴端的中心孔也按照标准规范做了还原；中间斜齿轮的参数与大齿轮、齿轮轴的齿形参数匹配，保证三者啮合时的中心距、齿侧间隙符合传动设计要求；配套的推力球轴承完整建模了内外圈、保持架、滚动体结构，装配位置对应齿轮轴的轴向受力点，还原轴系的轴向承载定位逻辑；六角螺栓的螺纹采用螺旋扫描特征生成，螺纹牙型、螺距都符合标准紧固件参数，用于展示轴系组件的紧固件连接方式。设计思路围绕重载平行轴传动场景展开，人字齿轮的结构选型是为了抵消斜齿轮传动产生的轴向力，相比单斜齿传动具备更好的传动平稳性与承载能力，适合大扭矩的传动工况；轴系的零件排布遵循传动路径逻辑，动力从齿轮轴输入，经过中间斜齿轮传递至大齿轮输出，轴承布置在轴的支撑点位，螺栓用于端盖、轴承座等附属结构的连接，整套模型完整呈现了重载齿轮传动箱内部核心传动组件的结构逻辑，可用于传动结构原理演示、装配工艺参考、有限元分析前处理模型等场景，建模过程中对零件的倒角、退刀槽等工艺结构都做了还原，避免出现工艺无法实现的尖锐结构，保证模型具备实际生产参考价值。
