行星轮系齿轮传动机构三维结构设计

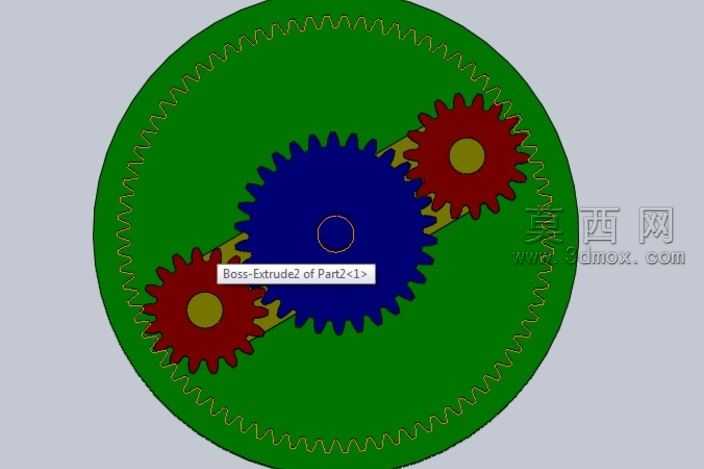

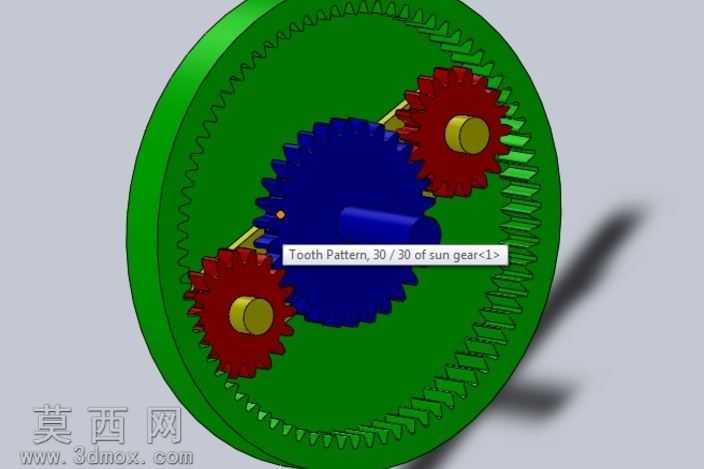

本作品为行星轮系齿轮传动机构的三维建模成果，建模过程依托三维机械设计软件完成，整体结构遵循行星齿轮传动的经典布局逻辑，核心构件包含外侧环形内齿圈、中心位置太阳轮、两组对称分布的行星轮以及配套的行星架支撑结构。建模阶段首先完成各齿轮的参数化齿形构建，严格按照渐开线齿廓的生成逻辑绘制齿形草图，通过拉伸、阵列特征完成单个齿形的批量排布，确保内齿圈、太阳轮、行星轮三者的模数、压力角参数完全匹配，齿侧间隙控制在合理装配公差范围内，避免后续传动模拟出现卡滞或干涉问题。材质与渲染环节，为区分不同功能构件，对各部件赋予差异化的材质属性：外侧内齿圈采用深绿色工程塑料质感材质，中心太阳轮采用深蓝色金属烤漆材质，两组行星轮采用红色金属材质，行星轮的支撑轴采用黄铜色金属材质，渲染阶段调整环境光与阴影参数，清晰呈现各构件的装配层级与轮廓边界，直观展示轮齿啮合的接触状态。结构设计上，两组行星轮对称布置在太阳轮与内齿圈之间，通过行星架实现联动支撑，既保证传动过程中载荷的均匀分配，也充分利用行星轮系体积小、传动比大、承载能力强的结构优势，建模过程中逐一完成各构件的装配约束，对轮齿啮合位置、行星轮轴与行星架的配合位置进行干涉检查，确保所有构件无装配冲突，可完整还原行星轮系的运动传递逻辑。设计过程中优先保证齿形参数的准确性，所有齿轮的齿数、齿顶高、齿根高参数均符合机械设计标准，同时兼顾装配工艺性，各构件的配合面预留合理的装配余量，既满足虚拟样机的运动仿真需求，也可作为实物加工的结构参考，完整呈现行星齿轮传动的核心结构特点。
