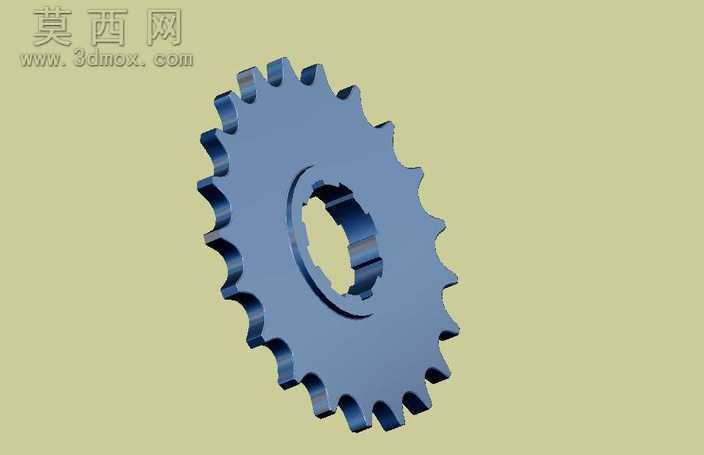

内花键单排传动链轮三维结构设计

本作品为内花键连接式单排传动链轮的三维参数化建模成果，建模过程以机械传动设计规范为核心依据，首先通过齿形参数计算确定链轮的节距、齿顶圆直径、齿根圆直径、齿数等核心几何参数，采用参数化草图绘制链轮的单个齿形轮廓，通过圆周阵列命令完成整圈轮齿的均匀排布，保证每个轮齿的齿形角度、齿厚尺寸完全一致，满足链传动的啮合精度要求。内孔部分采用矩形花键结构设计，通过草图绘制花键的键齿轮廓，拉伸切除形成与传动轴配合的内花键结构，花键的键宽、键高、分度圆直径均严格遵循花键连接的标准公差要求，确保与传动轴装配时的同轴度与扭矩传递稳定性。建模过程中对轮齿的齿顶、齿根位置添加了标准工艺圆角，避免应力集中导致的轮齿断裂问题，同时对链轮的端面、齿面进行了平整化处理，还原真实机加工零件的表面质感。材质渲染阶段采用中碳合金钢材质参数，模拟零件经过调质处理后的金属哑光质感，对齿面啮合区域添加细微的粗糙度纹理，还原实际使用中链轮与链条接触摩擦的表面特征，内花键的键齿侧面添加轻微的高光效果，体现花键配合面的加工精度。结构设计上，该链轮采用无轮毂式薄型盘体结构，整体厚度均匀，既减轻了零件自身重量，又保证了轮体的结构强度，轮齿的齿形曲线经过优化，能够在传动过程中与链条滚子实现平稳啮合，降低传动过程中的冲击与噪音，内花键的连接方式相比普通平键连接，能够承受更大的传动扭矩，同时具备更好的对中性，适合高速重载的传动场景。建模全程采用全参数化驱动设计，所有尺寸均可通过参数表进行调整，可快速适配不同节距、不同齿数、不同花键规格的链轮设计需求，模型的几何特征完整，无破面、重叠面等建模缺陷，可直接用于装配验证、工程图生成、有限元受力分析以及3D打印样件制作，能够为链传动系统的设计开发提供精准的三维数字模型支撑。
