MIL-STD-1913标准皮卡汀尼战术导轨

　　在轻武器战术附件改装、光电瞄具适配、战术外设加装的工程场景中，导轨系统是决定附件安装精度、连接可靠性、重复装夹定位精度的核心结构件，MIL-STD-1913皮卡汀尼导轨作为目前全球轻武器领域应用最广泛的附件接口标准，其结构尺寸的合规性直接决定了各类战术附件的适配性与使用稳定性。本次建模完全遵循该标准的实际尺寸规范开展，模型采用英寸作为基础单位，完全匹配标准规定的尺寸公差要求，能够直接用于战术装备的结构适配验证、改装方案模拟、附件安装干涉检查等工程场景。

　　从实际应用场景来看，这类导轨主要承担各类战术附件的承载与定位功能，上可适配光学瞄准镜、红点瞄具、全息衍射瞄具等观瞄设备，也可安装战术手电、激光指示器、前握把、脚架转接座、榴弹发射器挂座等各类战术外设，是现代轻武器模块化改装的核心接口结构。不同于民用市场常见的非标准导轨，符合MIL-STD-1913标准的导轨具备统一的槽宽、槽距、齿形角度与安装基准面，能够保证不同厂商生产的合规附件都可以实现无修配安装，且重复装夹后的定位偏差控制在极小范围内，避免因接口尺寸不统一导致的瞄具归零偏移、附件松动脱落等实际使用问题。

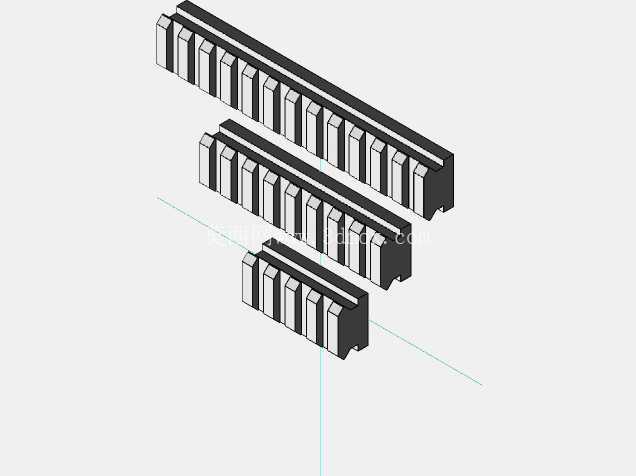

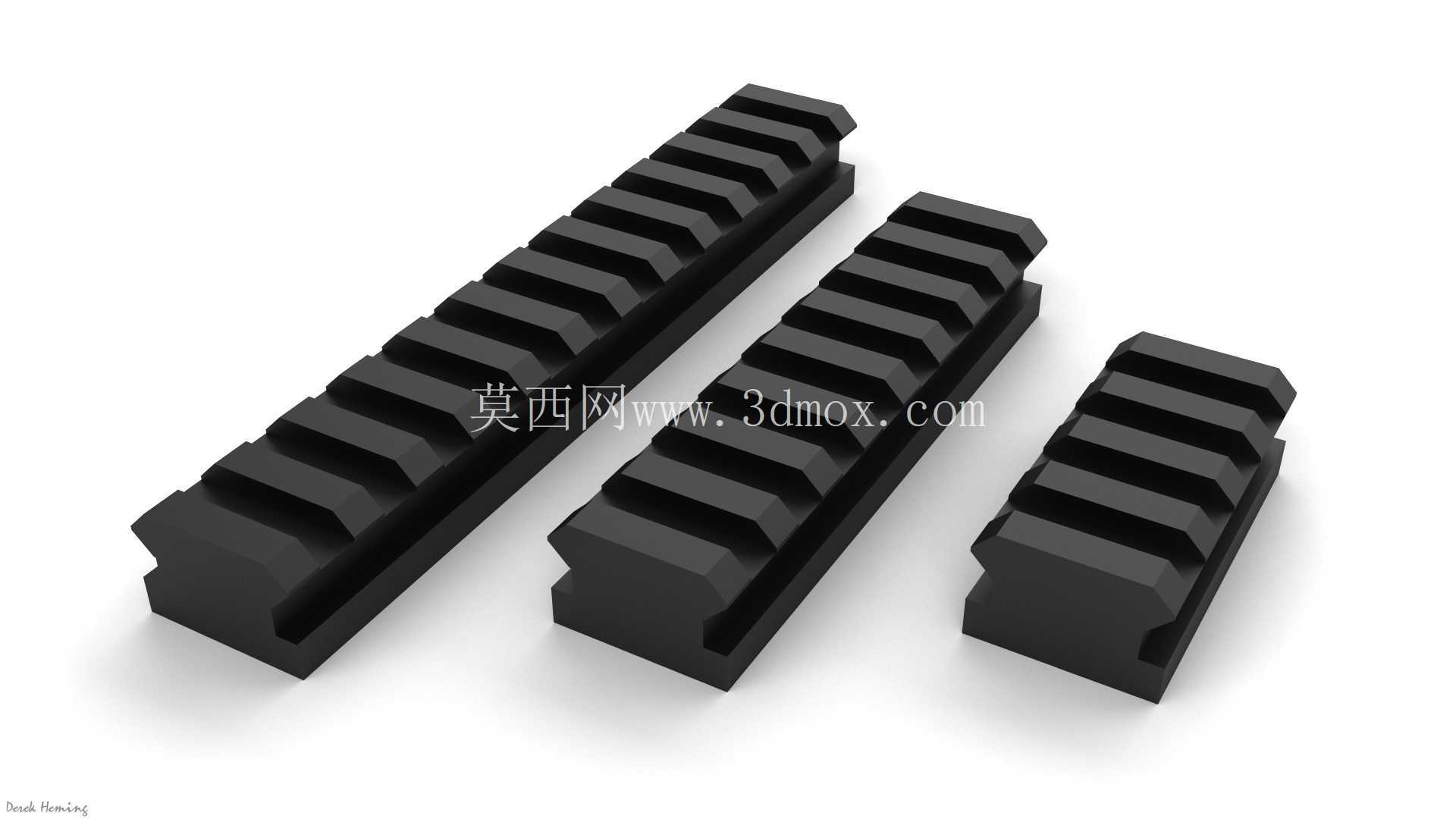

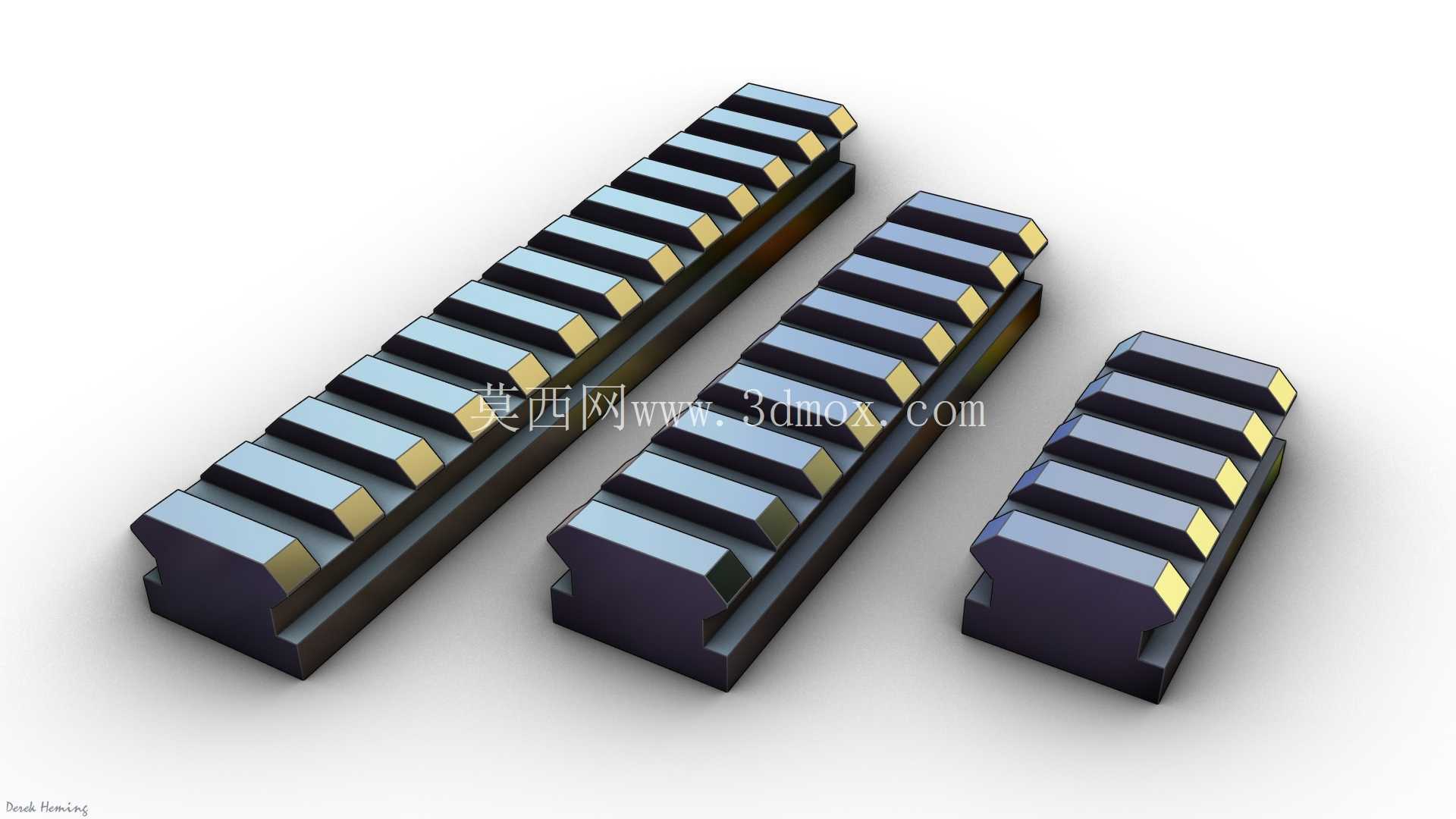

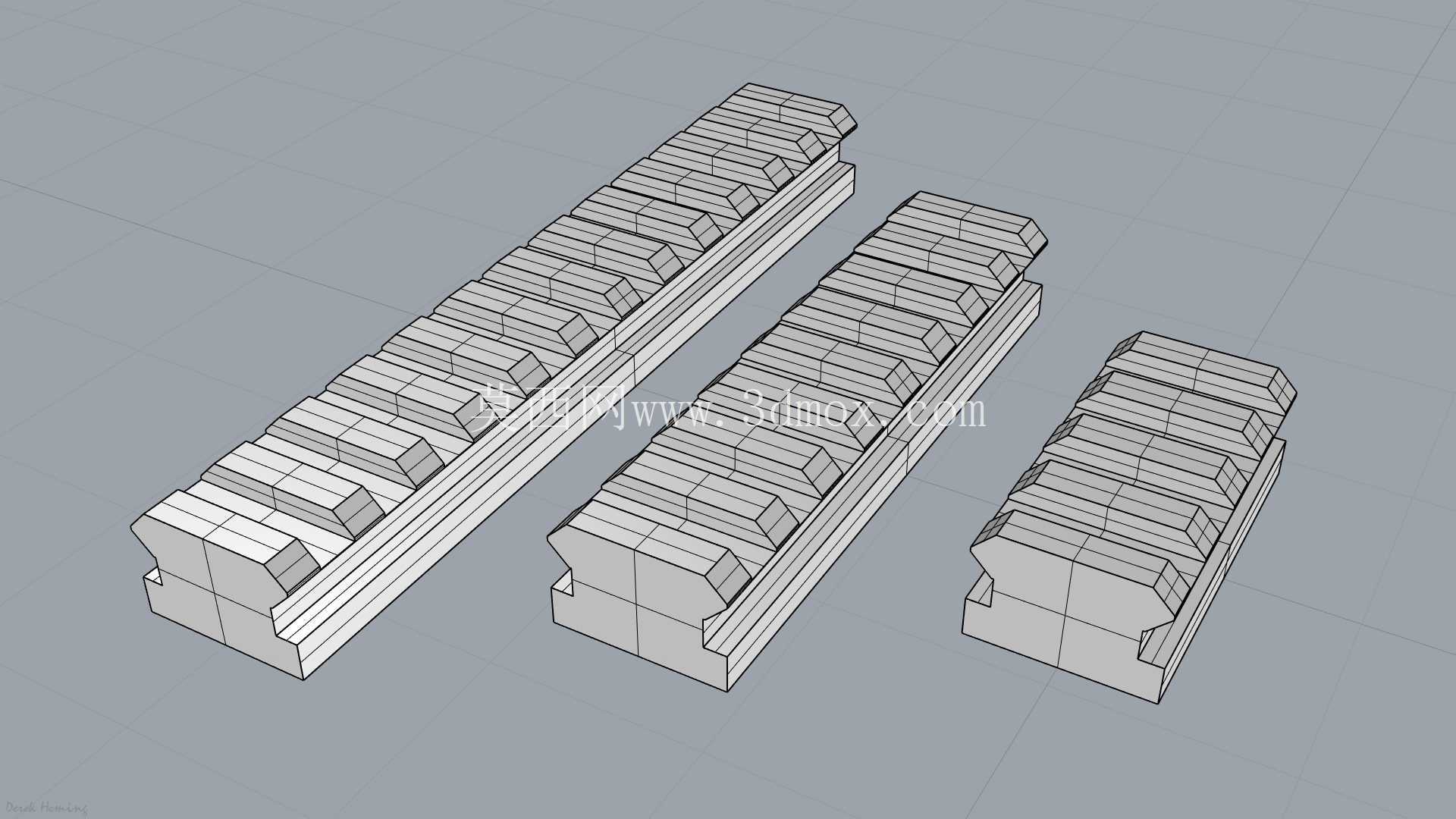

　　从结构设计思路来看，本次建模完全还原标准导轨的截面特征：导轨主体采用T型截面作为承载基础，顶部的定位齿采用等距分布的矩形齿结构，齿间的凹槽为附件锁紧螺母提供卡合空间，两侧的平行基准面为附件提供定位支撑，保证附件安装后不会出现横向偏转。建模过程中严格遵循标准规定的齿距尺寸、齿顶宽度、槽底宽度、导轨总高度等核心参数，没有随意简化齿形结构或调整槽距尺寸，确保模型的几何特征与实物完全一致。同时针对不同长度的使用需求，模型提供了三种不同长度的导轨结构，分别适配短段局部加装、中段附件扩展、全长导轨覆盖等不同的安装场景，使用者可以根据实际的安装空间长度选择对应规格的导轨开展结构设计或适配验证。

　　在安装边界与尺寸适配层面，该标准导轨的底部安装面为平面结构，可通过螺钉锁紧、焊接固定、夹具夹持等多种方式固定在枪械护木、机匣顶部或者其他需要加装战术附件的载体上，建模时保留了导轨底部的完整平面特征，没有添加额外的安装孔位等个性化结构，给使用者预留了足够的自定义安装设计空间。导轨的齿形侧面与槽底均做了符合标准的直角过渡处理，能够保证附件的锁紧卡块完全卡入槽内，在持续后坐冲击的工况下也不会出现滑移。不同于很多简化建模只做外形拉伸的处理，本次建模还原了导轨两端的端部倒角特征，既避免安装附件时锐边划伤操作人员，也能引导附件滑入导轨，提升装夹的顺畅度。

　　从工程使用的角度来说，这类标准件的三维模型核心价值在于尺寸的准确性，很多非专业建模的导轨模型往往存在槽距偏差、齿形角度不对、导轨高度不符合标准等问题，用这类模型开展适配设计往往会出现实际加工后附件装不上、装夹后间隙过大、定位不准等问题。本次建模完全以公开的MIL-STD-1913标准尺寸为依据，每一个几何特征都对应标准中的尺寸要求，可直接用于战术装备的结构设计、3D打印样件验证、改装方案的干涉检查等工作，不需要使用者再反复核对尺寸修正模型。在实际的装备改装设计中，设计人员可以直接将该导轨模型导入装配环境，搭配不同的战术附件模型开展装配模拟，提前检查附件之间是否存在位置干涉、装拆空间是否足够、锁紧结构是否能够正常工作，减少实物试装的迭代次数，降低改装设计的时间成本。

　　另外需要注意的是，该导轨的尺寸单位为英寸，在与公制尺寸的装配体配合时需要做好单位转换，避免因单位不统一导致的尺寸比例错误。导轨的承载截面经过长期的实际工况验证，能够承受常规轻武器射击时的后坐冲击，不会出现齿形变形或者断裂的问题，建模时保留了导轨的合理壁厚，没有为了外观效果刻意减薄结构尺寸，模型的结构强度特征与实物保持一致，也可用于基础的力学仿真分析参考。
