锈蚀质感工业锚链三维结构设计

　　在船舶系泊、重型起重、码头锚固、矿山牵引等重载作业场景中，锚链是承担载荷传递、固定限位的核心受力构件，其结构合理性直接关系到整套作业系统的安全冗余度。不同于普通输送链条，锚链需要承受交变冲击载荷、海水腐蚀、摩擦磨损等多重复杂工况，因此在三维结构设计阶段，就需要充分考虑链节的受力分布、衔接间隙、材料厚度匹配等核心参数。

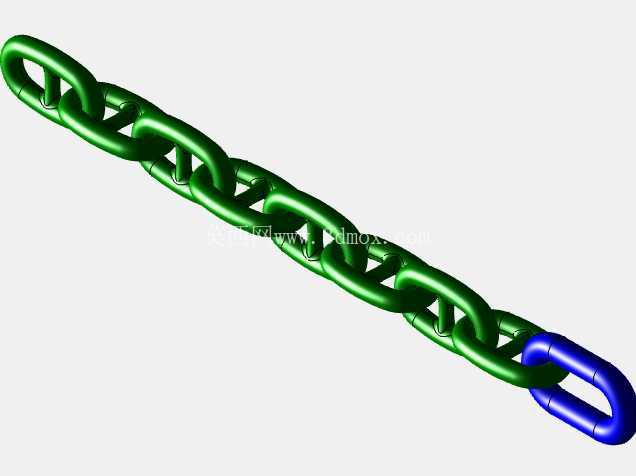

　　这套锚链的常规链节材料厚度设定为30mm，末端连接链节的材料厚度提升至36mm，这一设计差异是基于实际受力逻辑做出的调整：末端链节需要直接连接锚体、卸扣或者固定端基座，是应力集中最明显的位置，增加截面厚度可以有效降低该位置的应力峰值，避免长期受载出现链节拉长、开裂甚至断裂的风险。常规链节采用统一的椭圆闭环结构，链节之间的套接间隙经过反复校核，既保证相邻链节可以在三个自由度方向实现小角度偏转，适配系泊过程中随波浪、载荷方向变化的角度调整需求，又不会因为间隙过大导致链节之间出现冲击碰撞，加剧磨损。

　　从外形尺寸与安装边界来看，整套锚链的链节采用锻造工艺对应的结构圆角设计，所有受力转角位置都做了大圆弧过渡，避免直角位置出现应力集中。链环的内孔尺寸经过匹配计算，刚好可以容纳相邻链节的杆部顺利穿过，套接后相邻链节的接触位置为面接触而非线接触，能够有效分散接触应力，降低长期摩擦带来的磨损失效概率。末端加厚链节的内孔尺寸略大于常规链节，是为了适配标准卸扣、连接销的安装尺寸，不需要额外加工过渡连接件就可以直接和端部锚固部件对接，减少现场安装的适配工作量。

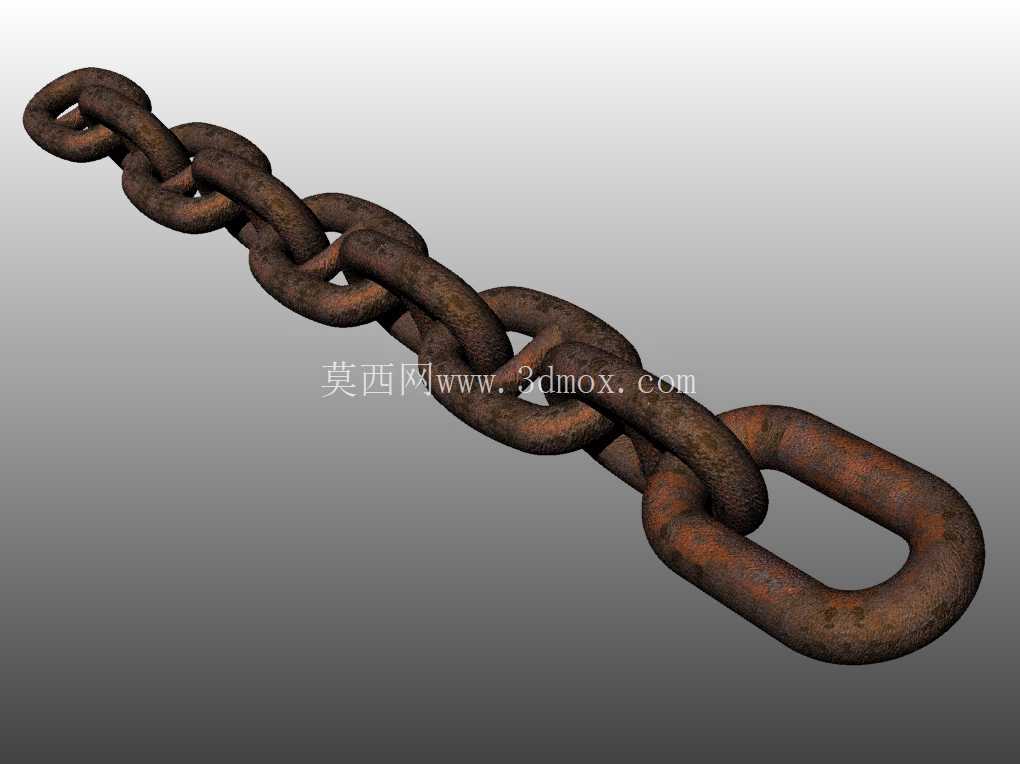

　　在实际应用场景中，这类锚链除了船舶抛锚固定之外，还会被用于重型设备的牵引固定、码头趸船的系泊限位、矿山重型刮板输送机的牵引构件、大型起重设备的防风拉索等场景。不同场景下对锚链的表面处理要求存在差异，比如海洋环境使用的锚链会做热浸镀锌或者特殊防腐涂层处理，矿山场景使用的锚链会做表面淬火提升耐磨性能，而这套模型还原的锈蚀质感表面，是锚链在户外长期使用后的典型外观状态，能够直观呈现构件在实际服役环境下的表面特征，对于做场景渲染、工况模拟的设计人员来说，可以直接调用材质参数实现真实感渲染。

　　设计过程中，链节的成型逻辑采用闭环锻件的结构思路，没有拼接焊缝，所有截面都是连续的金属流线结构，这和实际锚链的生产工艺保持一致——实际生产中锚链都是采用圆钢加热后弯制成型，再经过闪光对焊、去毛刺、热处理、拉力试验等工序完成加工，三维建模时还原了无外露焊缝、表面平滑过渡的结构特征，没有多余的凸起或者棱角，避免模型结构和实际生产工艺脱节。链节之间的装配关系采用无约束套接的方式，建模时预留了合理的活动间隙，在做运动仿真时，可以直接模拟锚链在拖拽、悬挂过程中的自然垂荡、弯折状态，不需要重新调整装配约束。

　　从安装适配的角度来说，这套锚链的链节尺寸符合常规工业锚链的尺寸系列，设计选型时可以直接根据末端链节的厚度匹配对应的卸扣、吊环、连接销等标准件，不需要单独定制非标连接件。常规链节的30mm厚度对应的额定载荷、破断载荷都可以参照对应标准链条的参数进行核算，在做设备整体受力校核时，可以直接调用对应规格的材料力学参数，不需要额外做非标件的力学性能测试。末端加厚链节的尺寸设计也考虑了磨损余量，长期使用过程中即使链节和连接件接触位置出现一定量的磨损，剩余截面厚度依然可以满足额定载荷的受力要求，预留了足够的安全冗余。

　　很多设计人员在做锚链相关的结构设计时，容易忽略链节偏转角度的限制，实际使用中锚链的弯折半径不能过小，否则会导致链节之间出现卡滞，额外产生弯曲应力，这套模型在装配时就还原了链节的最大偏转角度限制，相邻链节之间的弯折角度不超过15度，和实际使用中的活动范围保持一致，在做运动仿真时不会出现不符合实际工况的过度弯折情况。同时链节的表面质感还原了锻件表面的细微凹凸和使用后的锈蚀纹理，在做产品展示、施工方案演示时，能够呈现出非常真实的视觉效果，不需要再额外做材质的细节调整。
