壁挂式电子设备外壳分体结构三维设计

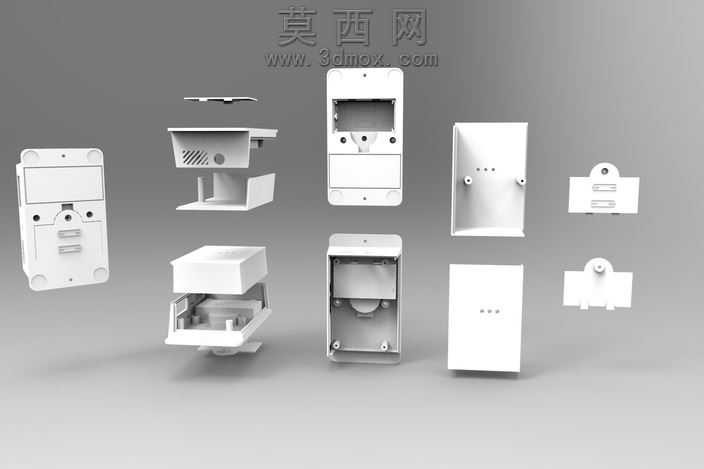

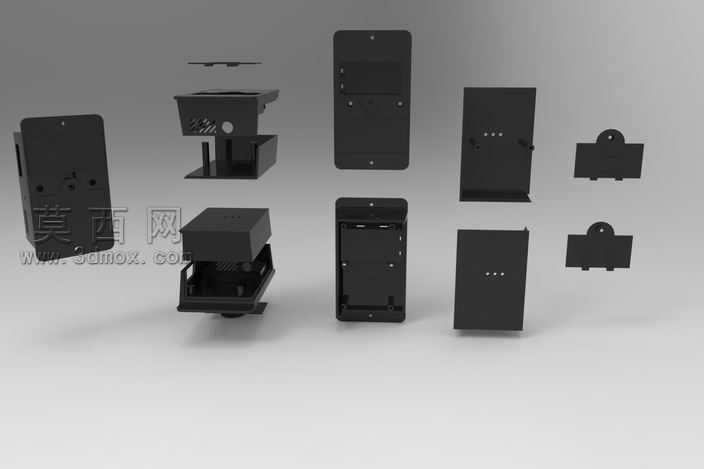

本作品为壁挂式小型电子设备的整套外壳结构三维设计，采用SketchUp完成全参数化建模，建模过程中严格遵循消费类电子外壳的设计规范，对壳体的每一处结构都做了精细化还原。整套外壳分为上盖、下底座、内部安装支架、壁挂固定背板四个核心组成部分，建模时先从下底座的基础轮廓开始绘制，通过拉伸、抽壳命令生成底座的主体腔体，预留出电路板安装的螺柱位置，螺柱的高度、内径尺寸都匹配常规小型电路板的安装孔径，同时在底座侧壁设计了对应的卡扣卡槽结构，用于和上盖实现免螺丝扣合装配，减少产品组装的工序成本。上盖部分建模时重点做了表面的细节处理，在对应设备指示灯的位置预留了三个透光小孔，小孔边缘做了0.2mm的倒角处理，避免注塑生产时出现尖角缺料的问题，同时上盖边缘做了一圈止口结构，和下底座的卡槽配合时可以实现更好的密封效果，减少灰尘进入壳体内部的概率。壁挂固定背板单独作为一个零件建模，设计了挂墙孔位和与壳体主体连接的卡扣结构，挂墙孔采用上宽下窄的葫芦孔形式，方便用户安装时先固定螺丝再将壳体挂入，降低安装难度。内部安装支架的建模重点考虑了元器件的固定需求，预留了传感器、接线端子的对应卡位，支架和底座之间通过定位柱实现快速装配定位。渲染阶段采用哑光白色塑料材质，模拟常用ABS工程塑料的表面质感，调整材质的粗糙度参数到0.8，还原塑料外壳的哑光磨砂效果，避免渲染出现过度反光的失真问题，场景搭建采用浅灰色渐变背景，搭配柔和的漫反射光照，将整套壳体的所有零件做爆炸式排布展示，清晰呈现每个零件的形态和装配关系，让观看者可以直观理解整套外壳的装配逻辑。设计过程中充分考虑了注塑生产的工艺要求，所有零件的壁厚都控制在2mm均匀厚度，避免出现壁厚不均导致的注塑缩水、变形问题，所有转角位置都做了R0.5以上的圆角过渡，既提升外壳的握持手感，也能避免注塑时的应力集中问题，同时在壳体的侧面设计了隐藏式的散热格栅，格栅的缝隙宽度控制在1.2mm，既满足设备内部的散热通风需求，也能避免较大的异物进入壳体内部。整套模型的结构设计兼顾了装配便捷性、生产工艺性和使用实用性，可直接用于小型门禁模块、传感控制器、信号转接模块这类壁挂电子设备的外壳方案参考，也可作为同类塑料壳体结构设计的练习参考案例。
