高精度舵机伺服执行模块结构设计

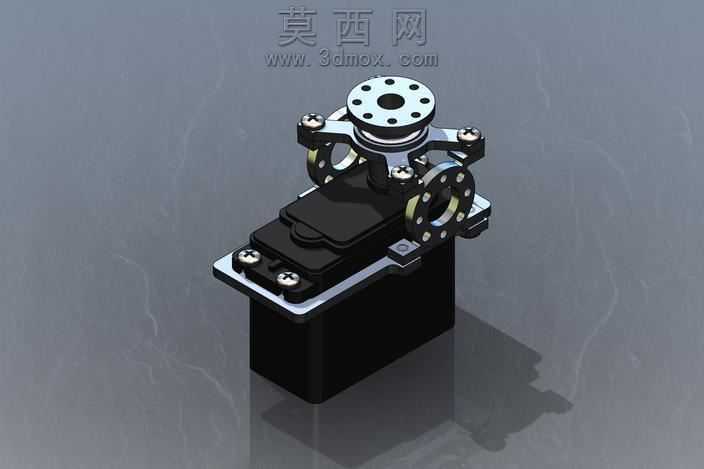

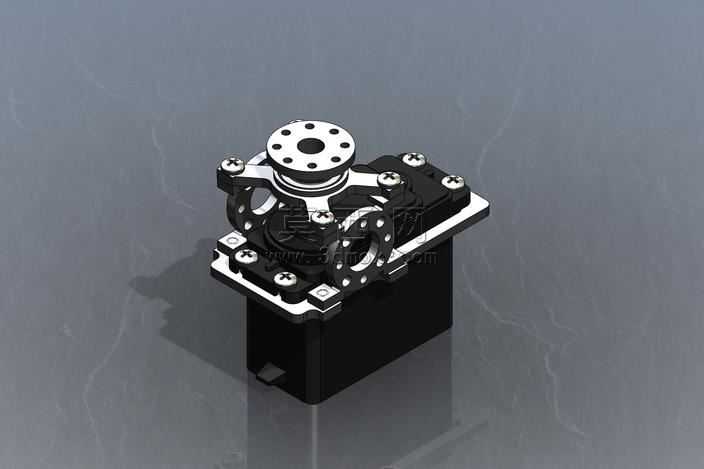

本作品为舵机类伺服执行模块的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对舵机的核心功能分区进行拆解规划：底部为标准舵机的动力容纳舱体，采用哑光黑色工程塑料质感的材质设定，还原常规舵机外壳的注塑成型质感，舱体边角做微小圆角过渡处理，避免尖锐棱角带来的视觉生硬感，同时匹配实际量产舵机的外壳工艺特征。中部为动力输出的转接传动结构，采用亮银色金属材质设定，模拟铝合金阳极氧化后的表面质感，十字形的输出转接架通过多组内六角螺丝与底部舵机的输出盘紧固连接，每颗螺丝都做了精确的螺纹细节建模与沉头孔位匹配，保证装配关系完全符合实际机械安装逻辑，转接架两侧设计有对称的镂空减重结构，在保证结构刚性的前提下降低整体转动惯量，提升舵机响应速度。顶部为标准法兰式输出盘，盘面均匀分布多组安装孔位，孔位尺寸与孔间距严格遵循通用舵机输出盘的行业标准，可直接适配各类机械臂、机器人关节、航模操纵面的安装需求，输出盘中心做定位凸台设计，保证外接负载的同轴度，减少转动过程中的径向窜动。渲染阶段采用工作室级灰色哑光背景，添加柔和的顶光与侧补光，在模型底部投射出自然的软阴影，突出金属结构件与塑料外壳的材质层次差异，金属件表面添加细微的磨砂纹理反射，避免镜面反射带来的失真感，塑料外壳则添加轻微的颗粒质感，还原真实工程塑料的表面触感。设计过程中充分考虑了该伺服模块的通用性，所有安装孔位、外形尺寸都兼容市售常规数字舵机的替换需求，既可以直接用于小型人形机器人的关节驱动，也可适配机械臂末端的姿态调整、航模舵面的角度控制等场景，整体装配体无干涉问题，所有活动部件都保留了合理的运动间隙，可直接用于后续的运动仿真验证与结构优化。
