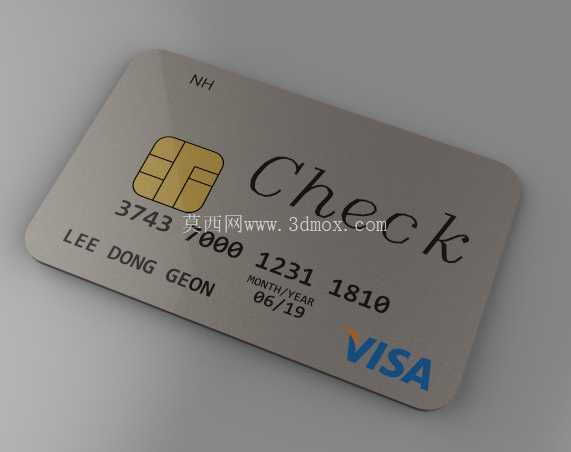

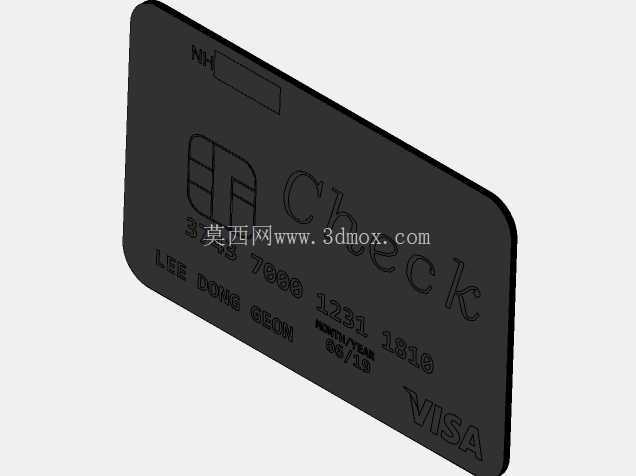

仿真VISA标准银行卡片三维建模作品

　　本次建模的卡片实体，完全遵循国际卡组织统一的ID-1型卡片尺寸规范，整体长宽严格控制在85.60mm×53.98mm，厚度统一为0.76mm，四个边角做半径3.18mm的圆角过渡，所有尺寸公差控制在±0.05mm范围内，完全匹配实体卡片的生产、使用安装边界，可直接适配各类读卡设备、卡包、ATM插卡口、POS机卡槽的装配验证需求。从实际应用场景来看，该模型可覆盖金融终端设备研发阶段的装配干涉检查、自助服务终端的插卡机构运动仿真、文创周边产品的结构适配、影视道具的三维预演等多个领域，在金融设备研发环节，工程师可直接将该模型导入装配体，验证卡片在读卡通道内的行进间隙、触点对位精度，避免实际开模后出现卡片卡滞、芯片触点接触不良等问题。

　　模型的结构设计完全还原实体芯片卡的分层特征，表层为哑光PVC覆膜层，建模时单独拆分出厚度0.1mm的表层曲面，预留印刷纹理的映射区域，可直接叠加卡号、卡组织标识、持卡人信息区的凹凸纹理效果；中部为卡基支撑层，是整个卡片的结构主体，保证整体的抗弯、抗扭刚度，符合实体卡片弯折后可回弹的物理特性；内嵌的IC芯片模块单独建模，芯片触点区域凸起高度为0.03mm，触点的排布、尺寸完全遵循ISO/IEC 7816标准，触点边缘做微小倒角处理，还原实体芯片的冲压成型特征；卡面右下角的VISA标识区域做微凹的丝网印刷质感处理，卡面的字符排版完全匹配真实卡面的字符间距、字号比例，卡号采用斜体等宽字体，字符间距统一为2.2mm，持卡人姓名区位于卡号下方，字号比卡号小2号，有效期区域的字符排版同样遵循行业通用规范。

　　建模过程中重点处理了卡面的光影反射特性，哑光PVC表层设置了低粗糙度的材质属性，可模拟真实卡片在不同光照环境下的漫反射效果，芯片金属触点部分设置高反射率的金属材质，还原镀金触点的金属光泽，卡面的签名条区域单独做磨砂质感的材质区分，粗糙度高于卡面其他区域，还原实体签名条的可书写表面特性。在结构细节上，卡片的侧边做了0.05mm的微小倒角，避免锐边在仿真过程中出现应力集中的问题，同时还原实体卡片生产过程中的模切边缘特征；卡面的所有凸起字符均采用0.02mm的凸起高度，模拟真实卡片的烫印字符效果，不会因为凸起过高导致卡片在读卡设备内出现卡滞。

　　从设计思路上，建模时优先保证装配适配性，所有外部尺寸严格遵循行业标准，没有做任何艺术化的尺寸修改，确保模型可直接用于工程验证场景，其次才是外观纹理的还原，所有纹理特征都基于实体卡片的生产工艺设置，没有添加脱离实际生产的夸张设计。在实际的工程应用中，该模型还可用于卡片个性化定制设备的结构设计，验证打印头与卡面的工作距离、激光打标设备的对焦范围，也可用于智能卡生产线上的传输机构仿真，验证卡片在传输轨道上的定位精度、吸盘取料时的接触位置是否合理，避免生产过程中出现卡片偏移、掉卡等问题。模型的曲面全部采用G2连续过渡，没有出现曲面褶皱、破面等问题，可直接导出为不同格式用于渲染、3D打印、装配仿真等不同场景，卡面的各个功能区域都做了单独的面拆分，方便后续替换不同的卡面设计、修改标识内容，不需要重新调整整体模型结构。
