单立柱焊接变位机TWB-20结构设计

　　在重型结构件焊接加工场景中，工件的焊缝位置往往分布在不同空间角度，依靠人工翻转工件不仅劳动强度大，还很难保证焊缝处于平焊、船形焊等易保证焊接质量的工位，单立柱式焊接变位机就是为解决这类问题设计的专用工艺装备。这款TWB-20变位机的核心功能是带动装夹在前端工作盘上的工件完成回转与角度调整，让不同位置的焊缝都能调整到最佳焊接姿态，既可以配合手工焊使用，也能对接焊接机器人组成自动化焊接单元，在工程机械结构件、压力容器封头、中小型箱体类零件的焊接工序中应用十分广泛。

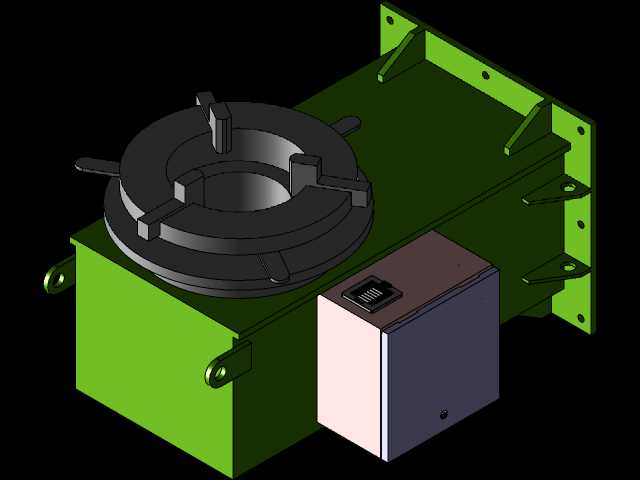

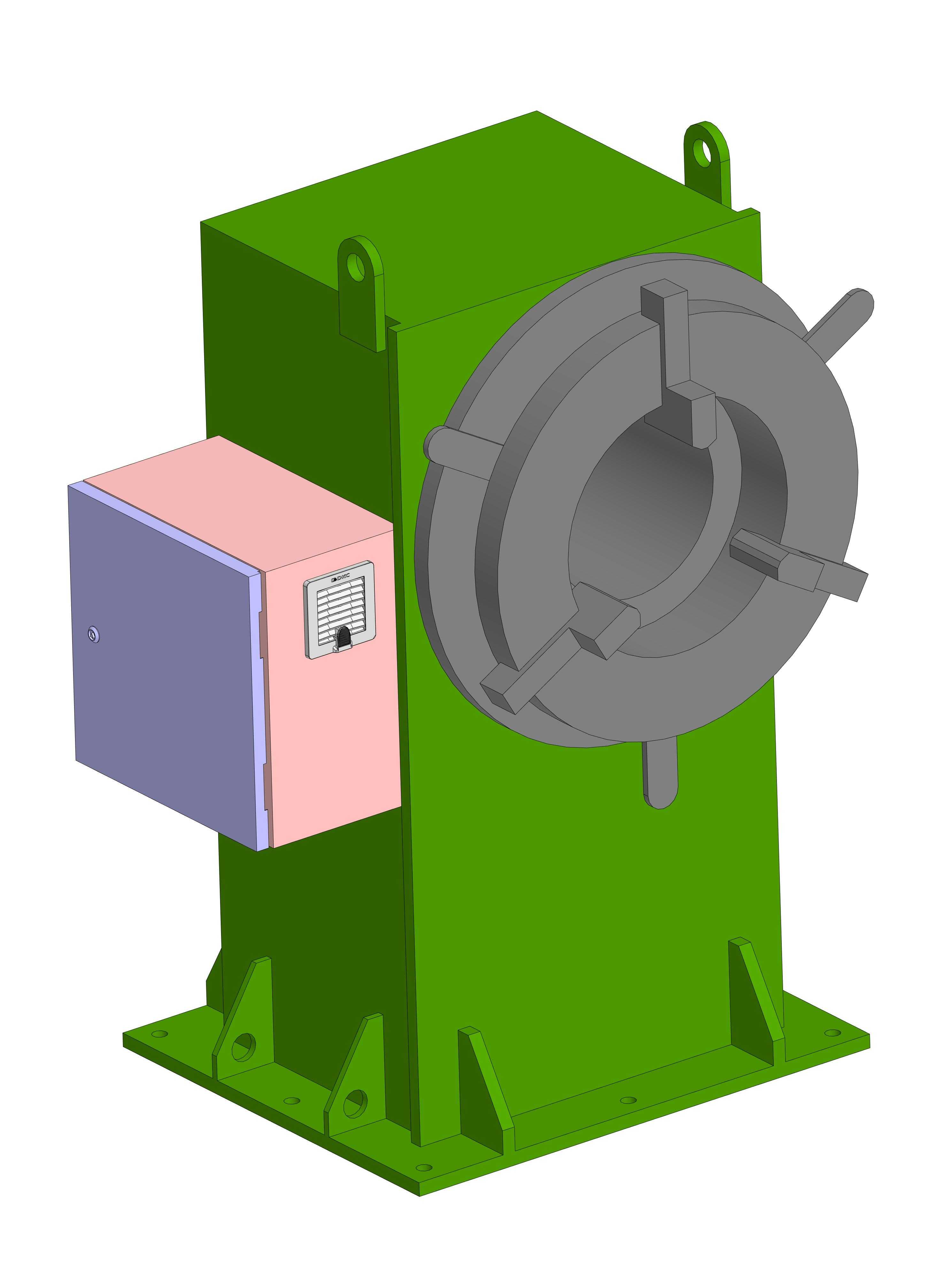

　　从结构设计逻辑来看，设备采用立式单立柱布局，底部为整体式安装底座，底座上设置了多组带安装孔的支撑筋座，安装时可通过地脚螺栓将设备牢牢固定在车间混凝土地基或者钢结构工作平台上，底座的筋板布局经过受力校核，能够承受额定负载下工件回转时的偏载力矩，避免设备运行过程中出现晃动。主体立柱采用箱型焊接结构，内部布置有加强筋板，保证整体刚性的同时控制设备自重，立柱顶部设置的吊耳是为了方便设备出厂运输、车间内移位吊装时的挂点，无需额外焊接临时吊具，避免对主体结构造成损伤。

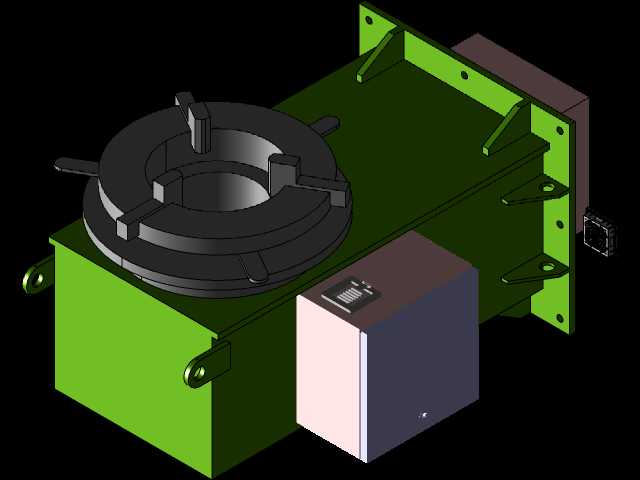

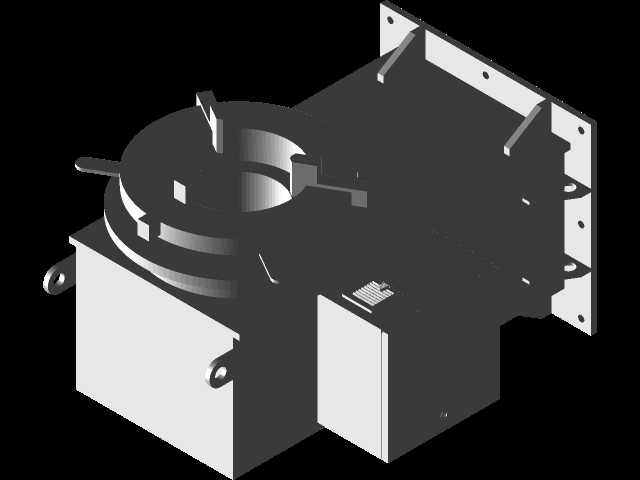

　　前端的回转工作盘采用大直径圆盘结构，盘面均匀分布多组T型槽与定位挡块安装位，装夹工件时可以通过T型螺栓快速压紧工件，也可以根据工件外形定制专用夹具安装在盘面上，工作盘的回转支撑采用大直径回转支承结构，能够承受径向、轴向以及倾覆力矩的复合载荷，即使工件重心偏离工作盘中心一定距离，也能保证回转过程平稳无卡滞。工作盘侧面伸出的操作手柄是用于手动调整回转角度时的施力部位，手动调整模式下可以通过锁紧机构将工作盘固定在任意需要的角度，适配不同焊缝的焊接需求。

　　设备侧部安装的独立控制箱体采用壁挂式安装在立柱侧面，箱体面板上设置有控制按钮、状态指示灯以及急停开关，电气元件全部集成在箱体内，既减少了外部布线的杂乱，也能避免焊接飞溅、车间粉尘对电气元件的损伤，控制箱与立柱之间的走线采用隐藏式布线槽，从箱体连接处直接进入立柱内部，不会因为工件回转、人员操作剐蹭到线缆。

　　从安装边界尺寸来看，这款变位机的底座安装孔位间距、工作盘中心高度都是按照常规焊接工位的操作高度设计，操作人员站在地面即可完成工件装夹、焊接操作，无需额外搭建操作平台；工作盘的回转范围覆盖360度全周，角度锁紧机构可以在任意角度位置实现可靠锁紧，锁紧后不会因为焊接过程中的外力出现角度偏移。在实际选型应用中，需要重点核对工件的最大回转半径、工件重量以及重心偏移量，确保负载在设备额定承载范围内，避免长期过载造成回转支承磨损、立柱变形等问题。

　　设计这类设备时，首先要保证的是结构刚性，因为焊接过程中会存在一定的焊接应力，以及工件装夹时的冲击载荷，如果刚性不足，焊接过程中出现微小的颤动都会直接影响焊缝成型质量；其次是回转动作的平稳性，尤其是配合自动化焊接时，回转速度的稳定性、角度定位的精度会直接影响焊缝的一致性，因此在传动结构设计上通常会采用蜗轮蜗杆传动结构，既可以实现大传动比的减速，也具备反向自锁特性，避免停止角度后工作盘因为工件偏载出现自行转动的问题。另外，设备的所有外露加工面都做了防锈处理，非加工面喷涂了防护漆，能够适应车间内多粉尘、存在焊接飞溅的作业环境，日常维护只需要定期对回转支承、传动部位加注润滑脂，检查锁紧机构的可靠性即可，维护成本较低。
