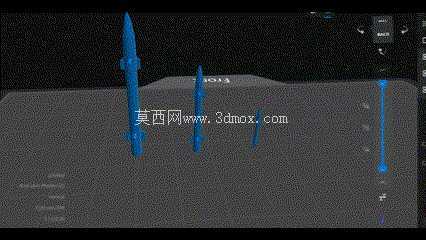

三种规格NASA导弹3D打印验证结构

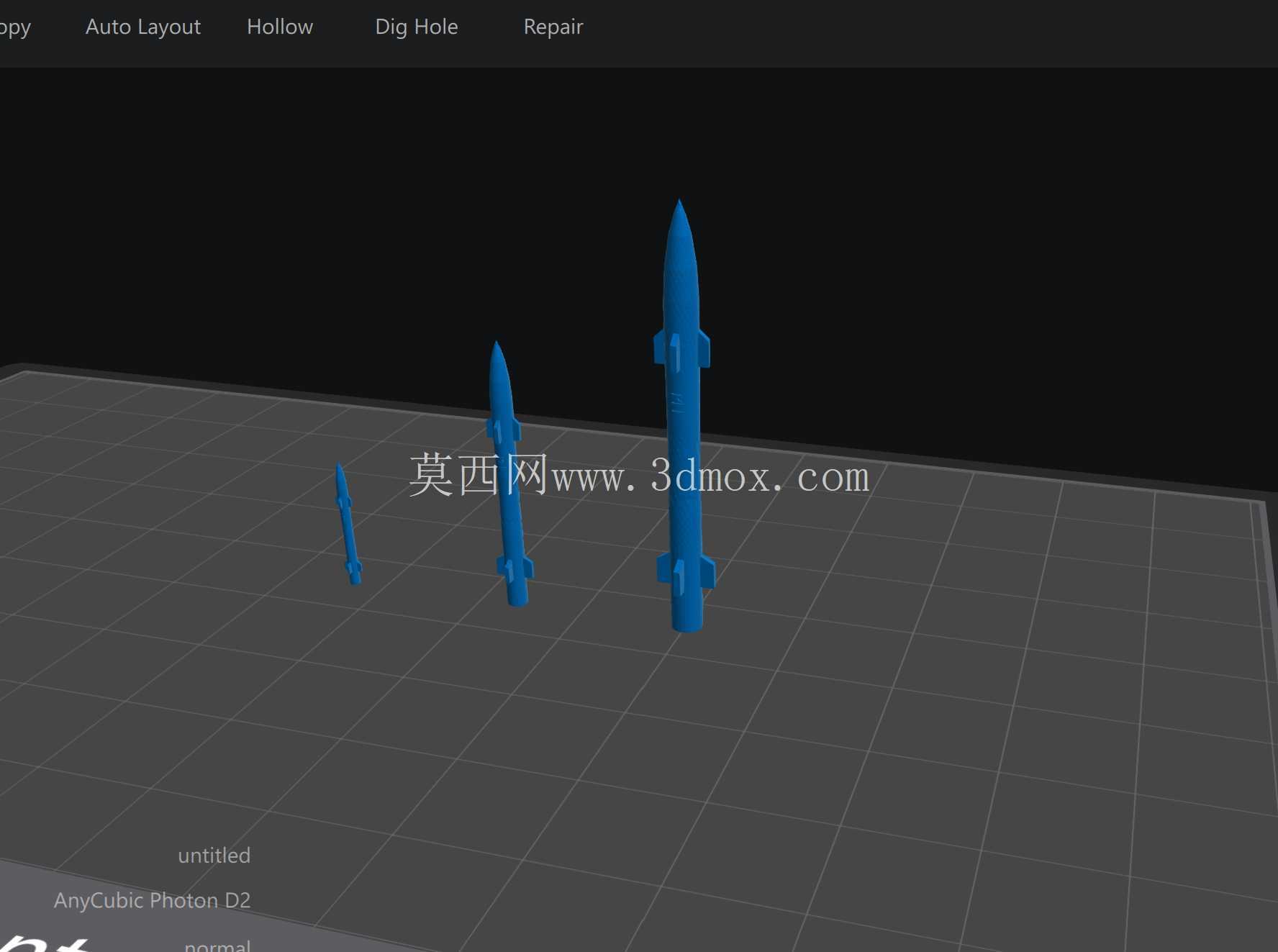

　　本次呈现的三款不同尺寸的导弹结构，核心服务于增材制造工艺的落地验证场景，适配桌面级与工业级FDM、光固化3D打印设备的成型能力校验，可直接用于航天科普展品制作、缩比风洞试验前置样件制备、教学演示教具生产等实际场景。三款结构采用统一的气动外形基准，按照等比例缩放逻辑完成尺寸梯度设计，最大款适配常规200mm成型幅面的3D打印机，无需拆分即可一次性完成打印，最小款可在小尺寸光固化设备上批量排布生产，单批次可完成数十个样件的成型，大幅降低小批量样件的制作周期。

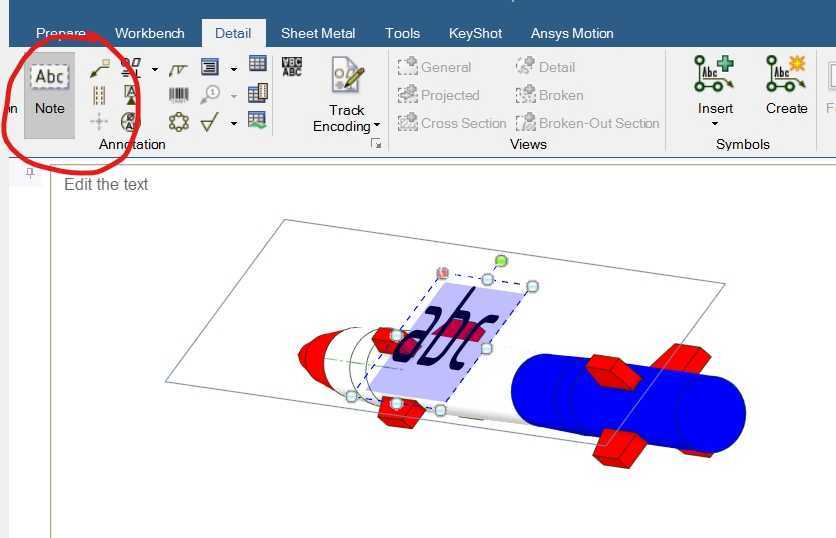

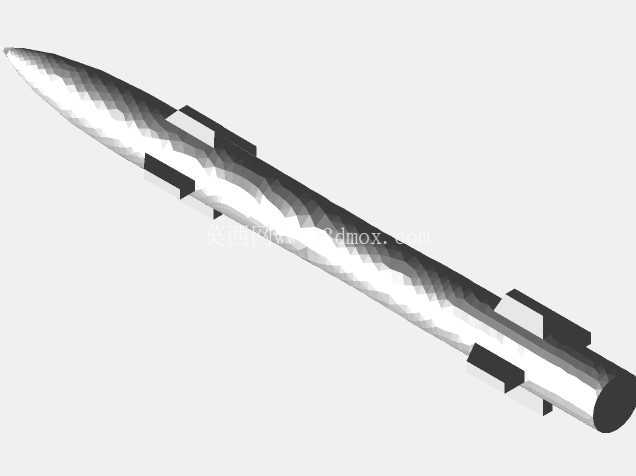

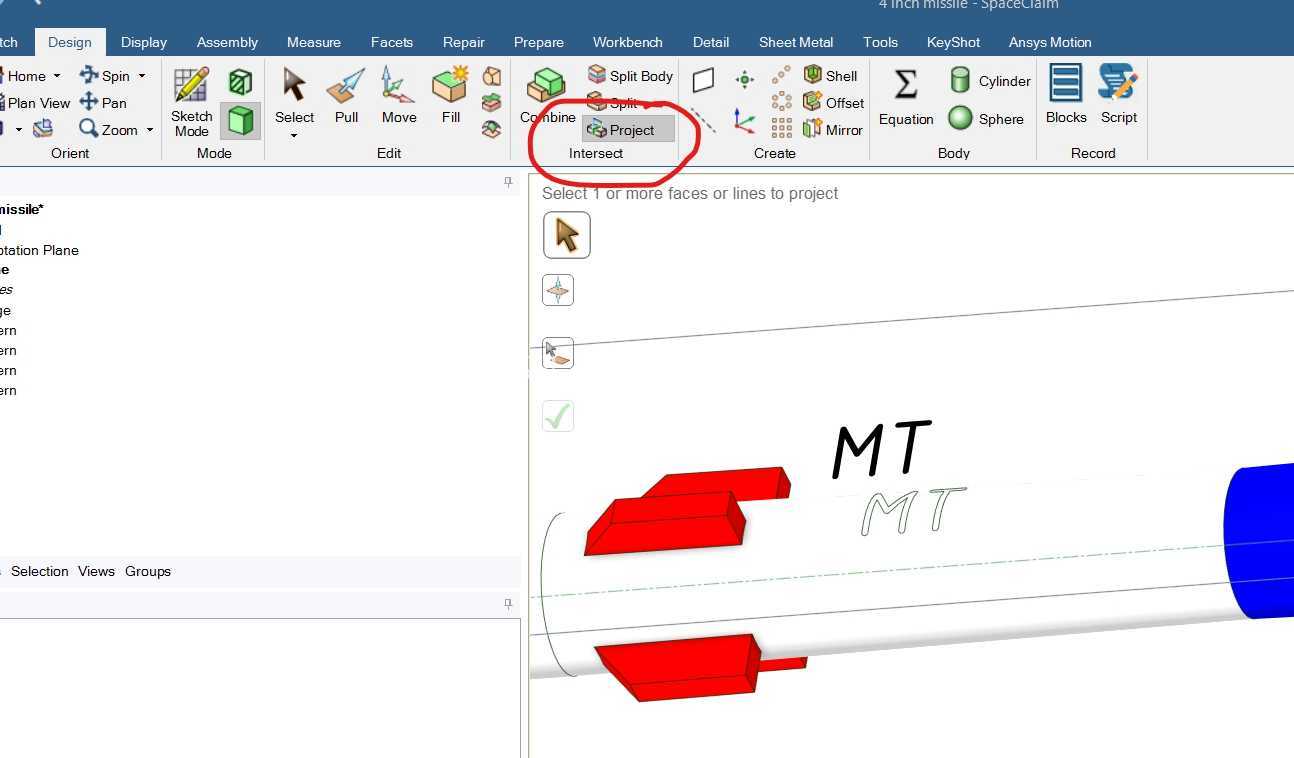

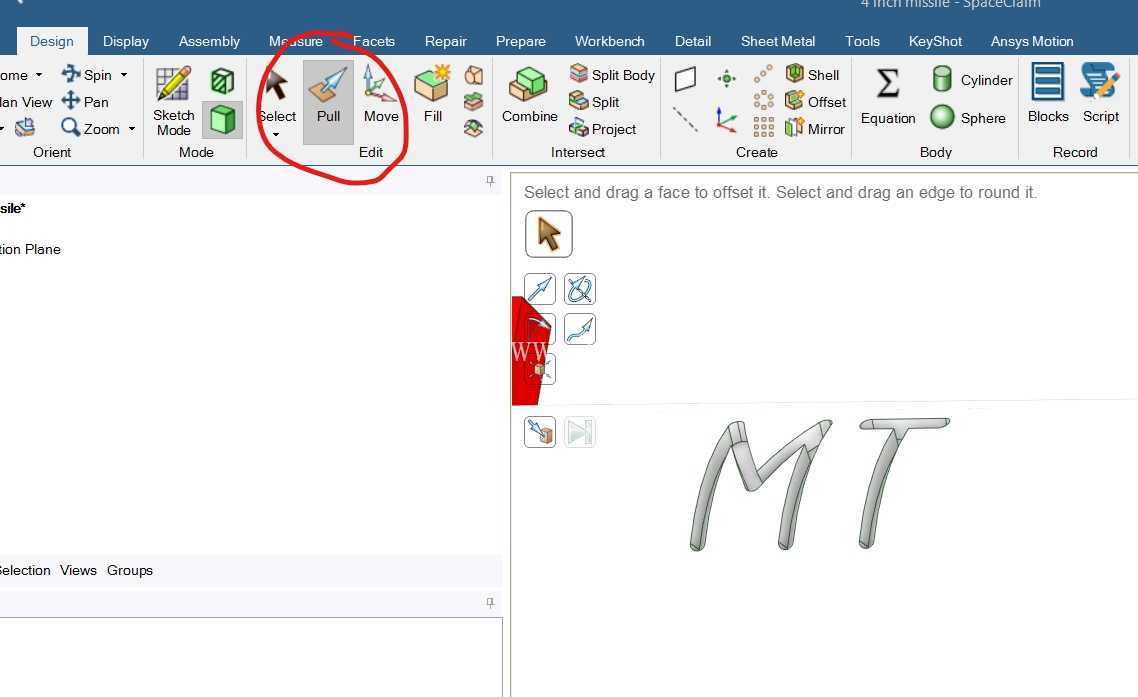

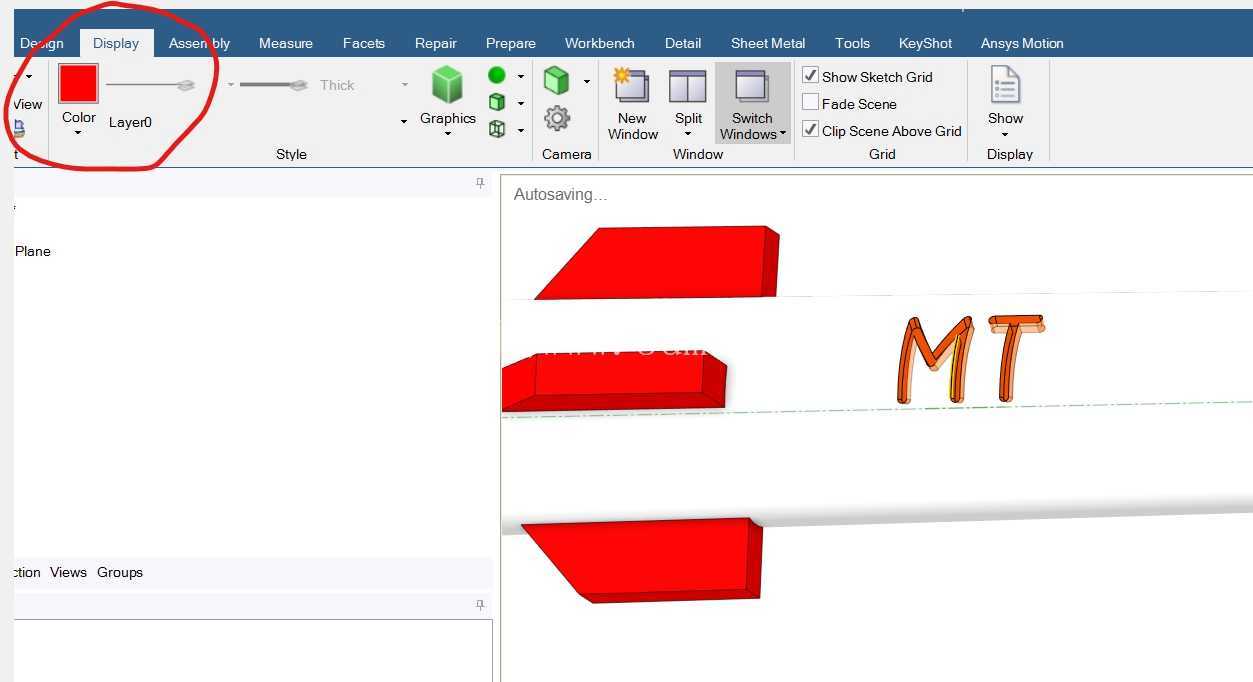

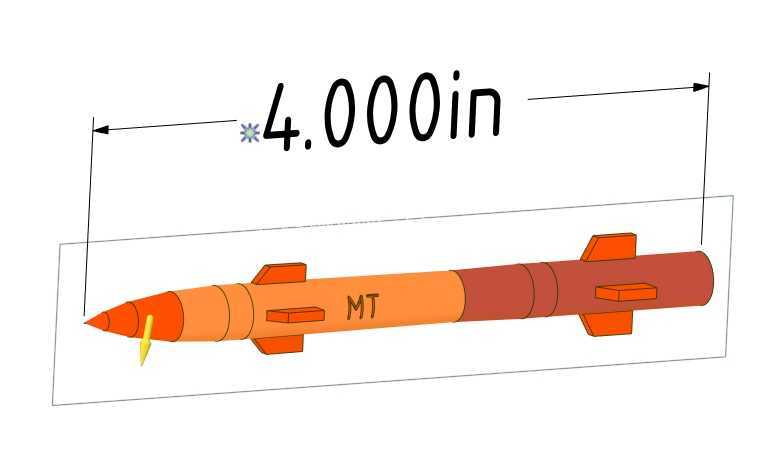

　　从结构设计逻辑来看，弹体整体采用旋成体气动布局，弹头段为符合马赫数适配要求的锥度曲面，弹身中段预留了标识刻字的下沉结构，打印完成后无需二次处理即可清晰呈现预设的文字标识，弹翼部分采用与弹身一体化的连接设计，取消了额外的装配接缝，避免了后处理过程中拼接对位的误差，同时弹翼厚度按照不同尺寸比例做了等强度调整，小尺寸款弹翼厚度适当加厚，避免打印过程中出现翘曲、断边等成型缺陷，大尺寸款弹翼做了轻量化的内部空腔预留，在保证结构刚度的前提下减少打印耗材的消耗。

　　在安装边界的适配层面，三款弹体的尾部均设计了统一规格的定位插轴，可适配通用的展示底座安装孔位，无需针对不同尺寸单独制作配套底座，插轴与底座的配合公差按照H7/g6的间隙配合标准设计，既保证安装后的定位稳定性，又可实现快速插拔更换。实际应用过程中，该结构可直接导入切片软件完成参数设置，针对不同打印工艺可做对应的参数适配：采用FDM工艺打印时，弹体曲面部分可设置0.15mm层厚保证曲面顺滑度，弹翼部分可增加3层周边轮廓提升结构强度，无需额外添加支撑结构即可完成自支撑成型；采用光固化工艺打印时，可仅在弹体尾部接触平台的位置添加少量支撑，拆除后几乎无残留痕迹，后处理打磨工作量极低。

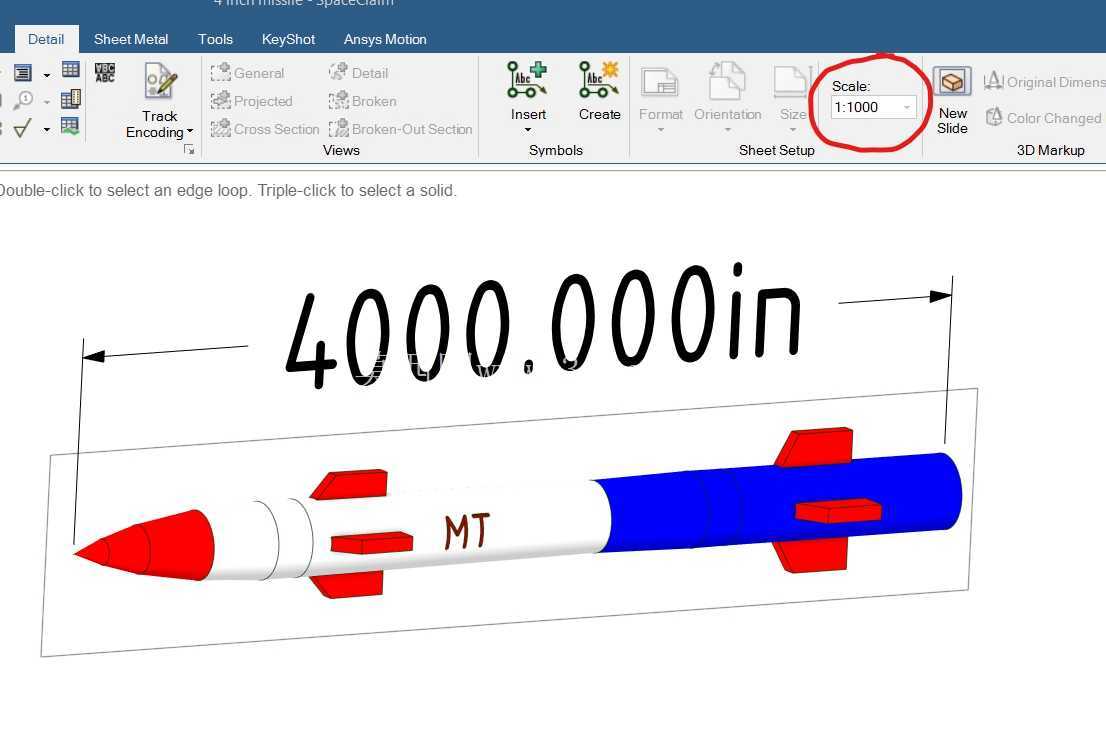

　　从功能特性来看，三款不同尺寸的结构覆盖了从手持教具到展陈展品的全场景需求，大尺寸款可用于航天主题展馆的静态陈列，表面做喷漆处理后可高度还原实弹的外观质感，中等尺寸款可用于中小学航天科普课程的组装演示，小尺寸款可作为文创周边的原型进行翻模量产。设计过程中充分考虑了3D打印的工艺约束，所有曲面过渡位置均做了圆角处理，避免出现应力集中导致的打印件开裂问题，弹体内部为实心结构的小尺寸款可保证足够的抗摔性能，满足日常教学场景下的频繁拿取需求，大尺寸款的内部空腔结构可有效降低打印件的整体重量，避免长期陈列时底座出现负载过载的问题。针对风洞试验的前置验证场景，弹体的外形曲面严格按照公开的气动参数做了还原，缩放后的尺寸可适配小型教学风洞的试验段尺寸，安装后可完成基础的气动阻力测试，为后续的气动外形优化提供直观的样件支撑。整个结构的建模过程严格遵循参数化设计逻辑，所有尺寸均关联统一的缩放比例参数，后续若需要调整为其他尺寸规格，仅需修改全局缩放系数即可完成全结构的尺寸更新，无需逐个特征调整，大幅提升了衍生型号的设计效率。
