家用WIFI智能迷你门铃结构设计方案

　　做入户智能硬件结构设计快八年，经手的门铃类产品少说也有二十多款，这次拆解建模的这款迷你WIFI门铃，是目前做过的小尺寸机型里，安装适配性做得比较均衡的一款。先从实际落地场景说，这类产品主要覆盖两类使用需求，一类是老旧小区没有预装单元门禁的住户，不用走墙体布线，直接贴装或者螺丝固定在入户门外侧就能用，访客按铃之后室内机发声提醒，同时手机端能收到推送，哪怕人不在家也能看到门外访客画面；另一类是租房群体，退租的时候可以直接拆走，不会破坏原有墙面装修，比传统有线门铃的适配场景宽很多。

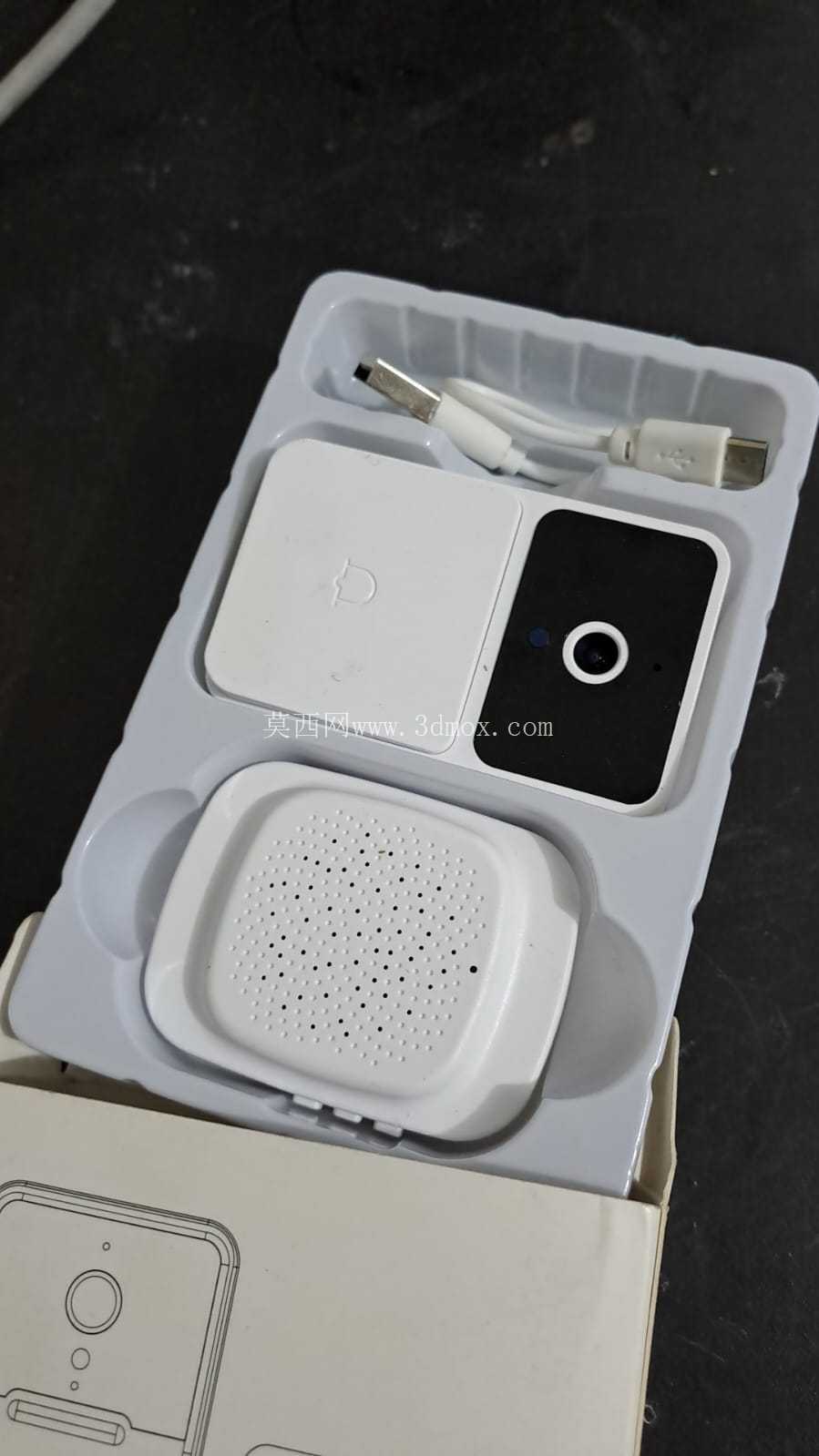

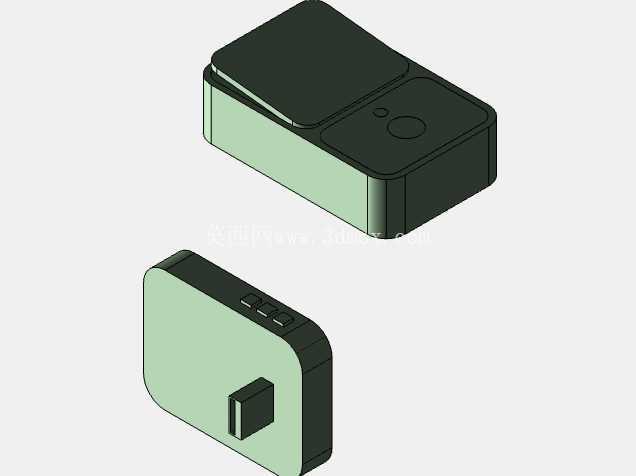

　　从功能模块拆分来看，整套产品分为室外按键采集端、室内发声接收端两个核心部分，配套的还有充电用的USB短线，所有部件都做了吸塑内托定位，运输过程中不会出现部件磕碰刮花的问题。室外端的面板做了分区设计，一半是带人体感应与摄像模组的黑色视窗区，圆形的按键周围做了环形指示灯，夜间访客也能快速找到按键位置，另一半是白色的天线与主板容纳区，外壳边缘做了1.5mm的圆角过渡，没有尖锐棱角，避免安装或者擦拭的时候划手。室内端整体是带密集出声孔的弧面造型，出声孔的孔径做了1mm的等距排布，既不会因为孔太大进灰，也不会因为开孔密度不够导致铃声音量衰减，底部做了可拆卸的电池仓盖，更换电池的时候不用拆开整机外壳，日常维护很方便。

　　设计思路上，这款产品优先考虑的是安装边界的兼容性，室外端的整体厚度控制在15mm以内，不管是贴在防盗门的门板平面，还是门框侧边的窄立面，都不会出现突出过多被磕碰掉的问题，背部预留了3M胶贴的安装位，同时也做了两个沉头螺丝孔，用户可以根据自己家门的材质选择安装方式，水泥墙面用螺丝固定，光滑漆面门板用胶贴固定，不用额外准备安装配件。结构配合上，外壳的卡扣做了0.2mm的过盈配合，接缝处均匀度能控制在0.1mm以内，室外端的接缝处还做了一圈防水胶圈，应对日常下雨溅水、楼道清洁泼水的场景都不会出现进水烧主板的问题。

　　尺寸设计上，室外端的长宽控制在80mm60mm的范围内，比常规的名片尺寸还要小一圈，不会在门上显得突兀，室内端的长宽是100mm80mm，放在入户玄关的鞋柜上不占地方，也可以通过背部的挂孔挂在墙面插座旁边。出声孔的排布做了声学优化，正前方3米范围内的铃声响度能达到75分贝，不会出现厨房关着门听不到门铃声的情况，同时最大音量下也不会出现破音，避免突然响铃吓到家里的老人小孩。供电部分，室外端用的是低功耗设计，内置电池的续航能做到半年以上，不用频繁拆下来充电，充电接口做了隐藏式的硅胶塞，平时塞住能防尘防水，充电的时候掀开就能插线，不用拆整机。

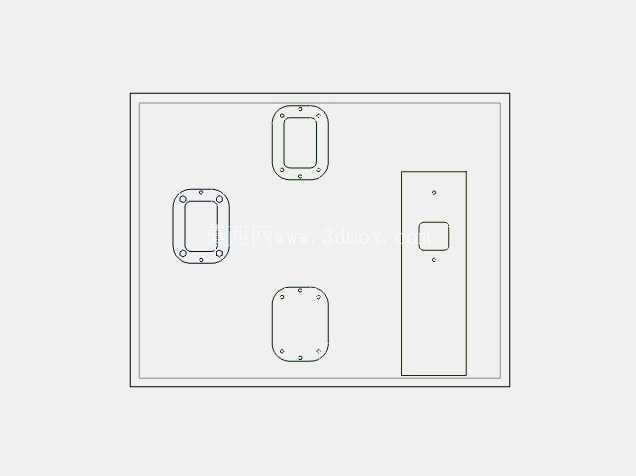

　　从结构建模的角度来说，这款产品的所有配合公差都做了适配调整，卡扣的拔模斜度做了1.5度，量产的时候脱模不会出现卡模或者披锋的问题，视窗区的透明件和黑色面板做了双色注塑的预留位，不用后续额外粘胶，能减少装配工序，提升良品率。吸塑内托的槽位和每个部件的外形做了0.5mm的间隙预留，放进去之后不会晃荡，外包装盒用的是常规的白卡纸盒，尺寸刚好容纳内托和配件，不会出现多余的空间浪费包装材料。另外，这款产品的天线位置做了净空区设计，外壳对应位置没有做金属镀层，WIFI信号的穿透能力更强，哪怕是装在金属防盗门上，也不会出现信号衰减连不上家里路由器的问题。按键的行程做了0.3mm的设计，按下去的反馈感清晰，不会出现按下去没反应或者误触发的情况，按键寿命按行业标准做了10万次的按压测试预留，正常家用五六年不会出现按键失灵的问题。
