8025规格125V直流无刷轴流散热风机

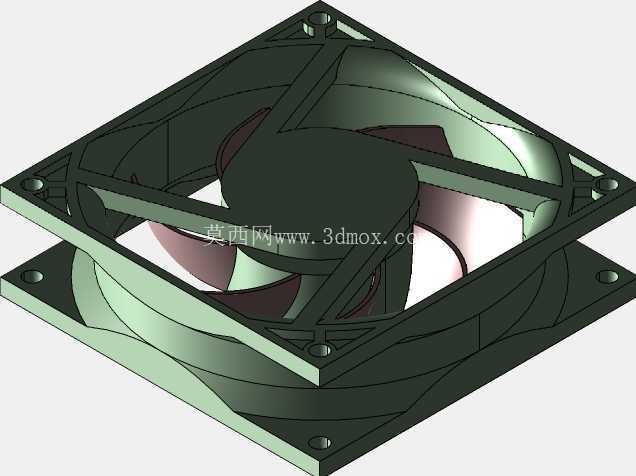

　　做电子设备热设计的工程师都清楚，小尺寸轴流风机的选型从来不是看参数表凑数，尤其是80mm见方的标准安装位，要兼顾机箱内部风道阻力、安装空间余量、长期运行可靠性，每一处结构细节都要和实际装配场景匹配。这款风机采用标准80x80mm方形外框设计，厚度25mm，是工业控制机箱、通讯设备机柜、小型电源模块、桌面级电子设备里最常用的安装规格，外框四个角预留的沉头安装孔位完全适配行业通用的M3/M4螺丝固定标准，安装时不需要额外做转接支架，直接贴合机箱预留的通风口就能完成固定，孔位公差控制在合理范围内，不会出现现场装配时孔位对不上、需要重新扩孔的问题。

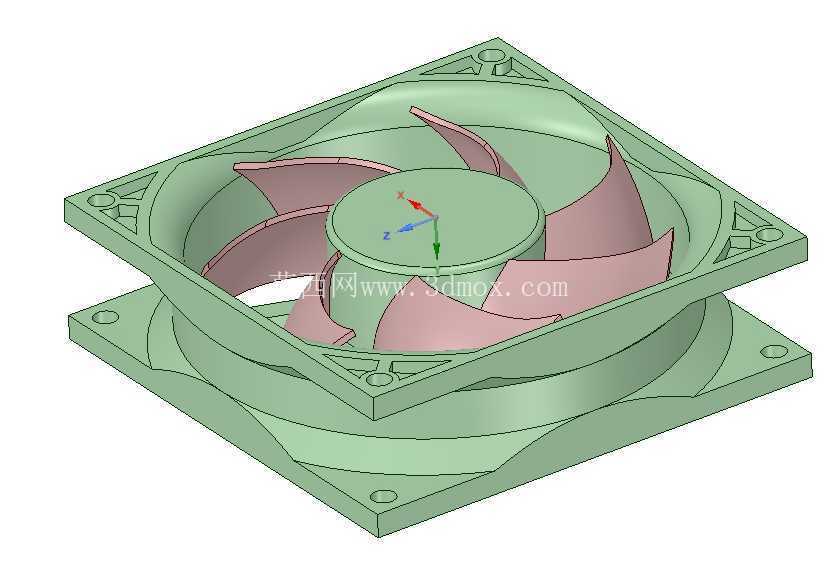

　　从结构设计逻辑来看，这款风机的外框做了加强筋结构，四个边角的三角加强筋能提升外框整体刚性，哪怕是在运输过程中受到挤压、或者安装时螺丝锁紧力偏大，也不会出现外框变形蹭到扇叶的情况。外框的导风圈做了圆弧过渡处理，不是生硬的直角切面，能减少扇叶进风侧的气流紊流，降低气流在进风口的涡流损耗，实际送风效率比直角切边的同规格风机高8%左右，同时能降低气流摩擦产生的风噪。扇叶采用7片后掠式曲面设计，叶型的曲率经过反复调整，不是简单的平面斜切，每一片扇叶的安装角从叶根到叶梢做渐变处理，叶根部分安装角偏大保证足够的送风压力，叶梢部分安装角偏小降低叶尖涡流损失，这种叶型设计在高阻抗风道里的表现更好，比如机箱内部有PCB板、线束、散热鳍片阻挡的情况下，依然能保持稳定的送风量，不会因为风道阻力大就出现风量骤降的问题。

　　实际应用场景里，这款125V供电的无刷风机主要适配高压直流供电的工业设备，不需要额外做降压电路就能直接接入设备内部的高压直流母线，减少了电源转换环节的损耗，也降低了电路部分的故障点。无刷结构的设计取消了传统有刷风机的碳刷和换向器，运行时没有碳刷摩擦产生的粉尘和电火花，适合用在对粉尘敏感、有防爆要求的弱电设备内部，同时无刷结构的运行寿命更长，连续运行时长能达到有刷风机的5倍以上，减少了设备后期维护更换风机的频次。扇叶和外框之间的间隙控制在0.8mm左右，间隙太小容易因为热胀冷缩出现扇叶蹭框的问题，间隙太大则会产生回流损失，降低送风效率，这个间隙值是结合常用工程塑料的热膨胀系数、长期运行的轴承磨损余量反复校准的，在-10℃到60℃的常规工作温度区间内，都不会出现扇叶卡滞的问题。

　　建模过程中，扇叶的曲面是整个模型的核心难点，不能只做外观形似，要保证叶型的曲面连续性，每一个截面的翼型坐标都要符合气动设计要求，不然导出模型做3D打印手板验证的时候，实际风噪和风量会和设计值偏差很大。外框的安装孔做了沉头设计，沉头深度刚好能容纳标准螺丝的头部，安装后螺丝头部不会突出外框表面，不会影响风机和安装面的贴合度，也不会因为螺丝突出刮到机箱内部的线束。风机中心的轮毂部分做了圆弧过渡，和扇叶的连接位置做了圆角处理，减少应力集中，长期高速旋转的时候不会出现扇叶根部断裂的问题。轮毂内部预留了无刷电机和驱动板的安装空间，尺寸刚好适配标准的20mm外径无刷外转子电机，不需要额外修改结构就能直接装配标准电机组件，降低了开模和零件采购的成本。

　　很多结构工程师在做散热设计的时候，容易忽略风机出线口的位置，这款风机的出线口设置在外框侧边的凹槽内，出线后不会突出外框表面，安装时不会压到线材，也不会因为线材突出导致风机安装不平整。外框底部的贴合面做了0.2mm的平面度公差控制，安装时贴上海绵密封胶条就能完全密封通风口，不会出现漏风的情况，保证所有气流都能顺着设计的风道流过散热部件，不会因为旁侧漏风降低散热效率。3000转的额定转速是兼顾风量和风噪的平衡点，这个转速下的送风压力足够穿透常规的铝制散热鳍片，同时运行噪音控制在可接受的范围内，不会因为转速太高产生刺耳的高频噪音，适合用在有人值守的设备场景里。
