GT2系列多规格适配同步带惰轮结构

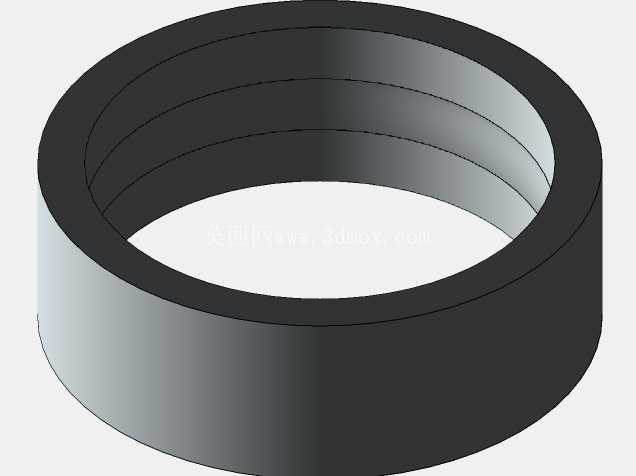

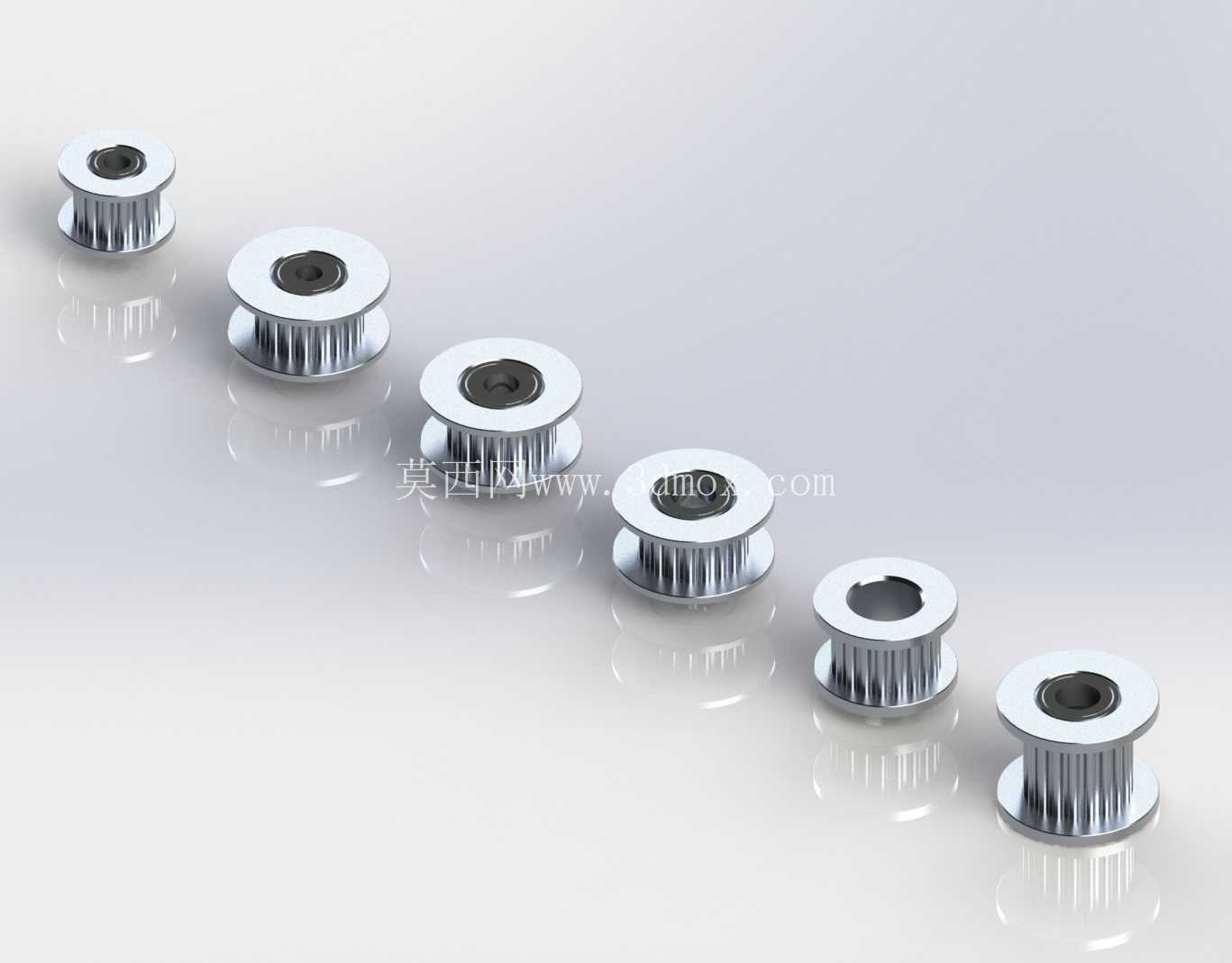

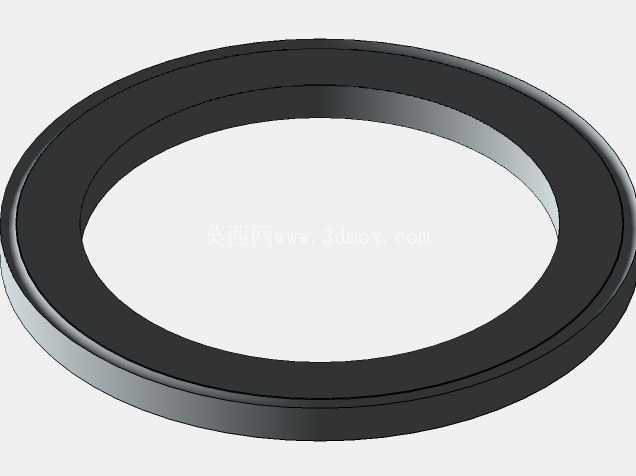

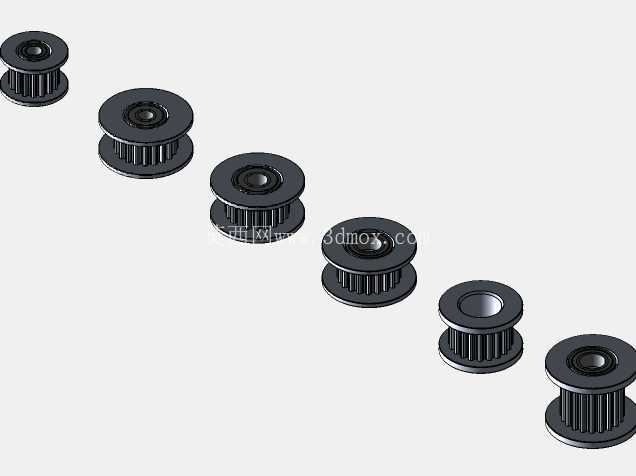

　　做桌面级FDM3D打印机结构设计的工程师，对GT2同步带传动系统的惰轮选型一定不陌生，这类零件看着不起眼，却直接影响X/Y轴运动的传动精度、皮带张紧稳定性，甚至长期运行后的皮带磨损速率。这次梳理的这款GT2正时惰轮，覆盖了16齿、20齿两种常用带齿规格，适配内径3mm、4mm、5mm、8mm的安装轴，可兼容宽度6mm、10mm的GT2同步带，基本覆盖了桌面级3D打印机、小型自动化输送模组、桌面级雕刻机这类轻载同步带传动场景的绝大多数选型需求。

　　从实际设备应用场景来看，这类惰轮最核心的用途是在同步带传动回路中改变皮带走向、提供恒定张紧支撑，避免皮带长距离悬空运行时出现的横向振颤，尤其是在CoreXY结构的3D打印机里，多组惰轮的排布直接决定了两段同步带的张力一致性，一旦惰轮的带齿啮合精度不足、径向跳动过大，很容易出现运动丢步、层纹错位、皮带偏磨等问题。除了3D打印设备，在小型皮带输送线、桌面点胶机的直线运动模组、小型绘图仪的传动结构里，这类规格的惰轮也有很高的复用率，毕竟GT2同步带的2mm节距，本身就是轻载高精度传动场景的主流选择。

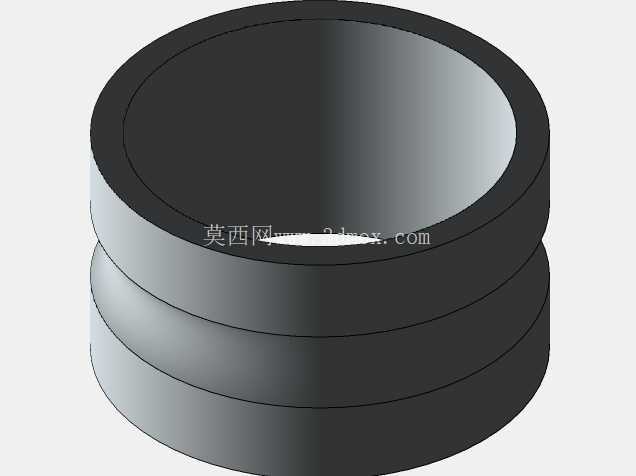

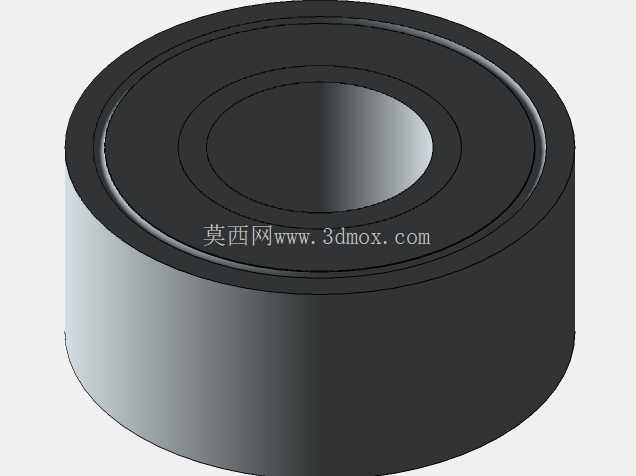

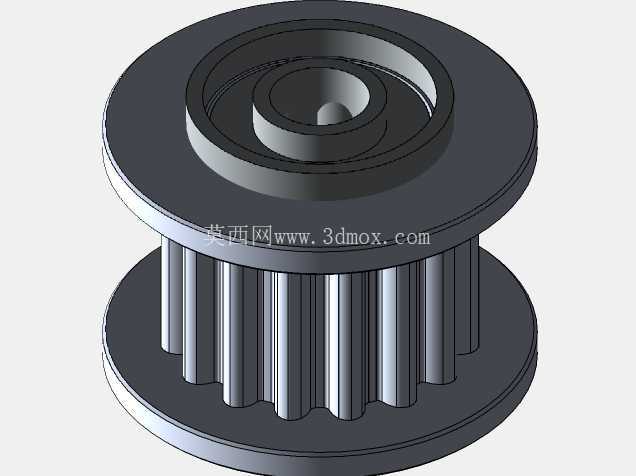

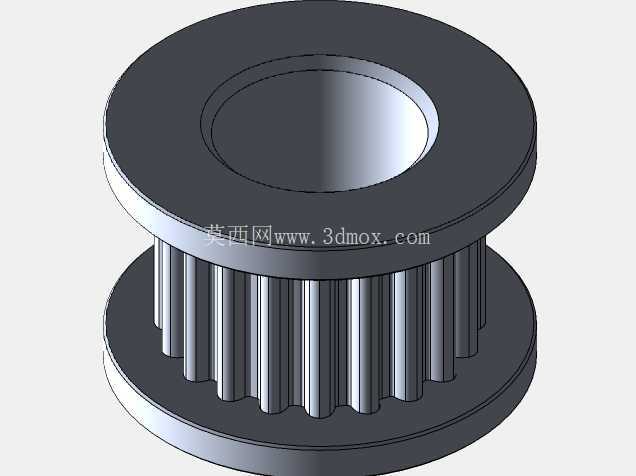

　　从功能特性上看，这款惰轮采用了带挡边的结构设计，两侧的凸缘高度刚好覆盖适配皮带的宽度上限，能有效避免皮带运行过程中出现的轴向窜动、掉带问题，不需要额外加装挡圈来限制皮带位置，减少了装配时的零件数量。带齿部分的齿形完全匹配GT2同步带的圆弧齿廓，啮合时的齿侧间隙控制在合理范围，既不会因为间隙过大出现传动回差，也不会因为过盈配合导致皮带齿面过度磨损。内嵌的轴承部分和轮体采用过盈压装的配合方式，轮体的内孔公差按照基孔制过渡配合设计，适配不同直径的安装轴时，能保证轮体和轴承内圈的同轴度，避免高速转动时出现偏心晃动。

　　设计思路上，这款惰轮采用了系列化参数化的设计逻辑，把齿数、内孔直径、适配带宽这几个核心选型参数做成了可调整的配置项，不需要针对每个规格单独重新建模，只需要调整对应参数就能生成对应规格的模型，不管是做选型适配还是做结构改型都很方便。轮体的主体结构采用了轻量化的中空设计，在保证轮体径向强度、带齿部分刚度的前提下，尽可能减少了转动惯量，对于轻载高速的传动场景来说，更低的转动惯量意味着电机启停时的动态响应更好，不会因为惰轮自身的惯性带来额外的传动负载。轮体的挡边边缘做了小角度的倒角处理，避免装配皮带时锋利的边缘刮伤皮带的橡胶层和内部的纤维线芯，延长皮带的实际使用寿命。

　　从安装边界和外形尺寸来看，16齿规格的惰轮节圆直径为10.19mm，齿顶圆直径控制在11mm左右，20齿规格的节圆直径为12.73mm，齿顶圆直径约13.5mm，两种规格的轮体总宽度根据适配带宽做了区分，适配6mm带宽的轮体挡边内侧宽度为6.5mm，适配10mm带宽的内侧宽度为10.5mm，预留了0.5mm的装配间隙，避免皮带运行时和两侧挡边产生持续摩擦。安装内孔的公差带按照H7设计，适配对应的g6公差的安装轴时，既能保证转动顺畅，又不会出现过大的径向间隙。安装时需要注意，惰轮的固定轴需要保留足够的轴向锁紧空间，轮体两侧和安装座壁面之间要预留至少0.2mm的间隙，避免轮体转动时和安装座产生摩擦，张紧调节时的行程要预留至少5mm的余量，方便调整皮带的张紧力到合适范围，既不会因为张力过大增加轴和轴承的径向负载，也不会因为张力过小出现皮带跳齿。

　　在实际选型搭配时，要注意惰轮的包角不能过小，尤其是作为张紧轮使用时，皮带和惰轮的接触包角建议不小于30度，否则会降低啮合的有效齿数，容易出现跳齿问题。如果是用在运动速度较高的轴端，建议优先选择带金属轮体的规格，相比塑料轮体，金属轮体的散热性更好，长期高速运行时不会因为温度升高出现轮体变形，尺寸稳定性更强。如果是用在低负载、低成本的场景，也可以选择工程塑料材质的轮体，自重更轻，运行时的噪音也更低。
