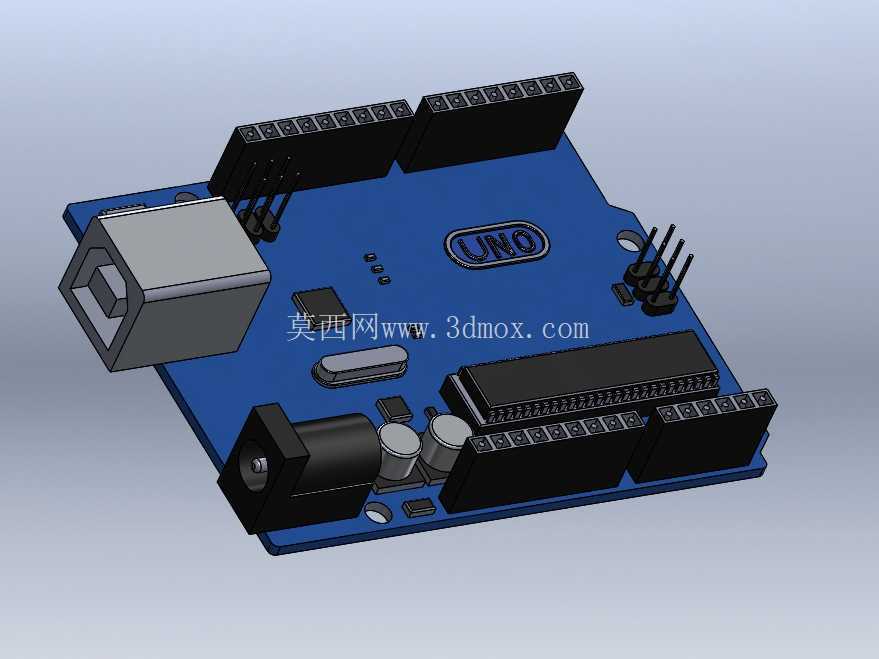

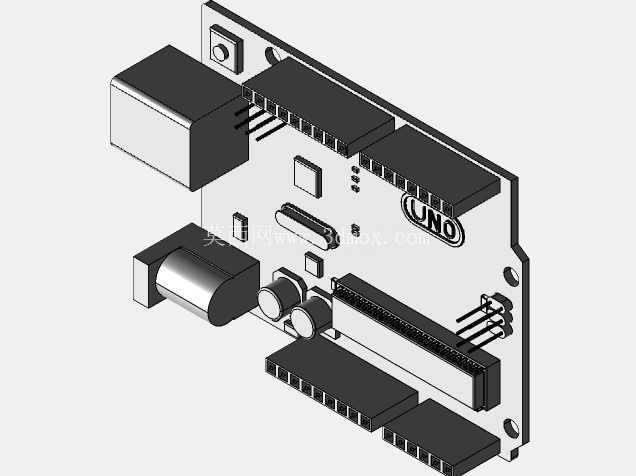

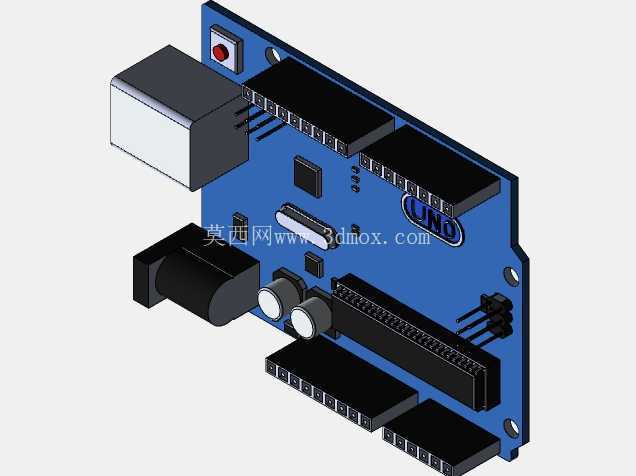

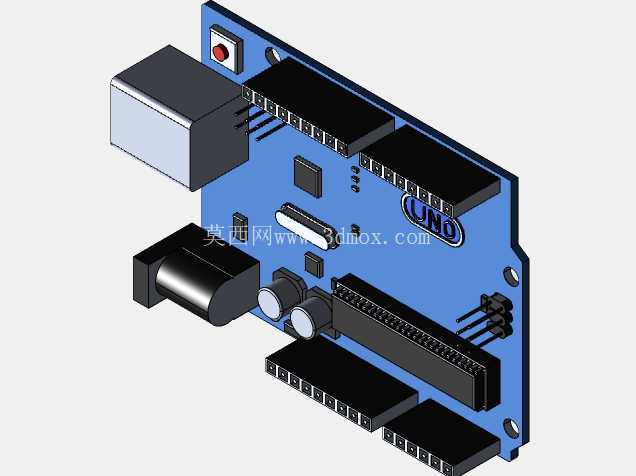

这款开源主控板的三维结构设计,完全围绕嵌入式开发场景的实际使用需求展开,在做结构建模前首先梳理了创客教育、小型智能设备原型开发、工业小设备控制改造等多个场景的安装与使用痛点,比如很多入门开发者在做项目时会因为排针位置干涉导致外接模块无法正常插接,或是固定孔位不匹配通用安装支架导致项目外壳需要反复修改,这些实际使用中的问题都在结构设计阶段做了针对性的适配。从功能布局来看,板载的直流电源输入接口布置在板边侧方,搭配对应的稳压模块区域,既保证外接电源插拔时不会和上方的排针扩展区产生干涉,也能让电源部分的散热区域和核心主控芯片区域保持合理间距,避免电源模块工作时的温升影响主控芯片的运行稳定性。
USB通讯接口布置在板边的另一侧,和电源接口分置两端,实际接线时不会出现电源线和通讯线互相缠绕的情况,接口的沉板深度做了精准控制,不管是使用常规的USB方口线还是带屏蔽层的加粗通讯线,接口处都不会出现板边卡线的问题。板上的多组排针扩展座完全按照官方标准引脚间距布置,每一组排针的高度都做了统一,插接常规的传感器扩展板、电机驱动板时,上下板之间的预留间隙可以保证板载的复位按键、状态指示灯不会被上层扩展板遮挡,按下复位键不需要额外腾出手指空间,状态指示灯的光线也能从排针间隙透出,方便调试时快速查看设备运行状态。
复位按键布置在板边靠近USB接口的位置,实际调试时手指不需要离开通讯线附近就能快速按下复位,按键的按压行程做了适配,不会出现误触也不会因为按压力度不够无法触发。板载的圆形电源接口、外接电池供电接口的位置都做了结构避让,接口周围的板边没有布置过高的元器件,使用不同规格的电源插头时都能顺利插到底,不会出现插头被板边元器件顶住导致接触不良的问题。四个安装固定孔布置在PCB板的四个角位置,孔位的中心距完全匹配通用的开源硬件安装支架、3D打印外壳的固定尺寸,孔位周围预留了足够的螺丝头沉台空间,使用M3规格的固定螺丝时,螺丝头不会突出板面刮伤外接的导线或是扩展模块。PCB板的外形轮廓做了边角圆弧处理,没有尖锐的直角边,在嵌入式项目组装过程中不会刮伤操作人员的手,也不会划破外接的导线绝缘层。核心主控芯片的位置布置在板体中间区域,周围预留了足够的散热空间,即使长时间运行复杂的控制程序,芯片的热量也能通过板体自然散出,不需要额外加装散热片就能满足常规使用需求。板上的晶振、电容等贴片元器件的布置都避开了排针的正下方区域,后期如果需要维修更换元器件,不需要拆除整排的排针就能直接操作,降低了后期维护的难度。
在做结构建模时,每一个元器件的外形尺寸都按照实际物料的公差带做了适配,比如排针的插针长度、USB接口的金属外壳突出尺寸、电源接口的圆柱直径,都参考了市面上主流物料的实际尺寸,不会出现建模尺寸和实际物料偏差导致的装配干涉问题。针对很多开发者会将这款主控板安装在小型移动机器人、智能小车内部的使用场景,板体的整体厚度控制在合理范围,安装在多层堆叠的设备内部时,不会占用过多的垂直空间,板上所有元器件的最高高度都做了统一限制,上层安装其他电路板时不需要额外预留过多的间隙。板载的状态指示灯位置做了角度优化,不管是从板的正面还是斜上方观察,都能清晰看到电源指示灯、数据收发指示灯的亮灭状态,调试时不需要刻意调整视角就能判断设备的供电和通讯状态。电源部分的大电容布置在靠近电源输入接口的位置,走线距离最短,能有效滤除电源输入的杂波,结构上电容的高度低于周围的排针高度,不会和上层扩展板产生碰撞。从安装边界来看,这款主控板的整体外形尺寸适配市面上绝大多数的开源项目外壳,不管是亚克力拼接外壳还是3D打印的定制外壳,都能直接装入不需要额外修改外壳尺寸,板边的接口位置和外壳的开口位置完全对应,组装时不需要反复调整板体的位置就能让所有接口顺利从外壳开口处露出。
- 全部评论(0)
- 模板大小: 11.82 MB
- 售价:5金币
- 下载次数: 6980
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
