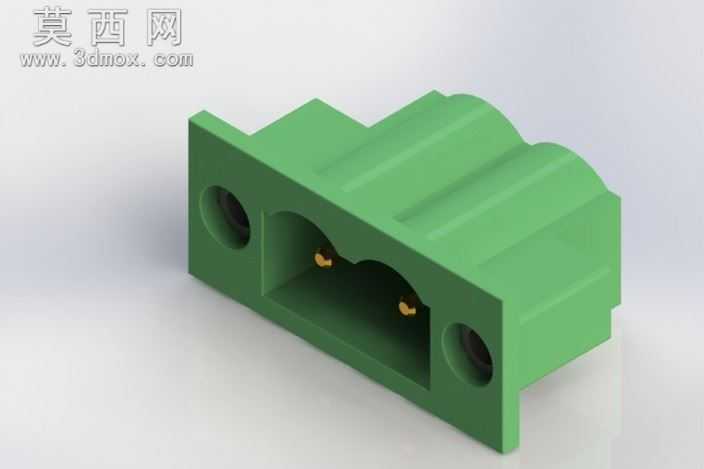

24伏直流电源绿色接插件三维建模作品

本作品为24伏直流电源接插件的三维建模成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先基于实物测绘的尺寸数据绘制基准草图，对插件的安装法兰、插接腔体、定位孔位进行精准的轮廓约束，确保安装孔的中心距、腔体开口尺寸、插接触点的相对位置完全匹配实际使用的装配要求。建模过程中针对绿色绝缘壳体的弧形外轮廓采用放样凸台命令生成，两侧带安装孔的固定翼与主体壳体采用合并实体特征实现一体化结构，避免装配体冗余配合关系；腔体内部的两个金属插接触点单独建模，通过拉伸与圆角特征还原触点的弧形接触端结构，同时对触点与壳体的装配卡槽做了干涉检查，确保虚拟装配状态下不存在结构冲突。材质与渲染阶段，为绝缘壳体赋予哑光绿色硬质塑料材质，调整材质的粗糙度参数至0.75，还原工业塑料件的磨砂质感，为金属触点赋予黄铜金属材质，设置适当的反射率与金属度参数，模拟铜质导电件的金属光泽；渲染时采用三点布光方案，主光源从斜上方45度投射，搭配两个辅助柔光灯消除结构暗部阴影，清晰呈现壳体表面的分型线、安装孔的倒角细节以及腔体内部的触点结构。结构设计上充分考虑接插件的实际使用场景，两侧的固定安装孔设计为沉孔结构，适配螺丝安装后的平整外观需求，插接腔体的开口边缘做了0.5mm的导入圆角，方便公头插件的顺利插入，壳体背部的两道加强筋结构通过拉伸特征生成，提升插件整体的结构强度，避免安装受力时出现壳体开裂问题。整个建模过程严格遵循工业接插件的设计规范，所有特征均保留完整的参数化建模历史，可根据实际使用需求对安装尺寸、触点规格进行快速调整修改，模型完成后经过多次结构校验，确保各部分尺寸公差符合低压直流接插件的行业标准，可直接用于产品结构演示、装配模拟以及相关机电设备的配套三维布局设计使用。
