卧式离心泵配套电机机组结构设计

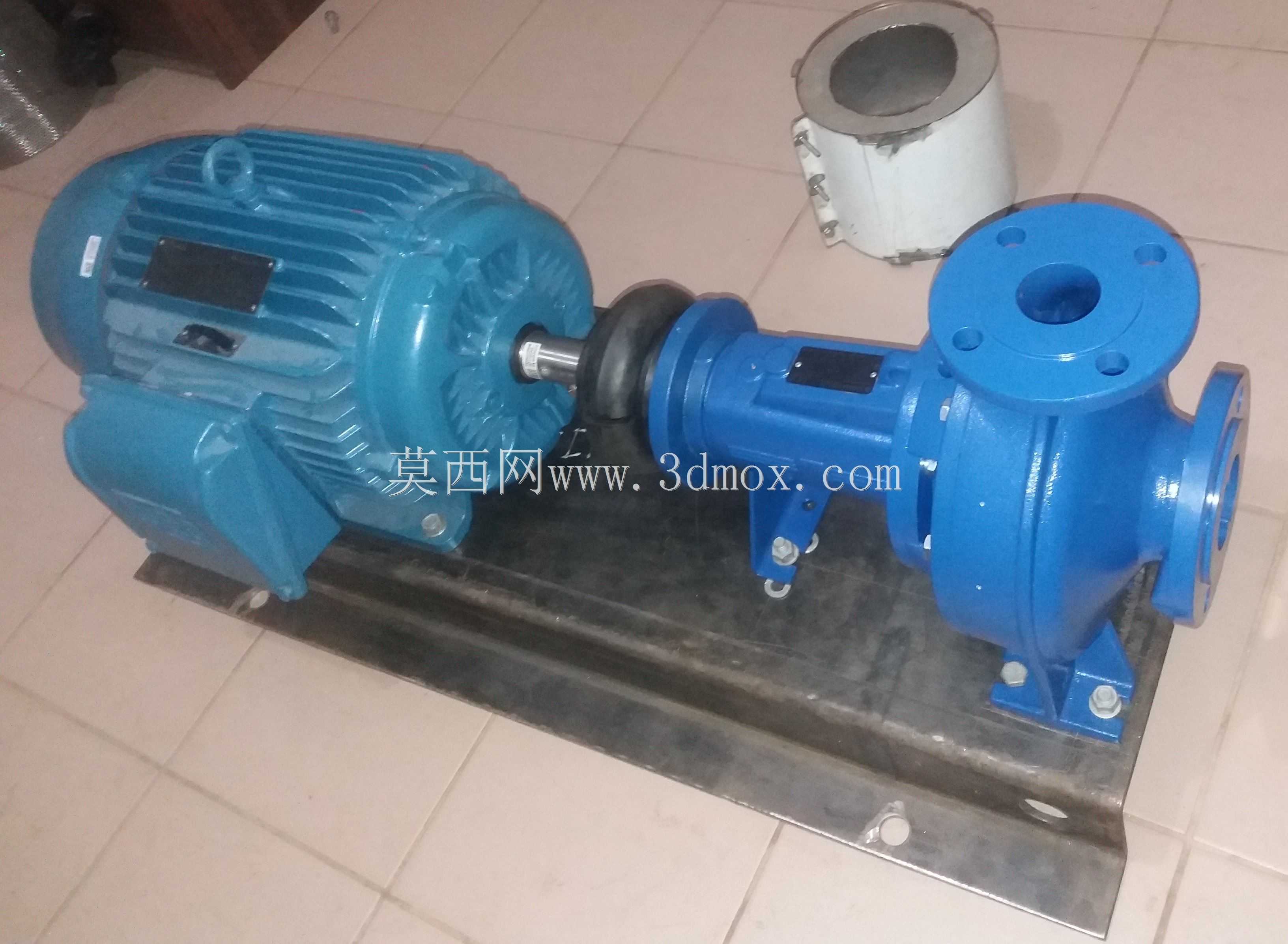

　　做流体输送系统选型的时候，这类卧式直联离心泵机组是绕不开的常用配置，我之前做循环水站改造项目的时候，最先敲定的就是同结构的机组方案，毕竟这种电机与泵头通过联轴器直连的布局，在安装空间、传动效率上的优势，比皮带传动的结构要适配更多厂区工况。从实际应用场景来看，这类机组主要覆盖工业循环冷却水输送、洁净流体增压、中小型给排水系统的工况，像我之前接触的冷却塔循环水支路、生产车间工艺水补给线，用的都是同结构的泵组，只要输送介质没有大颗粒硬质杂质、温度在常规金属密封耐受区间内，运行稳定性都能得到保障。

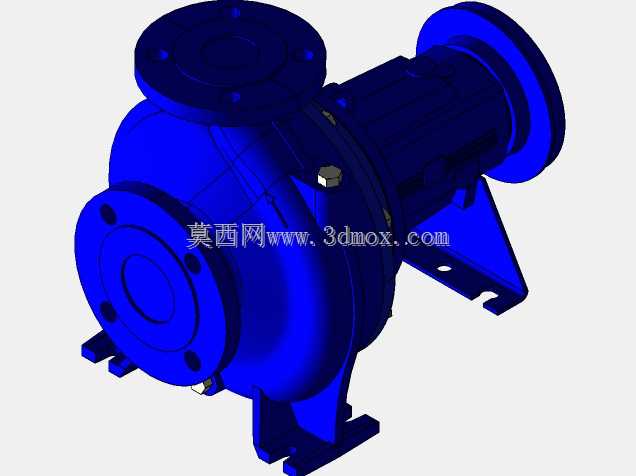

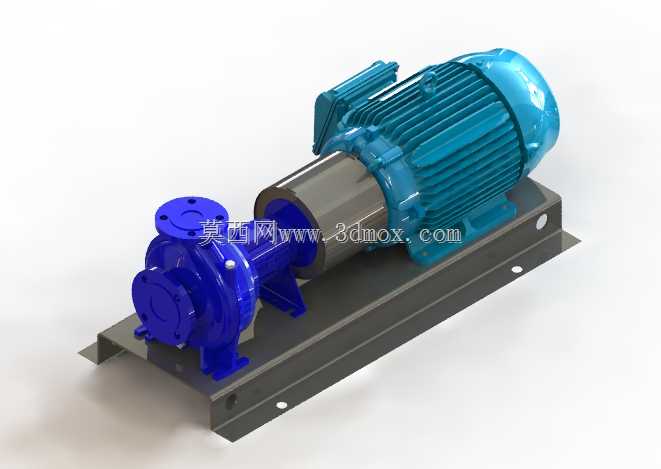

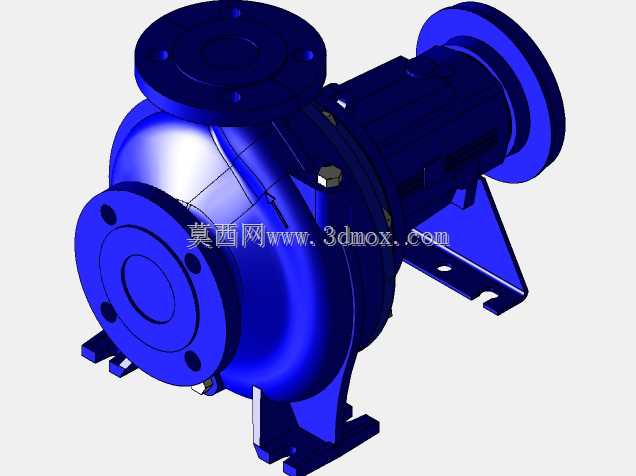

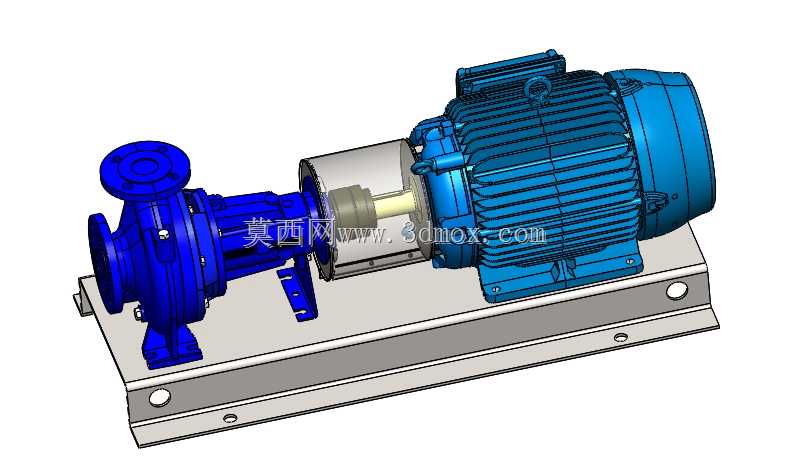

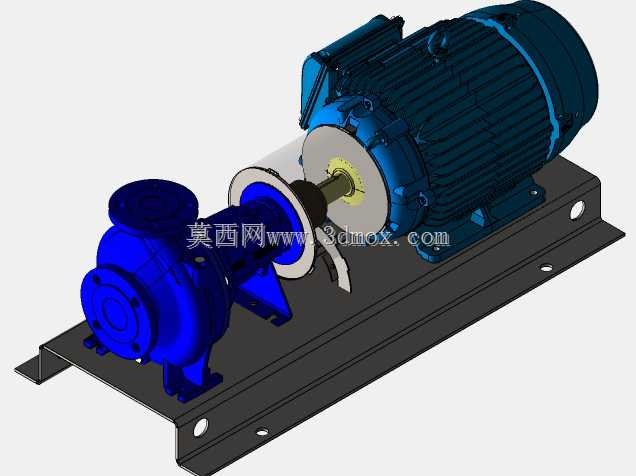

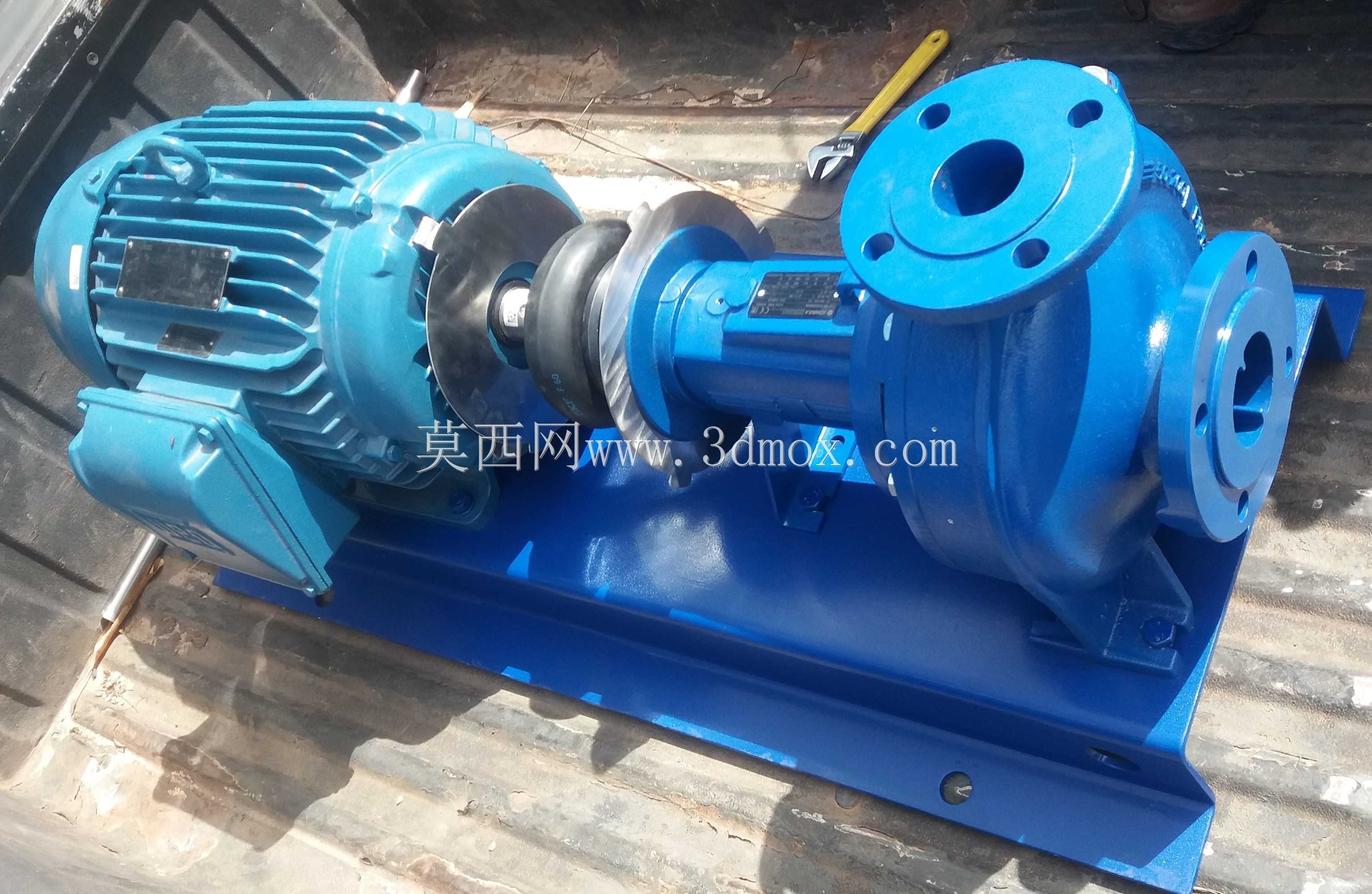

　　从结构设计的角度拆解，整个机组的布局逻辑是优先保证传动同轴度，泵头与电机统一安装在一体式冲压焊接底座上，底座上预留的地脚螺栓孔位置是经过同轴度校核的，现场安装的时候不需要额外做泵头与电机的对中初调，只要把底座找平固定，就能把联轴器的径向跳动公差控制在允许范围内，这点比分体式安装的结构省了至少半天的现场调试工时。泵头部分采用的是端吸式蜗壳结构，进水口沿轴向水平布置，出水口垂直向上，这种流道设计的优势是流体在进入叶轮后能顺着蜗壳流道平稳升压，水力损失比侧出流结构低10%左右，我之前做流道仿真的时候对比过，同功率参数下，这种结构的泵在额定工况点的效率能高出3到5个百分点，长期运行下来的能耗优势很明显。

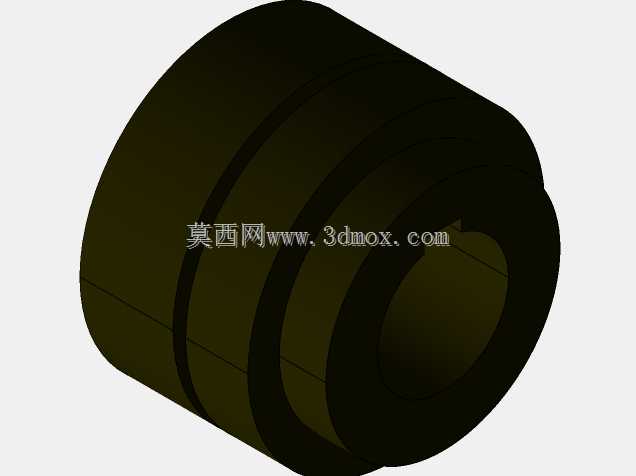

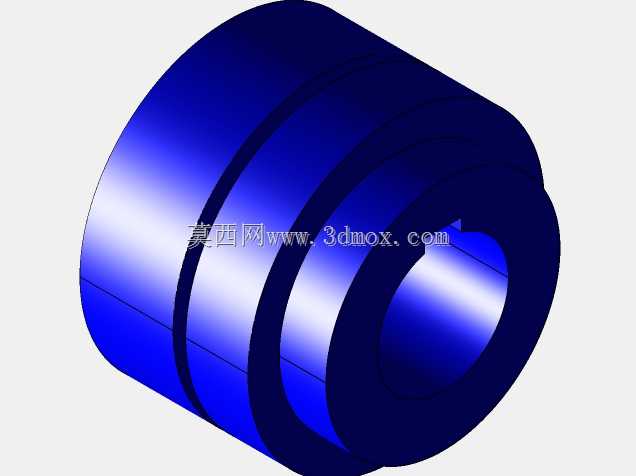

　　泵体与电机之间的联轴器采用的是不锈钢材质的挠性结构，能补偿少量的安装同轴度偏差，同时还能在泵轴出现卡滞的时候起到过载缓冲的作用，避免电机堵转烧毁，这点在实际运维中很实用，毕竟现场工况难免出现管路杂质卡滞叶轮的情况，挠性联轴器的缓冲作用能给运维人员留出故障排查的反应时间。密封结构采用的是标准机械密封，相比填料密封，泄漏量能控制在极低水平，不需要频繁调整压盖松紧，日常运维只需要定期检查密封面的磨损情况就行，适合无人值守的连续运行工况。

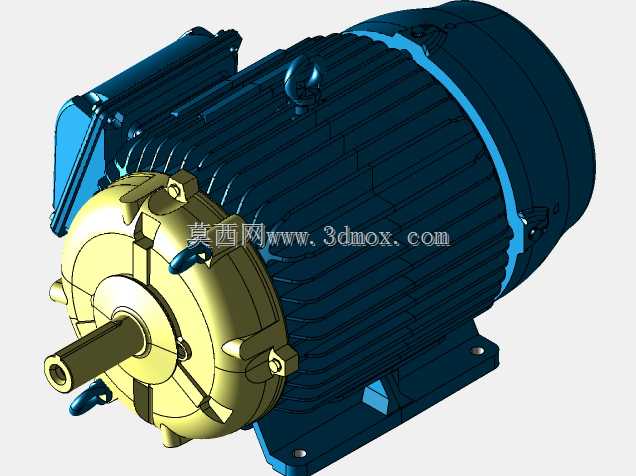

　　电机部分采用的是标准卧式三相异步电机，散热筋沿机壳轴向均匀布置，风罩端的散热风扇能在电机运行时形成贯穿散热筋的冷却气流，保证电机在额定负载下的温升控制在绝缘等级允许范围内。电机的接线盒位置设置在机壳侧面，现场接线的时候不需要额外调整电机安装角度，接线盒的防护等级能满足常规车间的溅水、防尘要求，只要不是长期浸泡在水中，都能保证接线安全。

　　从安装边界尺寸来看，整个机组的底座长度覆盖了泵头进口端到电机风罩端的全部尺寸，宽度方向预留了地脚螺栓的操作空间，现场做混凝土基础的时候，只需要按照底座的安装孔位预留预埋螺栓，基础面高出地面10到15厘米就能满足排水、防潮要求。进出口法兰的尺寸是符合通用管道标准的，现场配管的时候不需要额外做非标法兰转换，只要匹配对应公称通径的管道、阀门就能直接对接，这点对于项目现场的施工效率提升很明显，我之前做项目的时候遇到过非标法兰的泵组，光等定制法兰就耽误了三天工期，这种标准接口的结构完全不会出现这类问题。

　　在建模的时候，这类结构需要重点校核几个位置的公差配合：首先是泵轴与叶轮的配合公差，要保证叶轮运行时不出现窜动；其次是联轴器两端的轴孔配合，既要保证传动扭矩的传递，也要方便后期拆卸维护；还有底座上的泵头、电机安装定位面的平面度，要是平面度超差，强行紧固螺栓会导致泵轴或者电机轴出现弯曲，运行时振动值超标，严重的话还会导致轴承过早损坏。我之前建模的时候会特意把这些配合面的公差标注清楚，出工程图的时候也会把形位公差要求明确，避免加工或者装配的时候出现偏差。

　　另外，泵体上的排气、排液螺塞位置也做了合理布置，排气螺塞在泵腔最高位，首次启动前灌泵的时候能顺利排净泵腔内的空气，避免气缚；排液螺塞在泵腔最低位，长期停机或者检修的时候能排净泵腔内的残留介质，防止冬季冻裂泵体或者残留介质腐蚀流道。这些细节结构虽然不起眼，但在实际使用中直接影响设备的操作便捷性，很多小厂做的同类型泵组经常忽略这些细节，导致现场使用的时候出现各种操作不便的问题。
