街机用三和款八角限位操纵杆结构设计

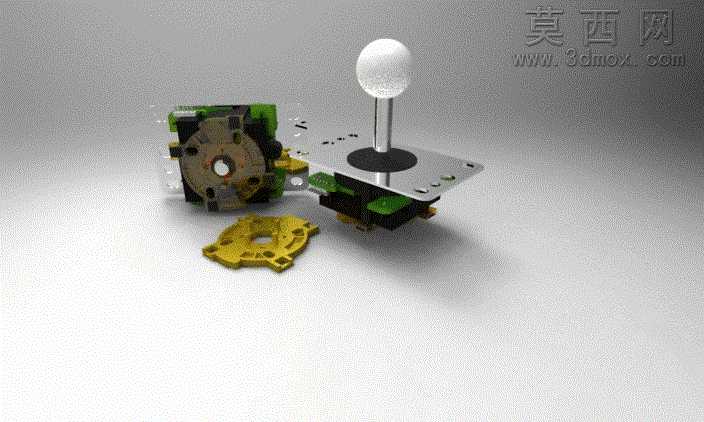

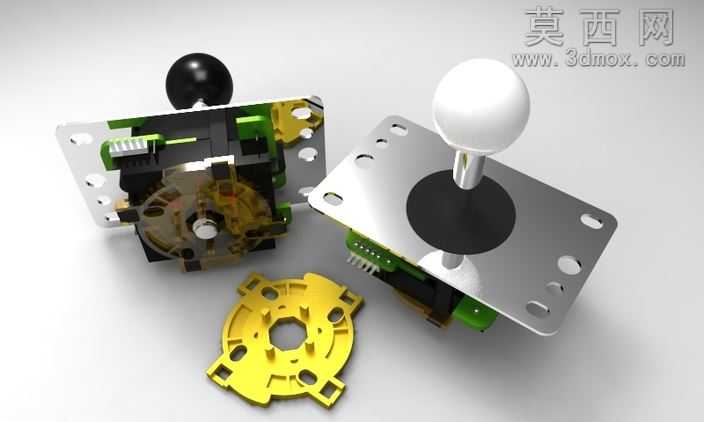

本作品为街机操控用三和款操纵杆的三维结构设计，采用PTC Creo Elements完成全参数化建模，完整还原了金六福系列TP-8YT-W型摇杆的装配逻辑与零件细节。建模过程中首先以摇杆的安装法兰板为基准件，按照街机操作台的通用安装尺寸绘制法兰板的安装孔位、中心过孔与定位槽，金属法兰采用拉丝不锈钢材质渲染，还原金属件的哑光磨砂质感与边缘倒角的高光细节。核心摇杆部分分为球头、杆身、转动基座三个层级，球头分别制作了黑色磨砂与白色亮面两种材质效果，杆身采用镀铬金属材质，还原真实摇杆的握持触感视觉表现；转动基座部分重点还原了八角限位结构，黄色限位座采用工程尼龙材质渲染，清晰呈现八个方向的限位卡槽、中心定位孔与周边固定卡扣的细节，精准复刻三和摇杆八方向触发的结构逻辑。内部传动结构完整建模了微动触发片、复位弹簧、PCB触发板、绿色绝缘固定座等零件，微动片采用磷铜材质渲染，弹簧还原金属丝的螺旋结构与弹性质感，PCB板绘制了表面焊盘与接线端子细节，固定座采用硬质工程塑料材质，区分不同零件的材质质感差异。装配过程中严格按照实际产品的装配顺序添加配合约束，法兰板与基座采用卡扣加螺丝孔位的定位约束，杆身与限位座采用球面转动副约束，复位弹簧添加压缩状态的形变约束，微动片与杆身触发块添加接触约束，确保模型可模拟摇杆八方向拨动、自动回中的动作逻辑。渲染阶段采用工作室柔光布光，在浅灰色背景下突出零件的材质层次，半剖视角的展示模型清晰呈现内部传动结构的配合关系，爆炸视角可拆分展示所有零件的独立形态，方便使用者理解街机摇杆从外部操作到内部信号触发的完整结构原理，可用于街机改装参考、操控类零件结构教学、游戏外设产品设计参考等场景。
