可便捷运输组装的户外滑板坡道结构

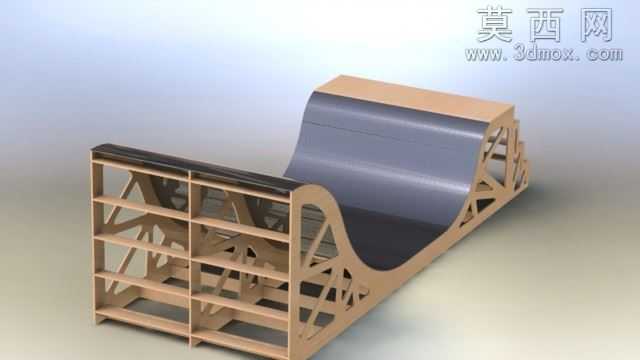

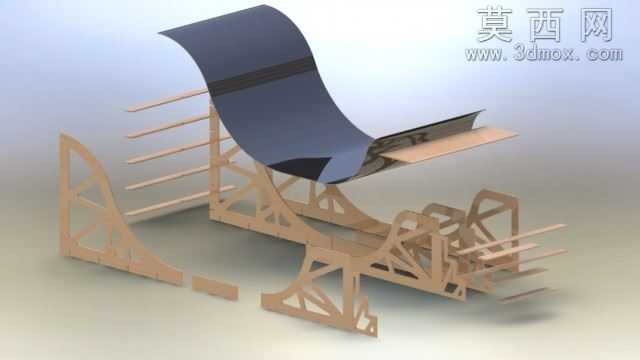

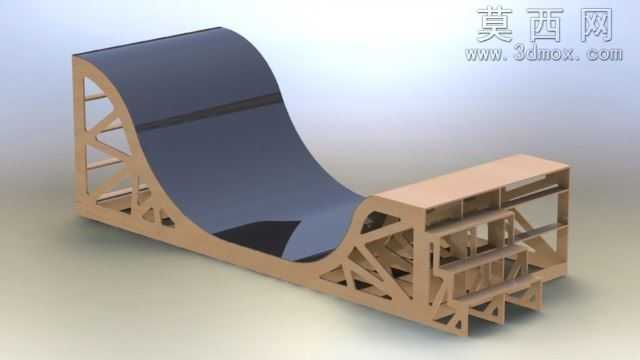

该滑板坡道三维模型采用SolidWorks完成全参数化建模，整体围绕便捷运输、快速组装的核心需求展开设计，适配小型平板卡车的装载尺寸，无需复杂工装即可完成现场拼装。建模阶段采用自顶向下的设计逻辑，先确定坡道整体的曲面轮廓与外框尺寸，再拆分内部支撑结构，所有零件均添加完整的装配约束，可直接生成工程图用于生产下料。渲染阶段采用KeyShot完成材质与场景搭建，坡道滑行曲面赋予哑光黑色防滑耐磨材质，模拟专业滑板坡道的防滑涂层质感，支撑框架采用浅原木色纹理材质，还原木质桁架的真实视觉效果，场景搭配柔和的漫反射环境光，清晰呈现结构的层次关系与曲面顺滑度。结构设计上，坡道主体采用桁架式支撑架构，通过横竖肋板与斜向加强筋组合，在大幅降低整体重量的同时保证结构强度，可承受滑板运动过程中的反复冲击载荷；滑行曲面采用大半径平滑过渡设计，从起滑平台到弧面过渡段无曲率突变，保证滑行过程的流畅性，侧面采用弧形封板兼顾美观与结构防护。设计思路上优先考虑模块化拆分，所有支撑构件均采用标准化的板材切割件，无需复杂的定制加工，普通五金门店即可获取加工原料，设计过程中省略了非必要的紧固件与螺丝定位结构，依靠构件之间的榫卯式卡位即可完成初步定位，降低组装难度；同时参考了屋顶桁架的受力逻辑，将主要受力路径通过斜向筋条传导至底部支撑框架，搭配弧形加强结构保证坡道边缘的抗冲击性能，避免长期使用出现结构变形，整体模型包含完整的零件特征与装配关系，可直接用于结构验证、加工生产或运动场景搭建。
