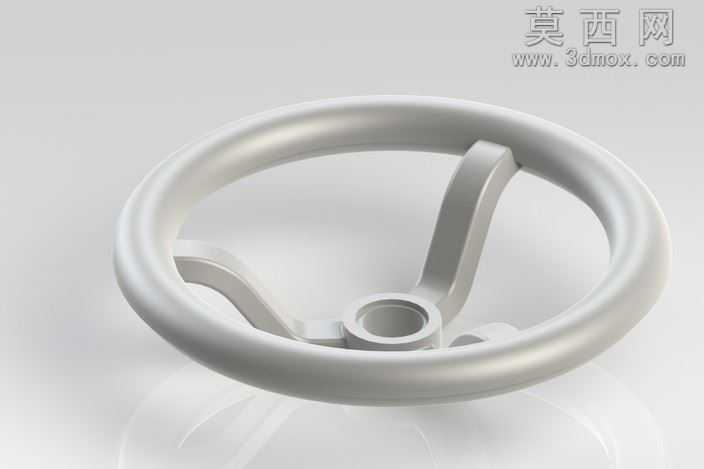

三辐式手轮结构三维设计作品

本作品为三辐式手轮的三维建模设计成果，建模过程依托主流三维设计软件完成，整体采用参数化建模思路，保证模型各部分尺寸可灵活调整适配不同使用场景。建模初期先梳理手轮的功能逻辑：手轮作为手动操作的传动控制部件，需要兼顾握持舒适度、结构强度与安装适配性，因此首先确定中心安装孔的基准位置，以中心孔轴线为全局建模基准，依次构建中心安装座、三根辐条、外圈轮盘三个核心结构部分。中心安装座采用带沉孔的圆柱结构设计，沉孔用于适配操作轴的端部定位，保证安装后无轴向窜动，安装座外壁做圆角过渡处理，避免应力集中。三根辐条采用流线型曲面造型，并非简单的直杆结构，辐条从中心安装座向外延伸时，截面尺寸逐步平缓变化，靠近中心座位置截面更粗以保证连接强度，靠近外圈轮盘位置截面收窄，既减轻整体重量，又优化握持时的视觉与触感体验，辐条与中心座、外圈轮盘的连接位置全部做G2连续的圆角过渡，消除尖锐棱角，同时提升结构的抗扭强度。外圈轮盘采用符合人体工学的圆弧截面设计，轮盘外表面做微弧处理，模拟实际产品的握持曲面，保证手动旋转操作时的贴合度，轮盘整体为正圆结构，通过圆周阵列命令完成辐条的均匀排布，保证三根辐条夹角均为120度，受力均匀。材质渲染阶段，整体赋予哑光银灰色金属材质，模拟铸铁或铸铝手轮的表面质感，调整材质的粗糙度、反射率参数，还原金属表面细微的磨砂质感，避免过度反光造成的视觉失真；场景搭建采用简洁的浅灰色背景，搭配柔和的三点布光，主光从斜上方照射突出手轮的曲面轮廓，辅光补全暗部细节避免死黑，背光勾勒手轮的边缘轮廓，让整体结构层次清晰可见。模型整体结构完整，无破面、无重叠面、无多余几何特征，所有装配关系在建模时已做干涉检查，保证各部分连接合理，既可以作为通用五金配件的设计参考，也可用于机械操作机构的虚拟装配演示，适配教学、产品设计、机械方案展示等多种使用场景，模型的结构设计充分考虑实际生产的工艺可行性，所有壁厚、圆角参数均符合五金铸造件的生产要求，不存在无法脱模或加工的结构特征。
