带沥水板双槽嵌入式厨房水槽设计

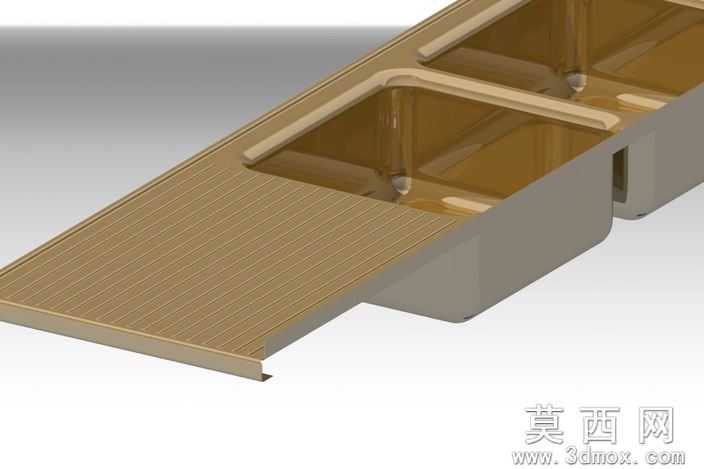

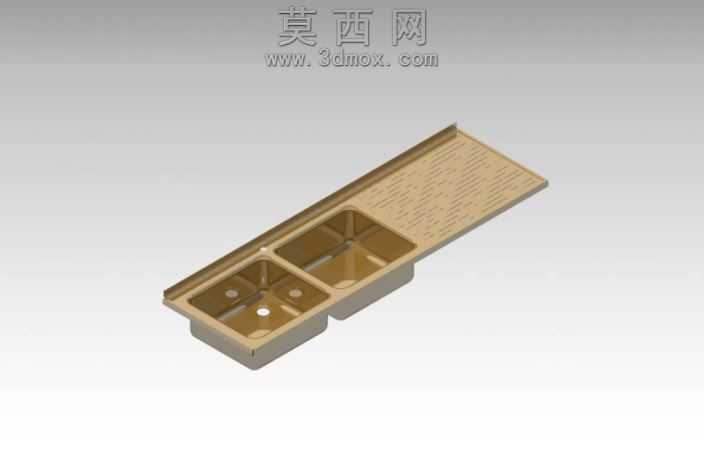

本款水槽三维模型采用CATIA V5R21完成全参数化建模，建模过程严格遵循家用嵌入式水槽的实际生产尺寸逻辑，先通过草图绘制勾勒整体外轮廓，精准定位双槽腔体与侧边一体式沥水板的比例边界，再通过凸台、凹槽、抽壳等核心特征命令完成主体结构搭建，对槽体边缘的翻边安装结构、槽底的倾斜导水坡度、沥水板表面的导流纹理都做了精细化的特征还原，没有冗余的建模历史步骤，特征树层级清晰可编辑。材质渲染阶段，槽体主体赋予拉丝不锈钢材质，调整金属粗糙度参数模拟真实不锈钢的哑光拉丝质感，还原金属表面细微的纹理反射效果，沥水板区域做同材质的纹理差异化处理，让导流筋的凹凸质感更具真实感，场景采用柔和的漫反射光照环境，避免金属材质出现过曝的高光反射，清晰呈现槽体的结构转折与边角的圆角过渡细节。结构设计上采用双槽分区布局，大小槽体可满足分类清洗需求，侧边延伸的一体式沥水板可直接放置清洗后的餐具、食材，沥下的积水可顺势导入槽内，避免台面积水，槽体边缘的外翻边结构适配厨房台面的嵌入式安装需求，可与石英石、不锈钢等各类台面紧密贴合，槽底设置的微小倾斜坡度可引导积水快速流向排水口，减少槽内积水残留，槽体边角均做小圆角过渡处理，既避免清洁死角，也符合家用五金的安全设计要求。整体设计围绕厨房日常使用场景展开，兼顾实用性与安装适配性，建模精度可直接用于结构验证、产品渲染展示等场景，完整还原了家用带沥水板双槽水槽的全部结构细节。
