勃朗宁M1919A4重机枪三脚架三维建模作品

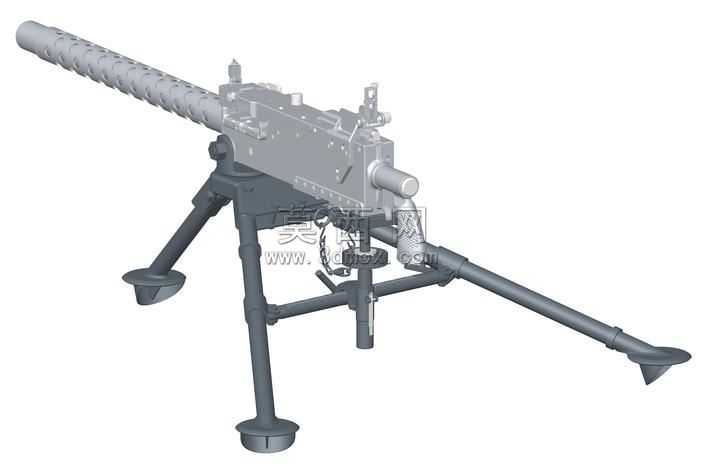

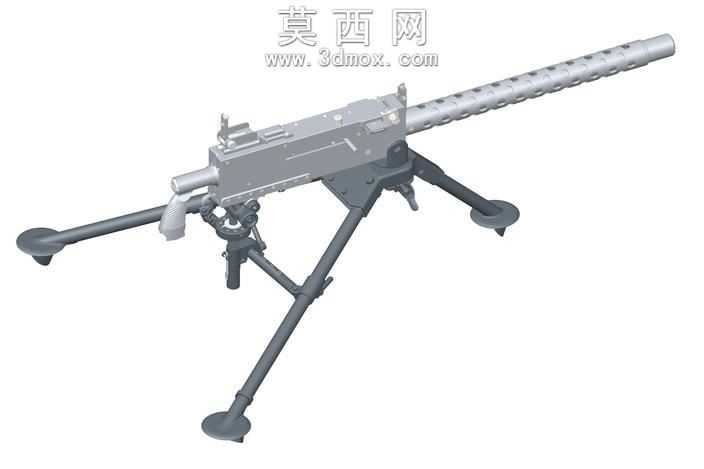

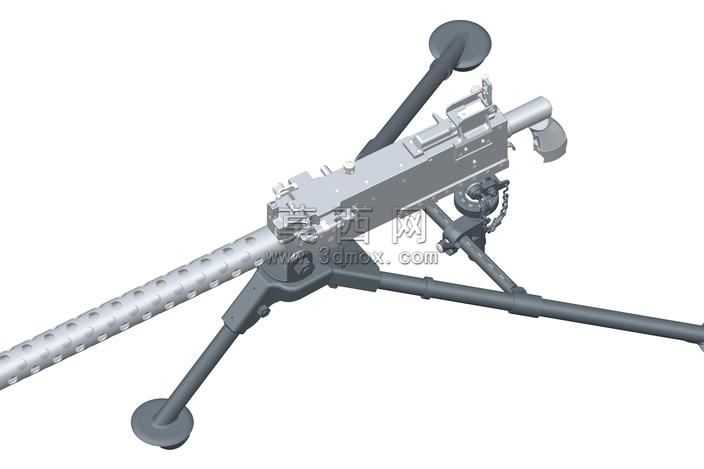

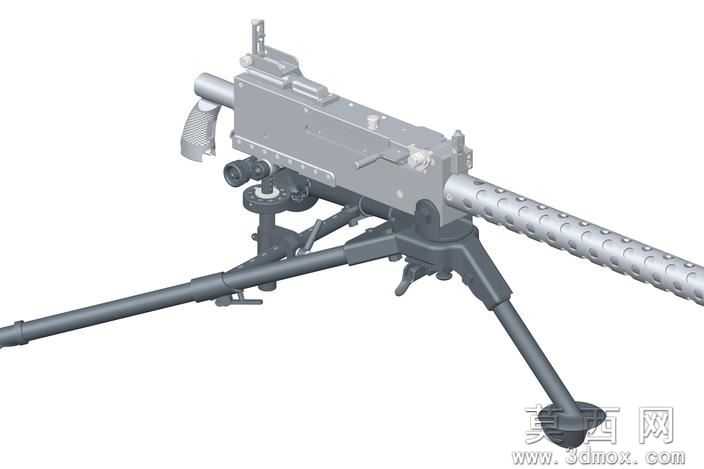

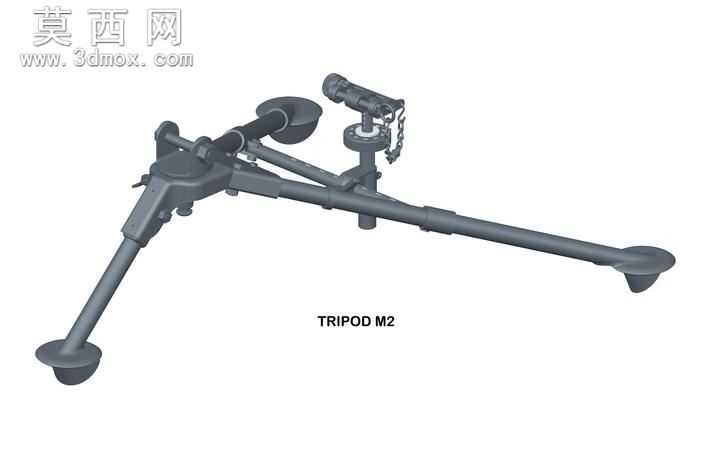

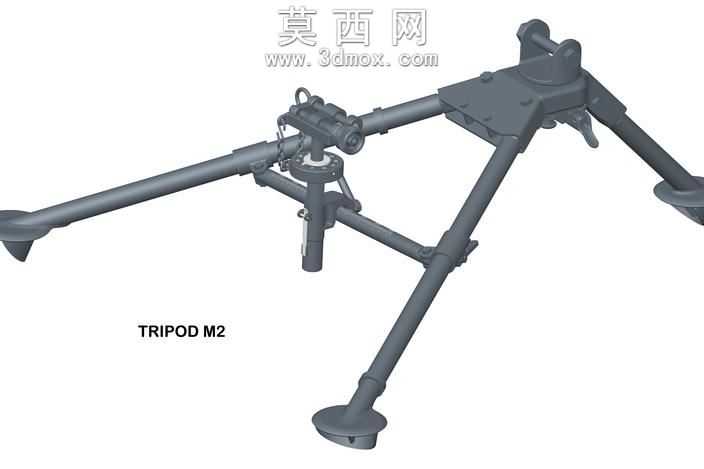

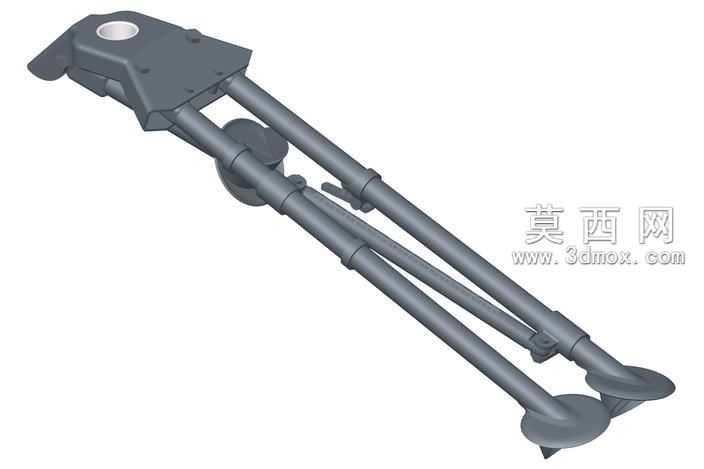

本次三维建模作品还原的是勃朗宁M1919A4重机枪配套的M2型三脚架，该型三脚架定型于1943年，是二战时期美军重机枪班组的核心配套承载装置。建模过程中首先梳理了整套装备的结构逻辑：枪身部分采用气冷式枪管设计，表面均匀分布的散热凹槽是核心识别特征，建模时通过阵列特征完成散热槽的等距排布，严格还原每道凹槽的深度与宽度比例，保证枪管散热结构的真实感；机匣部分还原了经典的方形铆接结构，对机匣表面的拉机柄、进弹口、抛壳窗、扳机组件等细节逐一建模，所有部件的装配间隙控制在合理范围内，还原真实枪械的装配公差逻辑。三脚架部分采用前二后一的三脚支撑布局，每条支腿都设计了可调节的伸缩锁定结构，支腿末端的驻锄圆盘结构单独建模，还原其与地面接触的防滑支撑形态，同时对三脚架与枪身连接的俯仰调节机构、方向锁紧机构做了精细化结构还原，可直观展示整套武器的角度调节工作逻辑。材质渲染阶段，枪身主体采用哑光发蓝钢材材质，调整金属粗糙度参数还原实战枪械的磨损质感，三脚架部分采用深色金属烤漆材质，区分不同部件的材质差异，对活动连接部位做轻微的旧化处理，模拟金属部件长期使用产生的摩擦痕迹。建模过程中优先保证结构完整性，枪身与三脚架的连接结构完全符合真实机械逻辑，所有可活动部件的运动行程均参考实物参数设置，避免出现结构干涉问题；针对复杂曲面与装配结构做了拓扑优化，在保证细节精度的前提下控制模型面数，同时预留了通用格式导出的结构基础，可兼容多数三维软件的打开与编辑需求，完整还原了这款二战经典重机枪承载系统的结构特征与工业质感。
