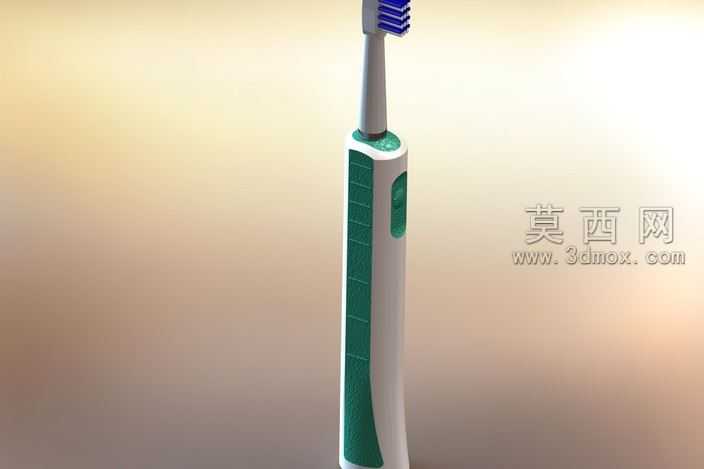

电动牙刷外观结构三维设计作品

本作品为电动牙刷的三维建模设计成果，建模阶段依托三维设计软件完成全尺寸参数化构建，首先依据手持清洁产品的人机工程学尺寸基准，绘制牙刷主体的轮廓草绘，通过拉伸、旋转、扫掠等基础特征命令构建机身的基础柱体结构，针对手柄区域的防滑握持结构，采用曲面偏移、阵列凸起纹理的方式完成防滑条的细节建模，还原了手柄处绿色防滑嵌件与白色主体外壳的分层装配结构。刷头部分单独拆分建模，对刷柄颈部的收窄过渡曲面做了曲率连续处理，保证颈部结构的流畅过渡，刷头处的刷毛组采用分组阵列的方式完成单根刷毛的排布建模，还原了刷毛顶端的裁切造型与分层排列结构，同时对刷头与机身连接的卡扣结构做了隐性的装配位建模，保证整体结构的装配合理性。渲染阶段采用工作室暖光环境布光，主光源从侧上方45度角打亮机身主体，辅光源补亮暗部区域避免结构阴影过重，材质设置上，机身白色外壳采用哑光ABS塑料材质，调整适当的粗糙度与反射率模拟日常个护产品的塑料质感，绿色防滑区域采用软胶TPU材质，调高粗糙度参数还原软胶的磨砂防滑触感，刷头部分的刷柄颈部采用亮面塑料材质，刷毛部分采用半透明尼龙材质，添加轻微的次表面散射参数模拟刷毛的通透质感。设计思路上围绕日常家用电动牙刷的实用形态展开，整体造型摒弃冗余装饰，以流畅的柱形机身搭配长条形防滑嵌件，既保证握持时的防滑稳定性，又兼顾外观的简洁美观，机身按键区域做了内凹的曲面处理，符合手指按压的人机交互需求，整体结构拆分清晰，各部件的装配间隙做了合理预留，可直接用于后续的结构验证与外观展示使用，建模过程中对所有特征做了参数化关联，可根据后续需求快速调整机身长度、刷头尺寸、防滑纹理密度等参数，适配不同的设计迭代需求。
