可调式杆挂载固定连接基座结构

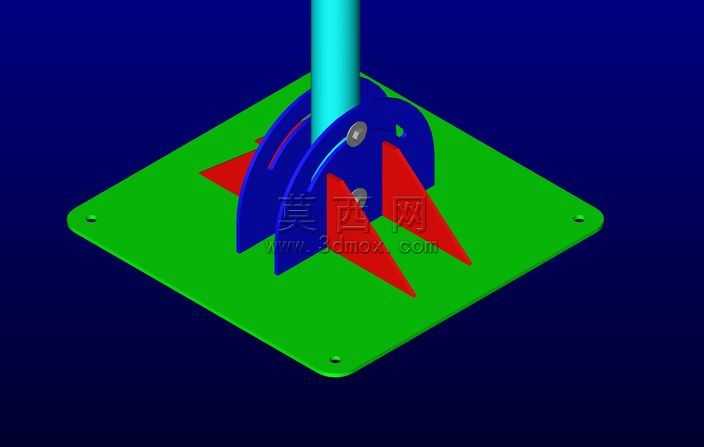

本作品为可调式杆挂载连接基座，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对各部件的装配间隙、转动配合位做了精准的参数约束，确保模型可直接导出用于后续的结构验证与加工参考。渲染阶段采用高对比度的纯色背景方案，将基座主体设置为深蓝色金属质感材质，表面添加细腻的磨砂金属纹理与轻微的环境反射效果，还原金属机加工零件的真实质感；底部安装板设置为亮绿色哑光工程材质，模拟环氧涂层安装基板的视觉效果，中心穿装的杆件采用亮青色光滑硬质塑料材质，通过材质色彩的强烈区分，让各部件的结构边界清晰可辨，便于快速识别装配关系。结构设计上，底部为带四个安装孔的方形安装基板，可通过螺栓完成与安装面的牢固固定；基板上方设置多片弧形夹片结构，夹片之间通过销轴实现转动连接，可根据穿装杆件的直径调整夹片的开合角度，适配不同规格的杆类部件挂载需求，夹片内侧设置防滑贴合面，增大与杆件的接触摩擦力，避免挂载后杆件出现滑动偏移；夹片外侧设置锁紧定位结构，调整到适配位置后可完成锁止固定，保证挂载结构的稳定性。设计思路围绕通用挂载场景的适配性需求展开，摒弃传统固定孔径挂载座适配性差的缺陷，通过可调夹片结构实现一定尺寸范围内不同直径杆件的兼容挂载，同时兼顾安装便捷性与结构可靠性，整体结构无冗余设计，各部件受力路径清晰，夹片的弧形曲面经过受力仿真优化，在保证夹持力的同时尽可能降低材料用量，兼顾结构强度与轻量化需求，可广泛应用于工业生产线杆件固定、设备旁工装杆件挂载、户外设施杆件安装等多个场景，模型完成后经过干涉检查，确认各活动部件在调整行程内无碰撞干涉，转动调节过程顺畅无卡滞，符合机械结构的实际使用逻辑。
