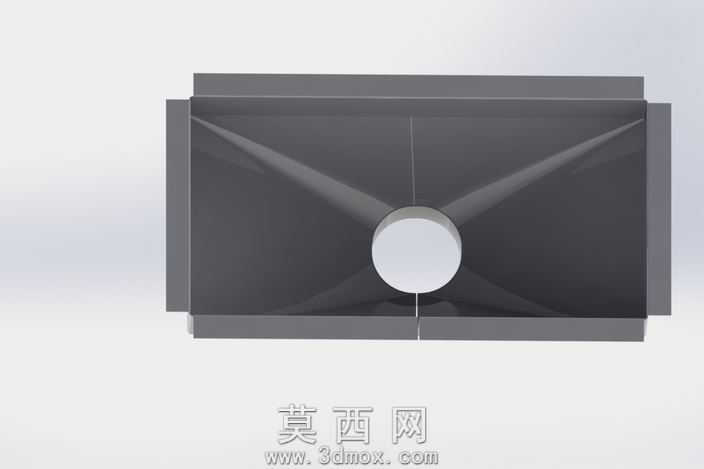

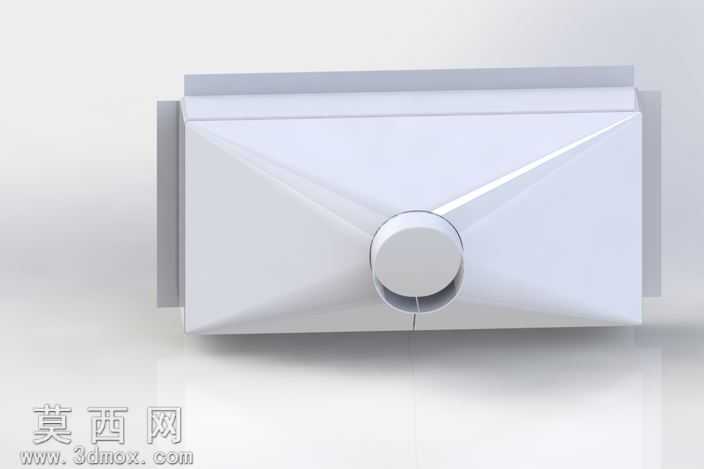

本作品为典型的钣金类壳体构件,建模过程严格遵循钣金加工工艺逻辑开展,首先通过基准面绘制主体轮廓草图,以基体法兰命令生成方形壳体的基础板材,设定统一的板材壁厚参数,保证整体构件的壁厚一致性,适配常规冷轧钢板的加工选材要求。建模阶段针对壳体的四个斜向收边结构,采用边线法兰搭配斜接法兰的组合命令完成,精准控制折弯半径与折弯扣除值,确保折弯后相邻面的拼接缝隙均匀,无干涉错位问题,完全匹配数控折弯设备的加工参数设定。壳体正面居中位置的圆形凸台结构,通过成型工具或拉伸凸台搭配钣金释放槽的方式制作,凸台与主体板材的衔接处预留合理的工艺缺口,避免折弯或冲压过程中出现板材撕裂的问题。两侧伸出的安装耳片与主体为一体钣金结构,耳片上预留安装定位基准,建模时同步完成安装孔的草图绘制与切除,孔位公差按照通用机械安装标准设定,可直接用于后续的装配定位。渲染阶段采用哑光金属材质模拟真实钣金件的表面质感,调整环境光与反射参数,清晰呈现钣金折弯处的棱角过渡与表面平整度,多角度展示构件的正面、侧面结构细节,直观体现各部分的衔接关系。设计思路上优先考量钣金加工的工艺可行性,减少不必要的焊接工序,尽可能通过一体折弯完成主体结构成型,降低生产加工成本,同时保证壳体的结构强度,两侧耳片的设计便于构件在整机设备中完成快速安装固定,居中的圆形凸台可用于安装旋钮、接头等外接零部件,整体结构简洁规整,无冗余设计,既满足外观的平整性要求,又兼顾实际装配使用的功能性需求,可直接用于各类设备的外罩、接线盒壳体或小型功能模块的安装基座,建模过程中所有特征均保留可编辑参数,方便后续根据实际使用需求调整板材厚度、折弯尺寸与孔位参数,适配不同的应用场景。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.27 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2013,AutoCAD,效果图,其它,
- 软件分类 通用机械零部件
