管道式微孔曝气泡沫发生装置结构设计

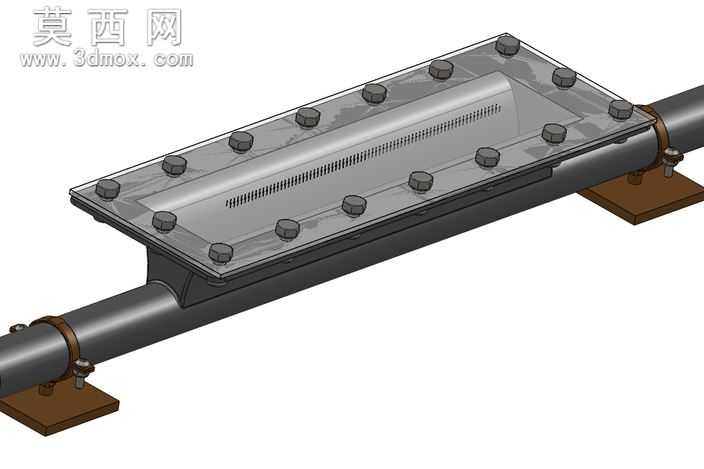

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配逻辑，对各部件的配合公差、安装定位做了精准还原，整体结构完整可直接用于装配验证与结构演示。模型主体包含横向输送主管道、顶部曝气发生腔体、密封紧固组件、管道固定支座四大核心部分，建模时首先完成主管道的圆柱特征构建，通过拉伸、抽壳命令生成等径通长管道结构，保证管道内壁光滑无冗余特征，还原流体输送的基础通道形态。顶部曝气腔体采用矩形盒体结构建模，腔体底部与主管道通过焊接式过渡连接段实现连通，腔体顶面开设整排密集微孔出气孔道，微孔采用线性阵列方式均匀排布，孔道尺寸统一、间距一致，保证气体通过时能够被均匀切割形成细密气泡，实现水体中泡沫均匀扩散的功能。密封结构部分，腔体顶面配置整块密封盖板，盖板与腔体法兰边之间通过周向均匀排布的六角螺栓实现压紧密封，螺栓采用环形阵列方式布置，每个螺栓对应位置都做了沉孔与螺纹孔的配合特征还原，保证密封压力均匀分布，避免气液渗漏问题。管道固定部分采用抱箍式支座结构，两个支座分别布置在腔体两侧的管道段上，抱箍通过螺栓抱紧管道外壁，底部方形支座板预留安装孔位，可实现整套装置在池体、机架上的固定安装，建模时还原了抱箍与管道的曲面配合特征，保证装配贴合度。材质渲染阶段，主管道、曝气腔体、螺栓紧固件均采用哑光金属材质，模拟碳钢防腐处理的表面质感，密封盖板做半透明钢化玻璃材质处理，可直观展示腔体内部的气腔结构，固定支座采用深棕色防锈漆材质，区分不同功能部件的材质差异。设计思路围绕水下曝气充氧的核心功能展开，通过整排微孔的结构设计将通入腔体的压缩空气充分切割，形成尺寸均匀的微小气泡注入主管道输送的水体中，气泡在水中扩散过程中实现水气充分接触，完成充氧、泡沫生成的功能，整体结构拆装方便，密封可靠，可直接用于环保水处理、泡沫发生相关设备的结构参考与方案演示，各部件均可单独导出用于工程图生成与加工参考。
