两相步进电机驱动控制模块结构设计

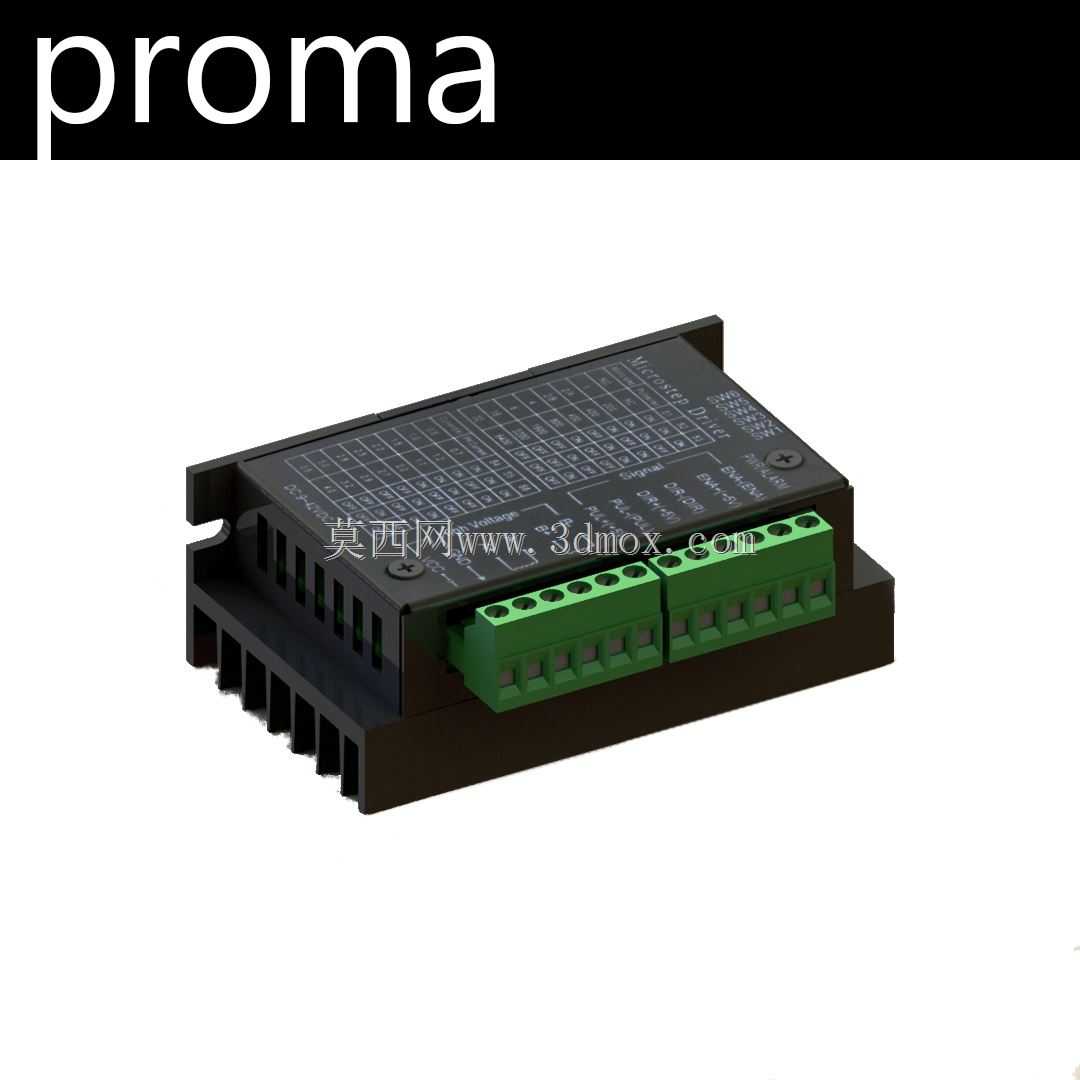

　　在小型自动化设备、桌面级数控装置、3D打印运动轴、教学实验平台这类对步进控制精度有要求但成本控制严格的场景里，步进电机驱动模块是连接上位控制单元与执行电机的核心枢纽，本次呈现的TB6600型步进驱动结构，完全围绕两相混合式步进电机的实际驱动需求做结构落地。从实际选型适配角度看，这款驱动的供电输入覆盖9-42VDC区间，刚好匹配桌面设备常用的24V工业开关电源输出规格，不需要额外做电压转换电路，峰值4A的输出电流能力，足以覆盖市面上绝大多数42、57系列两相步进电机的额定电流需求，不需要额外搭配限流模块，能直接驱动电机完成位置、速度的精准控制。

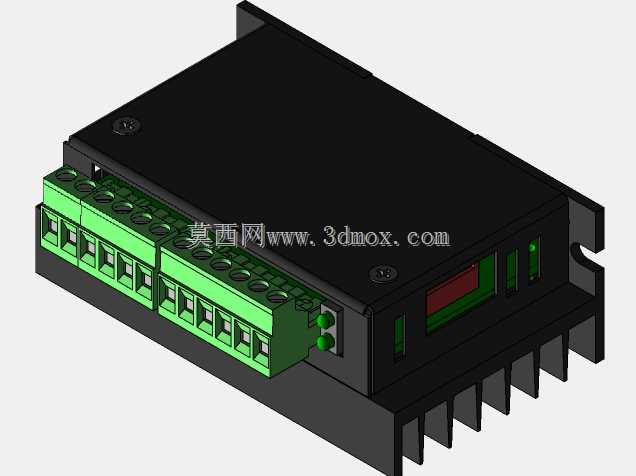

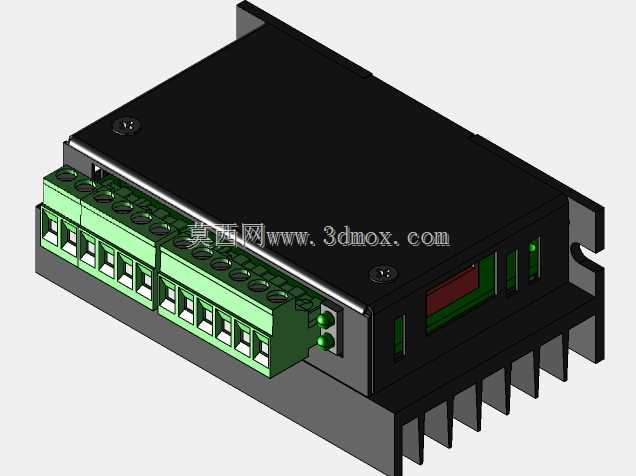

　　从结构设计思路上看，整个驱动模块采用一体化铝基散热壳体搭配黑色阻燃塑封主体的结构，底部的散热鳍片沿壳体长度方向排布，鳍片间距控制在2mm左右，既保证自然对流状态下的散热效率，又避免积灰堆积造成的散热衰减，壳体整体做了等电位处理，安装时可以直接固定在设备金属机架上实现辅助散热，不需要额外做绝缘隔离。接线端采用两组绿色插拔式接线端子，端子间距为标准5.08mm工业规格，一侧对应电源输入、电机两相绕组接线，另一侧对应脉冲、方向、使能控制信号接线，端子做了防呆缺口设计，插反时无法装入，能避免现场接线时的误操作风险，端子的螺丝压线结构能适配0.5-1.5平方毫米的多股铜芯线，满足设备内部布线的线径要求。

　　安装边界方面，整个驱动模块的外形为长方体结构，壳体两侧预留了标准M3螺丝安装孔，孔位间距沿长度方向为112mm、宽度方向为62mm，安装时突出安装面的总高度为28mm，在做设备电控仓布局时，只需要预留出对应长宽的安装平面，同时在接线端一侧预留不少于30mm的接线操作空间即可，不需要额外预留过大的冗余空间，能有效压缩电控部分的整体体积。模块表面的参数标识区做了凹陷式丝印处理，把细分设置、电流调节的拨码开关对应表直接印在壳体上表面，现场调试时不需要额外查阅说明书，直接对照丝印就能调整拨码位置，完成细分档位、输出电流的设置，拨码开关采用8位平拨结构，拨动手感清晰，档位定位准确，不会因为设备运行的振动出现档位偏移的问题。

　　从功能适配性上看，这款驱动的控制信号输入兼容5V数字脉冲电平，能直接对接Arduino等开源微控制器的IO口输出，不需要额外做电平转换电路，对于教学实验、小型DIY数控设备的开发者来说，能大幅简化控制电路的设计难度，脉冲触发沿支持上升沿、下降沿可选，能匹配不同品牌控制器的输出逻辑，不会出现信号不匹配造成的丢步问题。驱动内部集成了过流、过热保护电路，当输出电流超过阈值或者壳体温度超过70摄氏度时，会自动切断输出，避免因为接线短路、电机堵转造成的驱动模块或者电机烧毁，提升设备运行的可靠性。

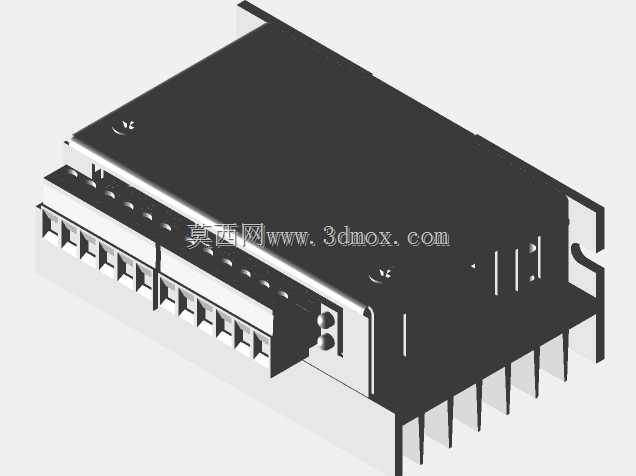

　　在实际结构建模过程中，所有的安装孔位、端子位置、散热鳍片尺寸都按照实物1:1还原，接线端子的插拔行程、拨码开关的拨动高度都做了精确的尺寸约束，在做设备整体装配时，可以直接把这个驱动模型导入装配体，完成干涉检查、安装位置布局、布线路径规划，不需要反复测量实物尺寸，能有效缩短电控部分的设计周期。壳体的圆角处理、边缘倒角都按照实际开模要求做了还原，没有尖锐的棱角，在设备装配、后期维护时不会划伤操作人员的手部，散热鳍片的厚度均匀一致，既保证散热面积，又兼顾壳体的结构强度，不会因为安装时的紧固力造成壳体变形。信号输入端的每个引脚定义都在模型对应位置做了标识，在做布线设计时能快速对应接线定义，避免接错线造成的器件损坏。
