BK12型滚珠丝杠支撑固定端座结构设计

项目分类:通用五金配件 发布时间:2025-01-20 ID:909939
  • BK12型滚珠丝杠支撑固定端座结构设计
  • BK12型滚珠丝杠支撑固定端座结构设计
  • BK12型滚珠丝杠支撑固定端座结构设计
  • BK12型滚珠丝杠支撑固定端座结构设计

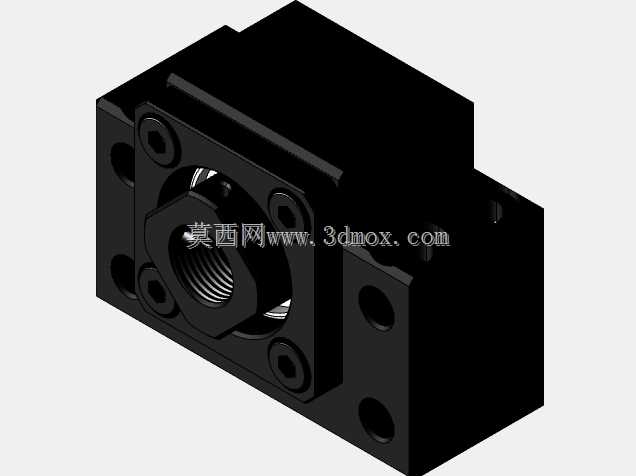

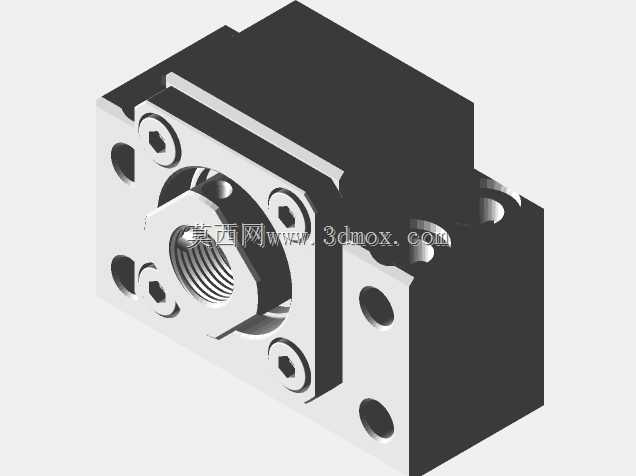

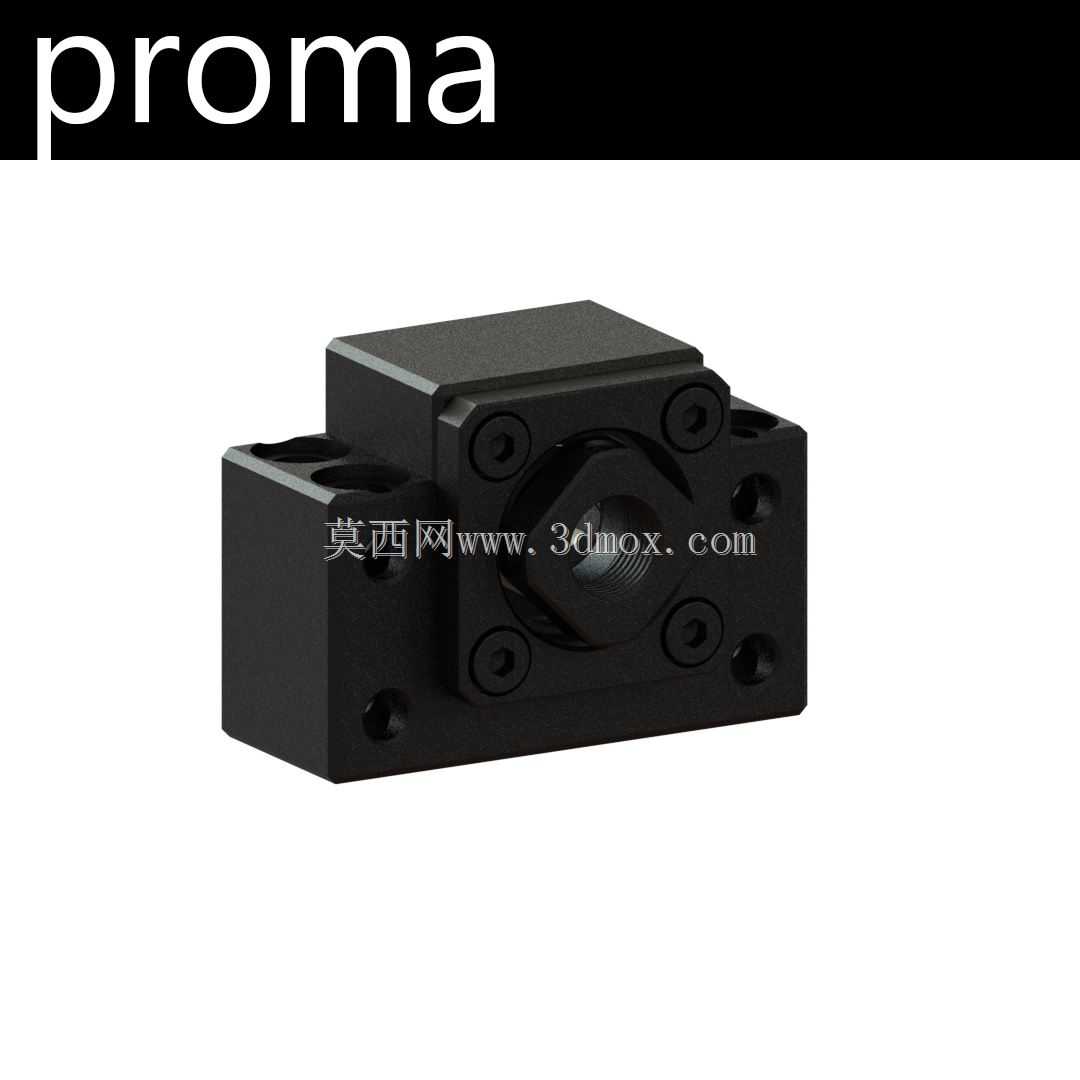

  这款BK12规格的滚珠丝杠端座,核心定位是为公称直径12mm的滚珠丝杠提供固定侧的轴向与径向支撑,在小型传动机构里承担着锁死丝杠端部、抵消传动轴向力、保障丝杠回转同轴度的关键作用,是小型线性传动模组里不可缺少的基础支撑部件。

  从实际应用场景来看,这类小规格丝杠端座最常出现在桌面级FDM3D打印机的Z轴升降传动结构里,也广泛适配小型桌面数控雕刻机、迷你激光切割机的进给轴传动,部分DIY小型自动化滑台、桌面级点胶设备的线性传动单元也会选用该规格的支撑座,核心原因是其结构紧凑,占用安装空间小,同时能满足轻载传动下的支撑刚性需求,适配12mm直径滚珠丝杠的载荷上限,刚好匹配这类小型设备的进给载荷范围,不会出现支撑刚性冗余或者不足的问题。

  从功能特性上看,该端座为丝杠固定侧支撑结构,内部集成了适配的角接触轴承安装位,可同时承受丝杠传动过程中产生的径向载荷与双向轴向载荷,避免丝杠在高速往复进给时出现轴向窜动,从根源上保障传动精度的稳定性。端座本体采用一体式方块结构设计,安装基准面经过平面度公差约束,可直接贴合设备安装基板完成定位,不需要额外加工复杂的定位结构,降低配套设备的安装加工难度。本体上预留的安装孔位采用沉孔设计,可通过内六角螺栓直接锁紧在设备安装面上,同时端部的轴承压盖通过四颗均布螺栓锁紧,可对轴承外圈施加稳定的预紧力,消除轴承内部游隙,进一步提升支撑刚性,减少丝杠回转过程中的振动。

  从设计思路层面拆解,这款端座的设计完全围绕小空间内的高刚性支撑需求展开:首先将轴承安装腔与安装底座做成一体式结构,避免分体式结构带来的装配累积误差,同时提升整体结构的抗形变能力;其次安装孔位采用对称式布局,既可以适配正装也可以适配侧装的安装需求,给设备结构设计留出足够的布局自由度;轴承压盖的螺栓孔采用圆周均布设计,锁紧时压盖对轴承的压力均匀分布,不会出现偏压导致的轴承卡滞问题;端座侧面预留的丝杠穿入孔做了倒角导向处理,装配丝杠时可以快速对准轴承内圈,降低现场装配的难度。

  从外形尺寸与安装边界来看,该端座为方块式结构,整体轮廓尺寸适配小型设备的安装空间,安装孔的孔距经过标准化设计,可与市面上主流的12mm滚珠丝杠固定侧安装尺寸互换,不需要修改原有设备的安装板孔位即可完成替换。端座的支撑孔中心高与配套的丝杠螺母座中心高保持一致,装配时不需要额外调整中心高偏差,可直接保障丝杠与导轨的平行度要求。需要注意的是,该端座适配的丝杠端部轴径为标准BK12对应的尺寸,可与异形vitme16mm规格的相关组件直接组装,不需要额外加工转接结构,装配时只需要将丝杠端部插入轴承内圈,通过锁紧螺母锁死内圈即可完成丝杠与端座的固定,整个装配流程不需要复杂的专用工装,普通内六角扳手即可完成全部安装操作。

  在实际选型使用时,需要注意该端座的额定载荷范围,其适配的12mm滚珠丝杠通常用于进给速度不超过0.5m/s、轴向载荷不超过500N的轻载传动场景,不要将其用于重载传动的设备上,避免超出轴承与端座本体的载荷上限导致结构变形、精度丧失。另外安装时需要保障端座安装面与丝杠轴线的垂直度,否则会导致丝杠回转时产生附加弯矩,加速轴承磨损,同时会导致传动阻力增大、进给精度下降的问题。
