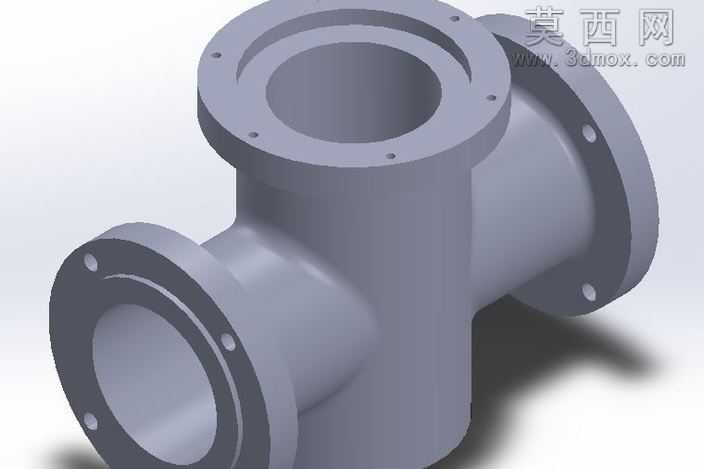

三向法兰连接式三通管道接头结构

本作品为三向法兰连接式三通管道接头，采用三维参数化建模方式完成整体结构设计，建模过程中以管路系统的流体导通需求为核心设计依据，首先确定三个接口的中心轴线处于两两垂直的空间位置，保证三个方向的管路对接后流道转折顺畅，减少流体输送过程中的局部阻力损失。建模阶段优先绘制主体流道的中心骨架，以等径圆柱拉伸生成基础流道实体，再通过布尔运算完成内外实体的裁切，保证流道内壁光滑无多余凸起，避免介质输送过程中出现杂质滞留的问题。三个连接端均采用标准法兰盘结构设计，建模时严格匹配法兰连接的尺寸规范，在法兰盘端面均匀布置螺栓安装孔，孔位与法兰中心保持等距圆周分布，保证安装时螺栓可顺利穿入实现均匀压紧，法兰端面预留密封件安装的止口结构，可适配环形密封垫片提升连接后的密封性能，避免管路承压时出现介质渗漏问题。外观渲染阶段采用哑光灰铸铁材质进行材质附着，调整材质的粗糙度、反光度参数还原金属铸件的真实质感，通过环境光与定向光源的组合打光，清晰呈现法兰盘的厚度、螺栓孔的位置、主体管壁的过渡圆角等结构细节，在三个接口的交汇处做圆弧过渡处理，既降低流体在转角处的湍流损耗，也能有效降低结构应力集中，提升接头整体的承压能力。设计过程中充分考虑该类管件的实际安装场景，三个法兰端面的平面度、螺栓孔的位置度均在建模时做了参数化约束，可直接对接同规格的法兰管路，无需额外调整适配，整体结构壁厚均匀，符合铸造加工的工艺要求，可用于给排水、化工流体输送、暖通管路等多场景的管路分流、合流连接使用，模型结构完整，各部分特征清晰，可直接用于装配验证、工程出图等后续设计环节。
